Оптическая интеллектуальная кабельная система PatchView+

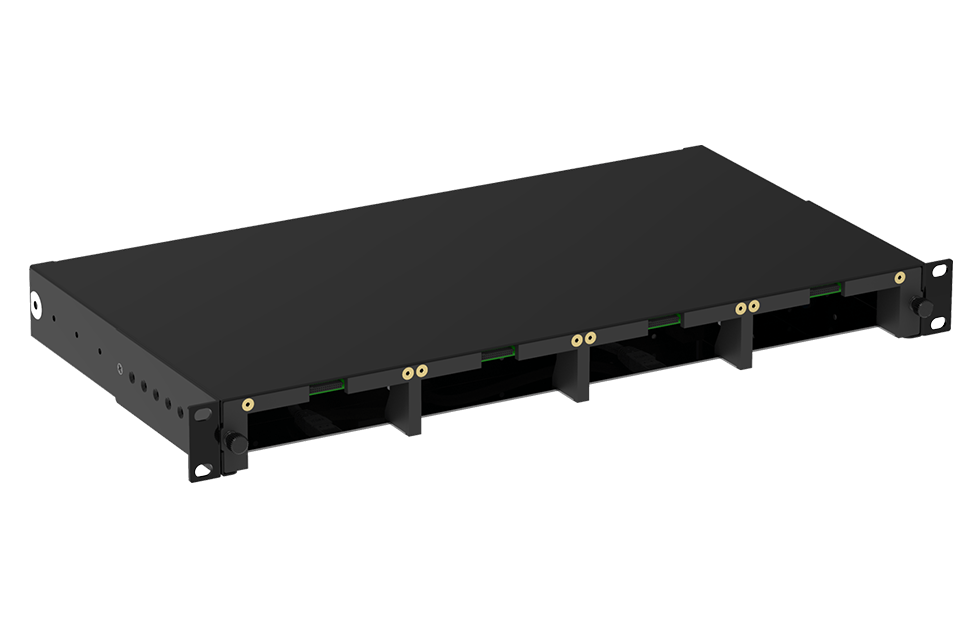

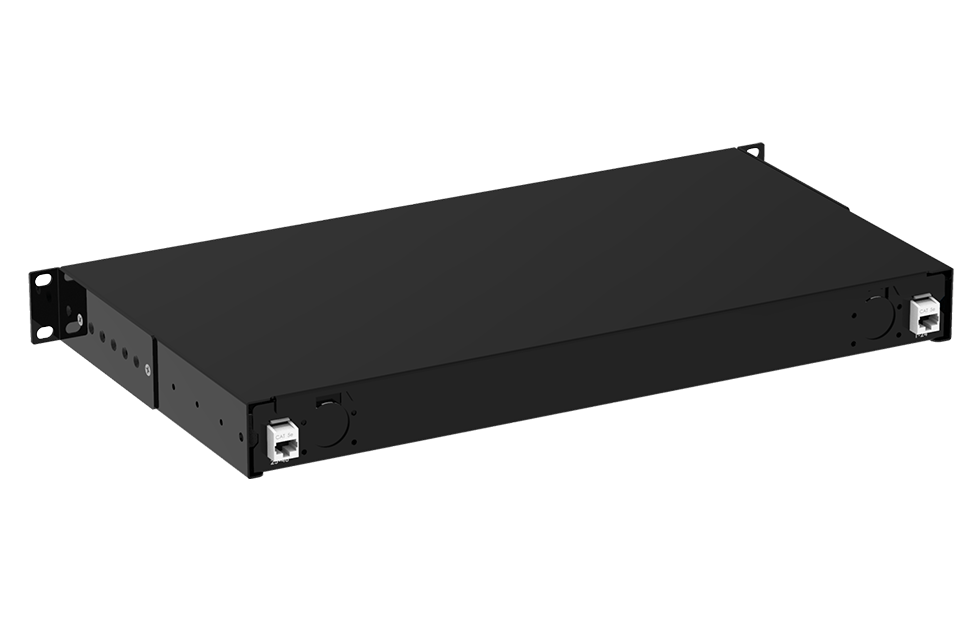

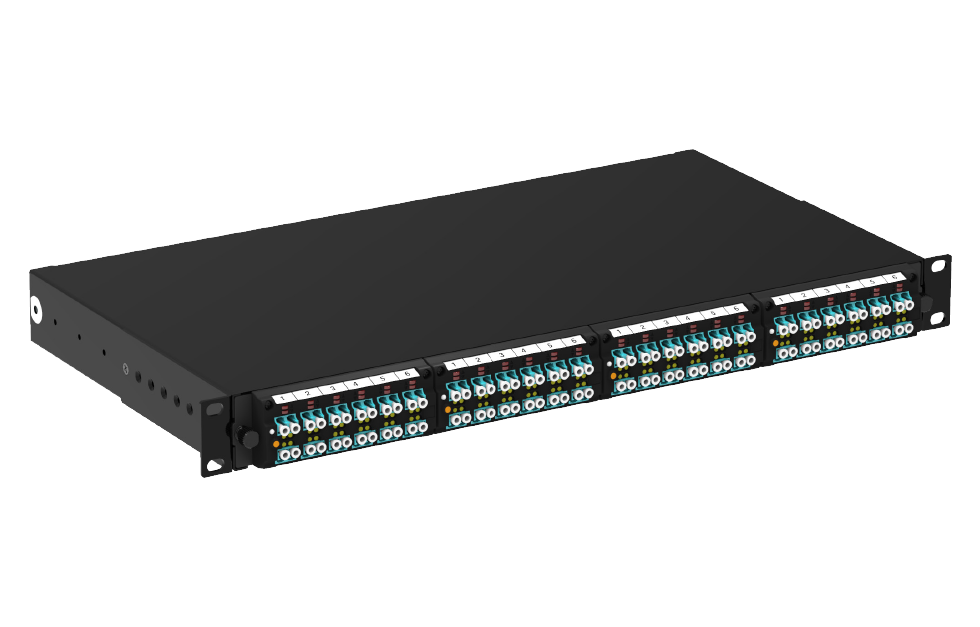

Кассетная полка Xlight PatchView+ позволяет обеспечить топологию сети кросс-коннект и интер-коннект. Поддерживает классическую технологию сварки волокон с адаптерными планками LC-LC и современную претерминированнную технологию с кассетами LC-MPO.

С лицевой стороны полки расположены 4 отсека для установки 4 одномодовых или многомодовых кассеты LC-MPO или адапторных планки 12 x LC Duplex, которые поставляются отдельно, или для организации оптической сборки с высокой плотностью до 96 волокон на 1U с поддержкой функций интеллекта. Патч-панель использует 2 ключа PatchView+, по одному на каждые 2 кассеты. Над каждым отсеком расположены 20-пиновые разъемы PatchView+ для подключения кассет или планок в режиме «Plug & Play». Кассеты и адаптерные планки можно одновременно устанавливать в общую оптическую панель вне зависимости друг от друга.

Для организации оптических волокон с использованием классической технологии сварки внутри оптической кассетной полки высокой плотности разработаны ультра тонкие сплайс-кассеты. Каждая сплайс-кассета рассчитана на 24 волокна в буфере от 250 до 900 мкм, имеет 12 отсеков для укладки защитных термоусадочных муфт и позволяет защитить волокна от механических повреждений и контролировать допустимый радиус изгиба.

Особенности:

• Модульная оптическая полка PatchView+ высокой плотности HD, высота 1U.
• Плотность 96 волокон на 1U.
• Фиксированная конструкция.
• Универсальная конструкция поддерживает классическую технологию сварки волокон и современную технологию претерминированных кабельных сборок.
• Простой конструктив с 4 отсеками для установки модулей.
• Для комплектации адаптерными планками PatchView+ 12x LC Duplex или кассетами PatchView 12x LC Duplex - MPO.
• Поддерживает топологию кросс-коннекта и интрер-коннекта.
• Каждый дуплексный порт LC оснащен двумя дополнительными контактами для считывания ID метки и LED индикатором, упрощающим визуальный поиск и помогающим при обслуживании.
• Каждая кассета и адаптерная планка имеют уникальную ID метку для точного определения ее размещения в полке.
• Использует две карты PatchView+ для управления 48 дуплексными портами (1 карта на 2 кассеты/24 порта).
• Поддерживает технологи горячей замены (Hot Swap и Plug-and-Play) для карт PatchView+ и кассет.
• Поддерживает LED индикаторы кассет и портов.
• Глубина 241 мм: установка в компактные стройки или в 2 ряда в шкафы с двухсторонним обслуживанием.
• Вес: 3,4 кг.
• Вывод кабелей через два кабельных вывода с тыльной стороны.

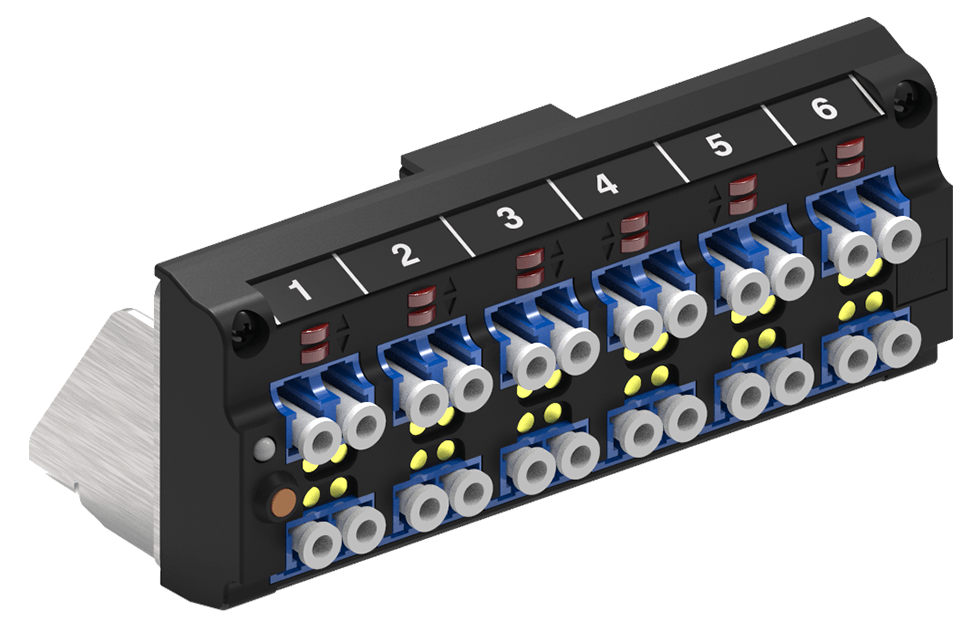

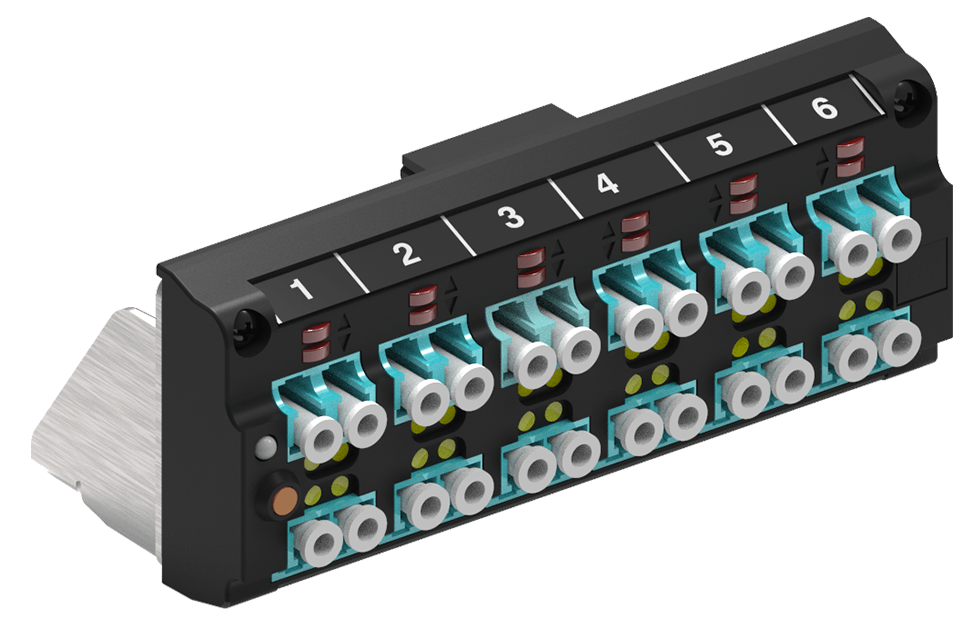

Адаптерные планки 12 x LC Duplex служат для комплектации модульной оптической кассетной полки Xlight PatchView+ высокой плотности и предназначены для управления в режиме реального времени физической сетевой инфраструктурой с использованием топологии кросс-коннект и интер-коннект, а также для стандартного использования в дата-центрах.

Рядом с каждым портом LC Duplex встроены 2 дополнительные контактных площадки для считывания ID меток коммутационных шнуров. Также на лицевой панели кассетной полки указан номер порта для удобства визуальной идентификации.

Особенности:

• Адаптерные планки PatchView LC-LC.
• Поддерживают классическую технологию сварки волокон.
• 12 оптических портов LC Duplex (24 волокна) для одномодового или многомодового волокна.
• 12 двухцветных LED индикаторов для отображения режима выполнения рабочего задания и визуального поиска. Могут активироваться удаленно.
• Функциональная кнопка для включения режима ручного сканирования.
• Двухцветный LED индикатор рабочего состояния адаптерной планки (зеленый цвет - режим готовности и автоматического сканирования; красный цвет - для привлечения внимания, режим ручного сканирования или при выполнении рабочего задания).
• Рядом с каждым портом LC Duplex расположены 2 дополнительные контактные площадки для считывания ID меток коммутационных шнуров. Уникальные ID метки адаптерных планок позволяют точно определить их размещение в полке.
• Оборудованы 20-пиновым коннектором для подключения к кассетной патч-панели в режиме «Plug & Play».
• Нумерация портов с лицевой стороны.

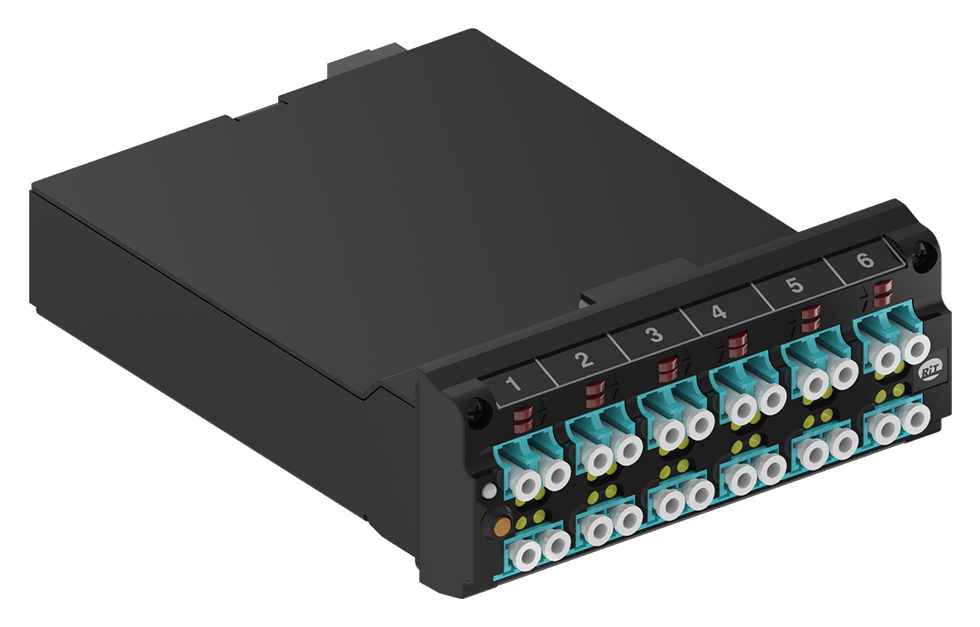

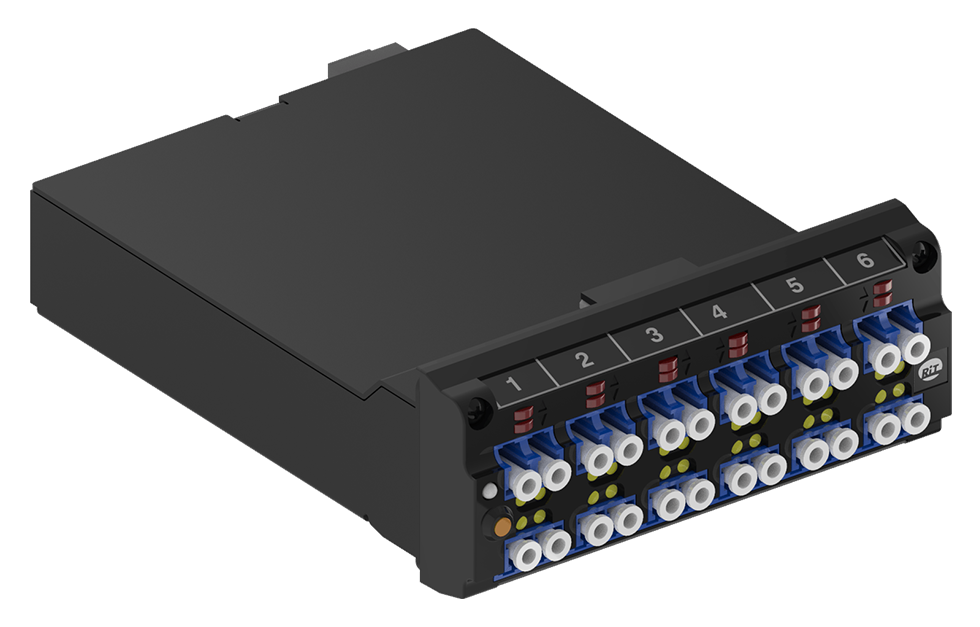

Переходные кассеты Base-12 LC-MPO на 24 волокна позволяют быстро развернуть оптическую интеллектуальную систему PatchView+ с использованием претерминированных решений RiT Tech на базе кассетной полки высокой плотности PatchView+. Кассеты предназначены для управления в режиме реального времени физической сетевой инфраструктурой с использованием топологии кросс-коннект и интер-коннект, а также для стандартного использования в дата-центрах.

Рядом с каждым портом LC Duplex встроены 2 дополнительные контактных площадки для считывания ID меток коммутационных шнуров. Также на лицевой панели кассетной полки указан номер порта для удобства визуальной идентификации.

Особенности:

• Оптические кассеты PatchView+ LC-MPO.
• Претерминированная кабельная сборка.
• 12 оптических портов LC Duplex (24 волокна) с лицевой стороны для одномодового или многомодового волокна.
• 2 адаптера MPO с тыльной стороны (полярность в соответствии TIA 568 C.3).
• 12 двухцветных LED индикаторов для отображения режима выполнения рабочего задания и визуального поиска. Могут активироваться удаленно.
• Функциональная кнопка для включения режима ручного сканирования.
• 1 двухцветный LED индикатор рабочего состояния кассеты (зеленый цвет - режим готовности и автоматического сканирования; красный цвет - для привлечения внимания, режим ручного сканирования или при выполнении рабочего задания).
• Рядом с каждым портом LC Duplex расположены 2 дополнительные контактные площадки для считывания ID меток коммутационных шнуров. Уникальные ID метки позволяют точно определить размещение кассет в полке.
• Оборудованы 20-пиновым коннектором для подключения к кассетной патч-панели в режиме «Plug & Play».
• Нумерация портов с лицевой стороны.

Для реализации топологии кросс-коннекта и интер-коннекта в оптической интелектуальной кабельной системе PatchView+ предусмотрены коммутационные шнуры LC-LC Duplex. Они специально разработаны для приложений 10G/40G/100G с использованием волокон OS2, OM3, OM4 или OM5. Конструкция шнура выполнена из микрокабеля с двумя оптическими волокнами в плотном буфере 600 мкм, усиленными армидными нитями и оболочке из компаунда LSZH.

В конструкцию вилок коммутационного шнура для кросс-коннекта встроены два дополнительных контакта и ID метки, уникальные в системе, но одинаковые с обеих сторон шнура, по которым определяется его подключение к системе PatchView+.

Топология интер-коннекта предполагает использование только одной уникальной ID метки, со стороны активного сетевого оборудования. Поэтому в шнур встроены две дополнительные токоведущие жилы, а в конструкцию вилок встроены два дополнительных контакта, позволяющие считывать уникальную ID метку с порта активного сетевого устройства. ID метки для шнуров интер-коннекта поставляются отдельно.

Коммутационные шнуры LC Duplex PatchView+ для кросс-коннекта и интер-коннекта могут использоваться как обычные патч-корды.

Особенности:

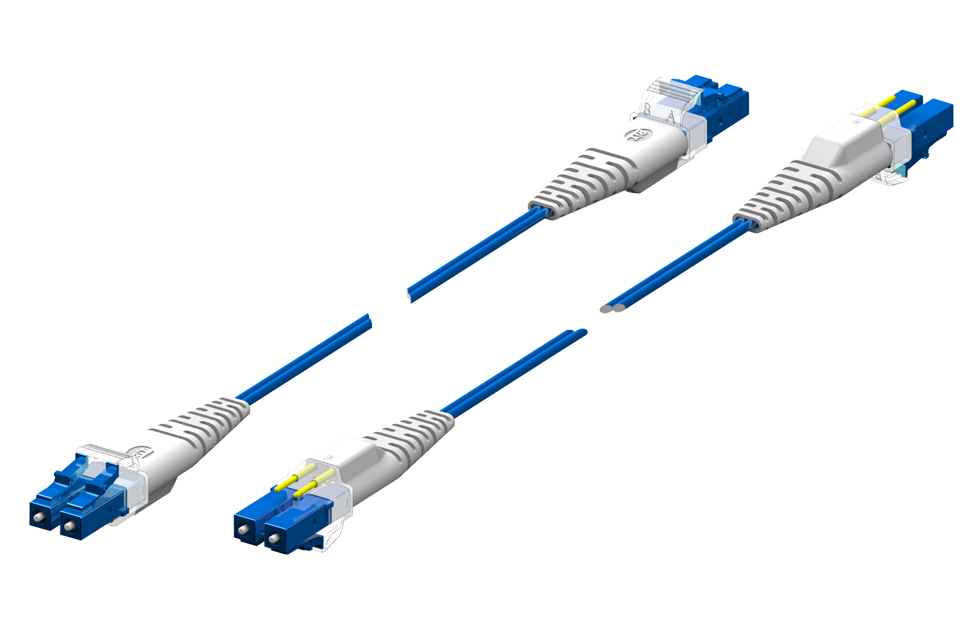

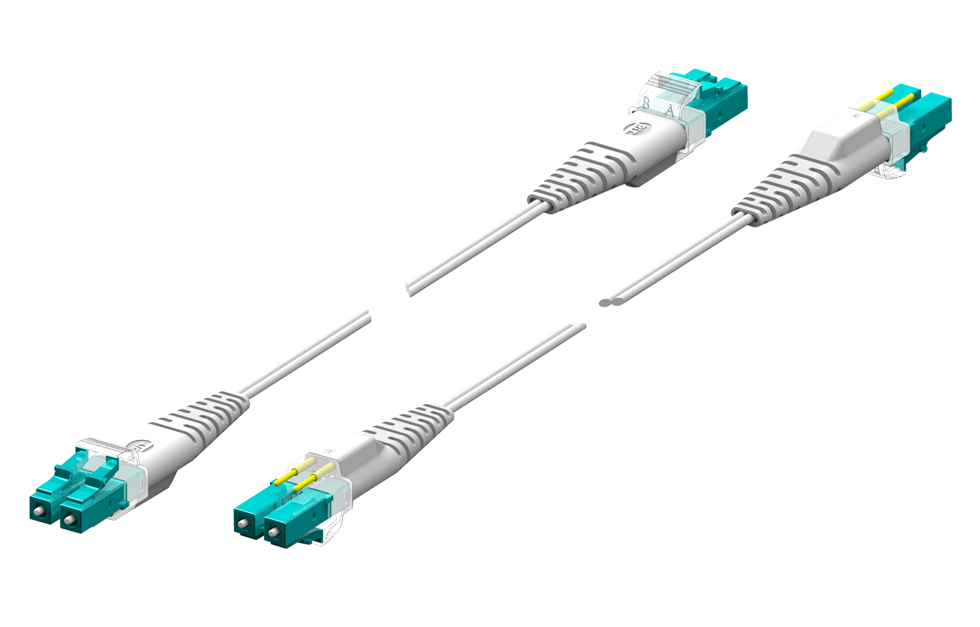

Коммутационные шнуры PatchView+ для кросс-коннекта

• Микрокабель 2х∅2 мм, 2 оптических волокна в плотном буфере 600 мкм, усиленные арамидными нитями.
• Разработаны для применения в системе PatchView+ с топологией кросс-коннекта, но могут использоваться и как обычный оптический патч-корд.
• В вилки встроены два дополнительных контакта и уникальные для системы ID метки (одинаковые с обоих концов).
• Одномодовое и многомодовое исполнение.
• Разработаны для приложений 10/40/100 Гбит/с.
• Оболочка LSZH (MM - белый цвет, SM - синий цвет). Специально разработанный компаунд оболочки не распространяет горение, при нагревании до высоких температур не выделяет токсичных и коррозийных газов (без галогенов), с пониженным образованием дыма.
• Соответствуют стандартам ANSI/TIA/EIA-568-C.3, IEC 60332-3C, IEC 61034, IEC 60754.

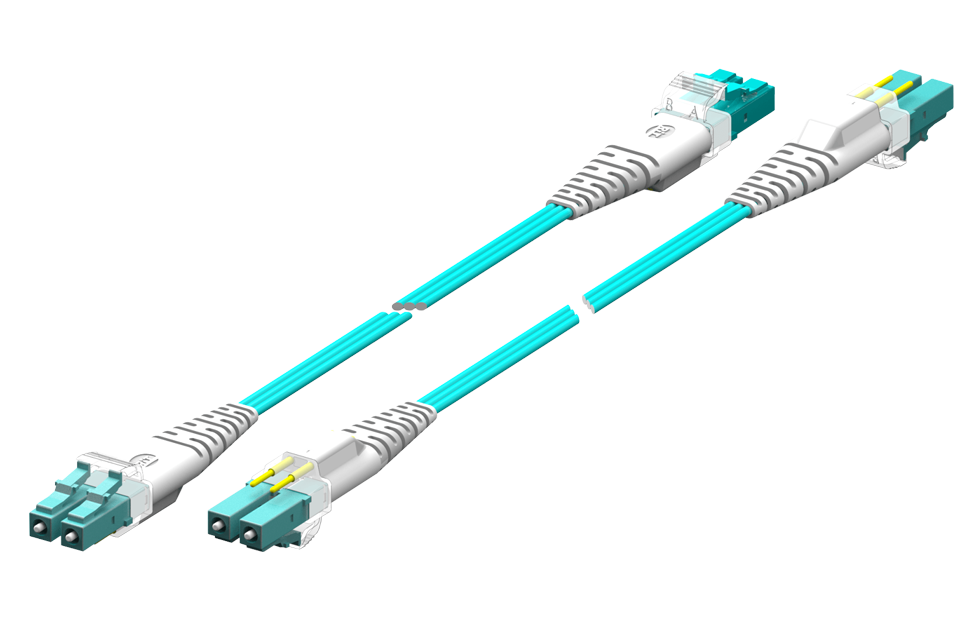

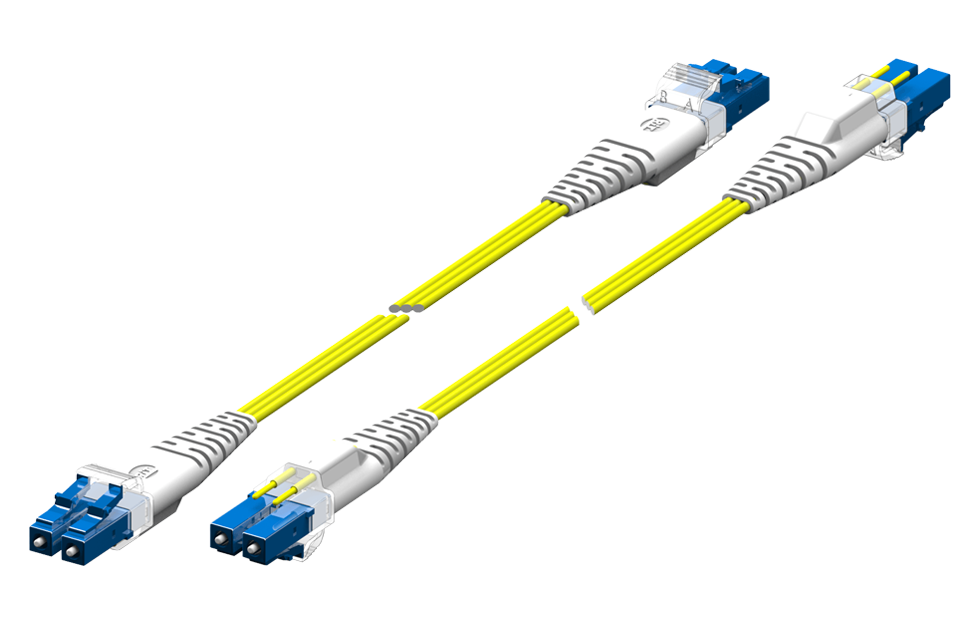

Коммутационные шнуры PatchView+ для интер-коннекта

• Микрокабель с двумя оптическими волокнами в плотном буфере 600 мкм, усиленными арамидными нитями и двумя управляющими проводниками 28 AWG.
• Разработаны для применения в системе PatchView+ с топологией интер-коннекта, но могут использоваться и как обычный оптический патч-корд.
• В вилки шнура встроены два дополнительных контакта и две дополнительные токопроводящие жилы, позволяющие считать уникальную ID метку с порта коммутатора.
• ID метки для шнуров поставляются отдельно.
• Одномодовое и многомодовое исполнение.
• Разработаны для приложений 10/40/100 Гбит/с.
• Оболочка LSZH (MM - цвет аквамарин, SM - жетый цвет). Специально разработанный компаунд оболочки не распространяет горение, при нагревании до высоких температур не выделяет токсичных и коррозийных газов (без галогенов), с пониженным образованием дыма.
• Соответствуют стандартам ANSI/TIA/EIA-568-C.3, IEC 60332-3C, IEC 61034, IEC 60754.

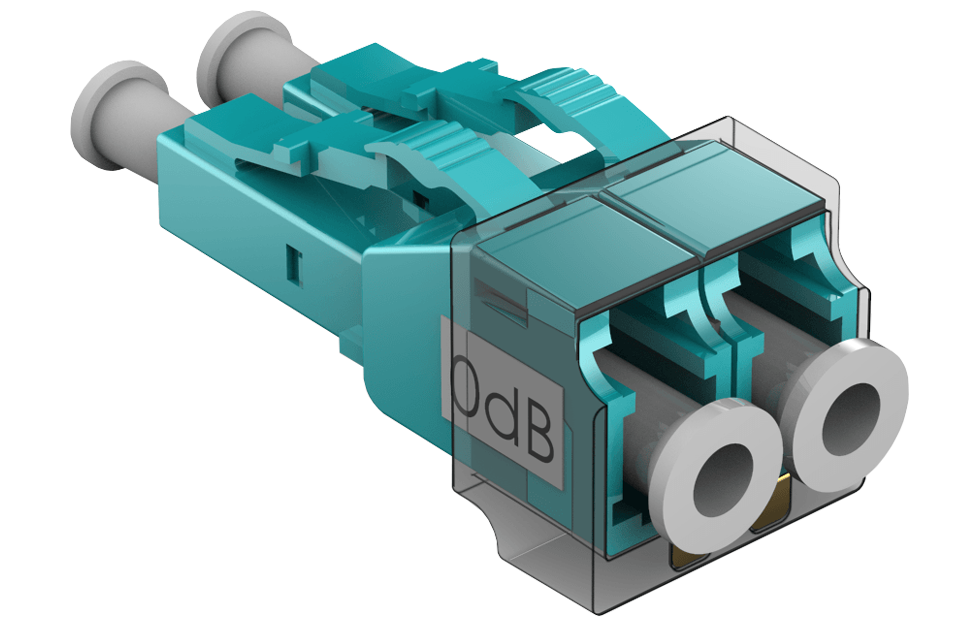

ID метки являются запатентованным решением RiT Tech и служат для идентификации всех портов активного сетевого оборудования. Позволяют в режиме реального времени контролировать и обновлять данные о коммутации СКС и сетевого оборудования. Предназначены для установки на вилку LC Duplex коммутационных шнуров для интер-коннекта.

Особенности:

• ID метка для оптических патч-кордов PatchView+.
• Обеспечивает уникальную идентификацию во всей системе.
• Имеет красный LED индикатор (моргает красным – предупреждает о незавершенной задаче, горит постоянно – подсвечивает данный порт в режиме ручного сканирования).
• Доступны два исполнения: SM и MM (50/125 мкм).
• Используются высококачественные компоненты вносимые потери: менее 0,2 дБ, затухание возвратных отражений: не менее 55 дБ, полировка: UPC.
• Поддерживается только коммутационными шнурами PatchView+ для интер-коннекта от компании RiT.

RiT Tech предлагает решение для подключения транковых и магистральных линий – оптическую полку высокой плотности на 24 коннектора MPO на 1U, для дистанционного управления физической сетью в реальном времени в AIM системе PatchView+.

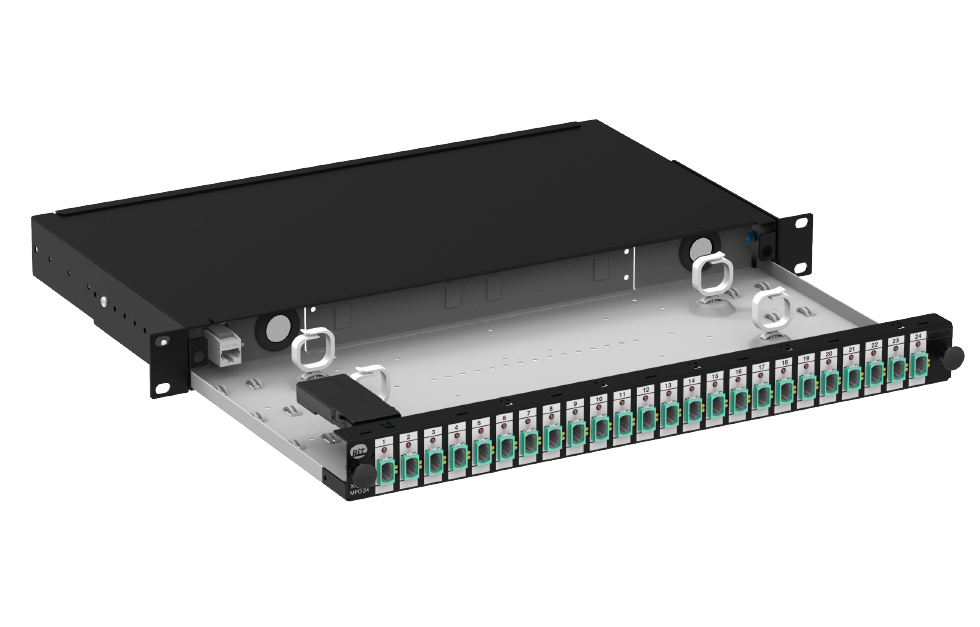

Оптическая полка PatchView+ MPO поддерживает топологию кросс-коннект и работу с приложениями 10G/40G/100G на безе одномодовых и многомодовых волокон. Имеет выдвижную конструкцию для удобного доступа к кабелям и настраиваемую глубину установки.

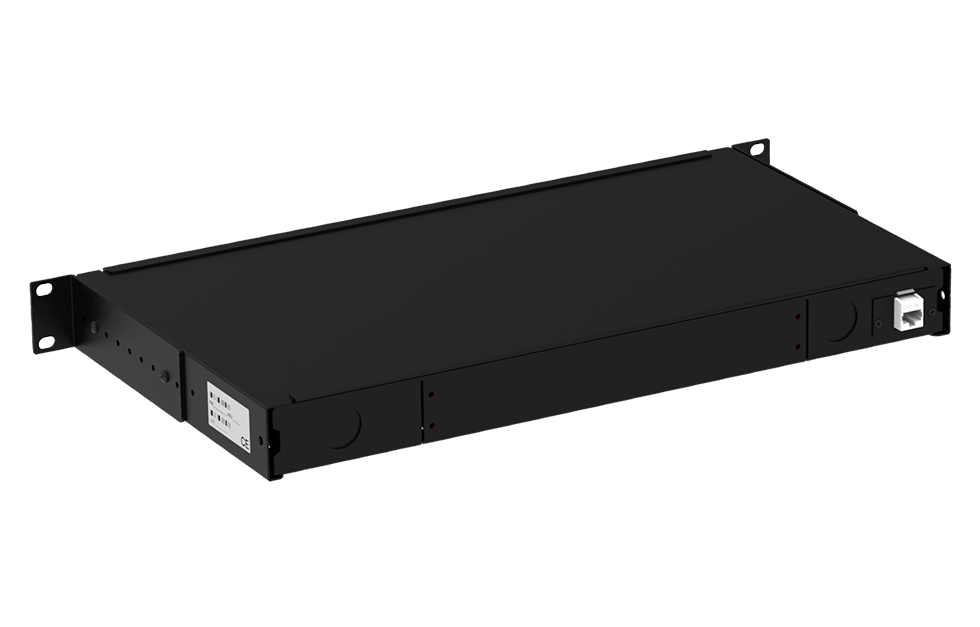

С тыльной стороны оптической полки установлены 24 адаптера MPO, разъем для карты PatchView+ и коннектор RJ-45 для подключения к коллектору PatchView+. Ввод кабелей осуществляется через два преднарезанных выреза диаметром 25 мм, оборудованных уплотнителем кабельного ввода (1 уплотнитель в комплекте).  В основании полки предусмотрены отверстия для крепления кабелей с помощью хомутов и 4 кабельных клипсы для организации запаса с допустимым радиусом изгиба волокон.

Особенности:

• Укомплектованная оптическая полка PatchView+ MPO высокой плотности HD, высота 1U.
• Плотность 96 волокон или 24 коннектора MPO на 1U.
• Выдвижная конструкция для легкого доступа к кабелям.
• Настраиваемая глубина установки и улучшенная защита кабелей.

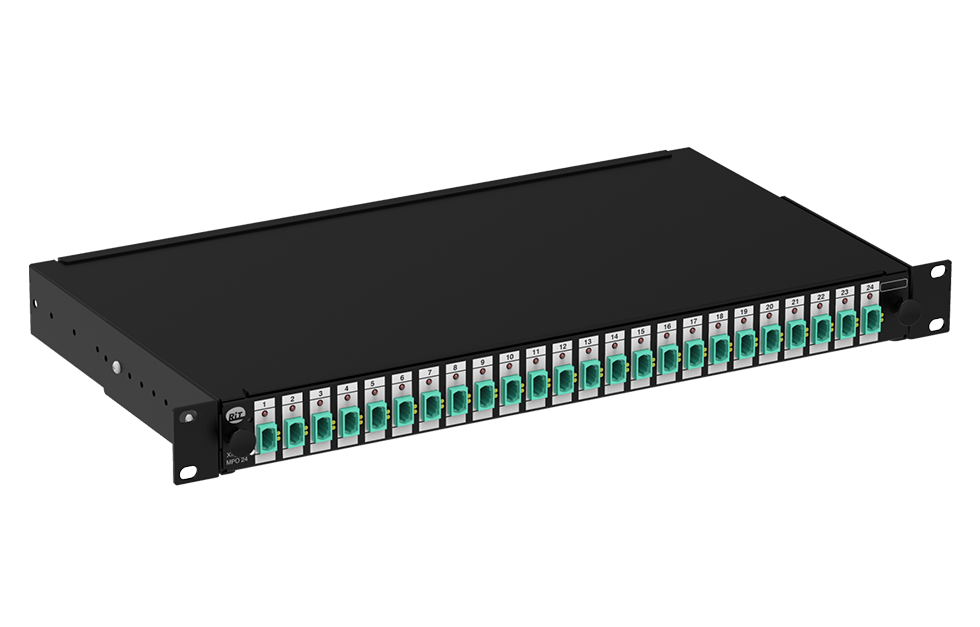

• На лицевой панели оптической полки расположены 24 адаптера MPO и два дополнительных контакта PatchView+ над каждым портом для считывания ID меток.
• На тыльной стороне лицевой панели полки расположены 24 адаптера MPO и разъем карты PatchView+ для сканирования ID меток.
• На тыльной стороне полки размещен интерфейс RJ-45 для подключения к коллектору.
• Двухцветный LED индикатор панели для отображения статуса и упрощения визуального поиска.
• Функциональная кнопка для запуска режима ручного сканирования.
• LED индикаторы над каждым портом служат техническому персоналу для подсказки правильной последовательности действий при внесении изменений в систему.
• Разработана для приложений 10/40/100 Гбит/с.
• Глубина 241 мм: установка в компактные стройки или в 2 ряда в шкафы с двухсторонним обслуживанием.
• Вес: 3,7 кг.
• Вывод кабелей через два кабельных вывода с тыльной стороны.

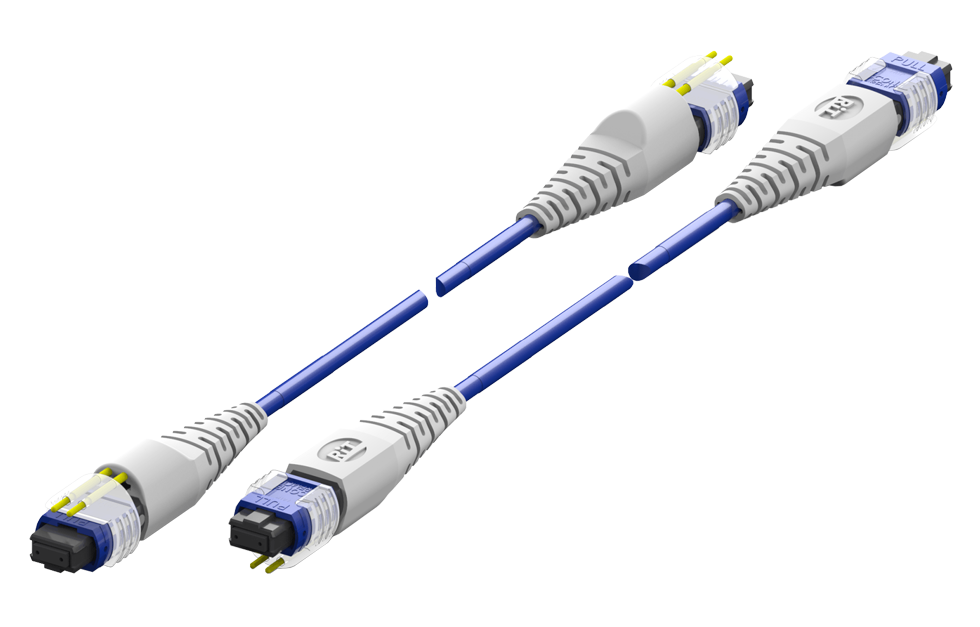

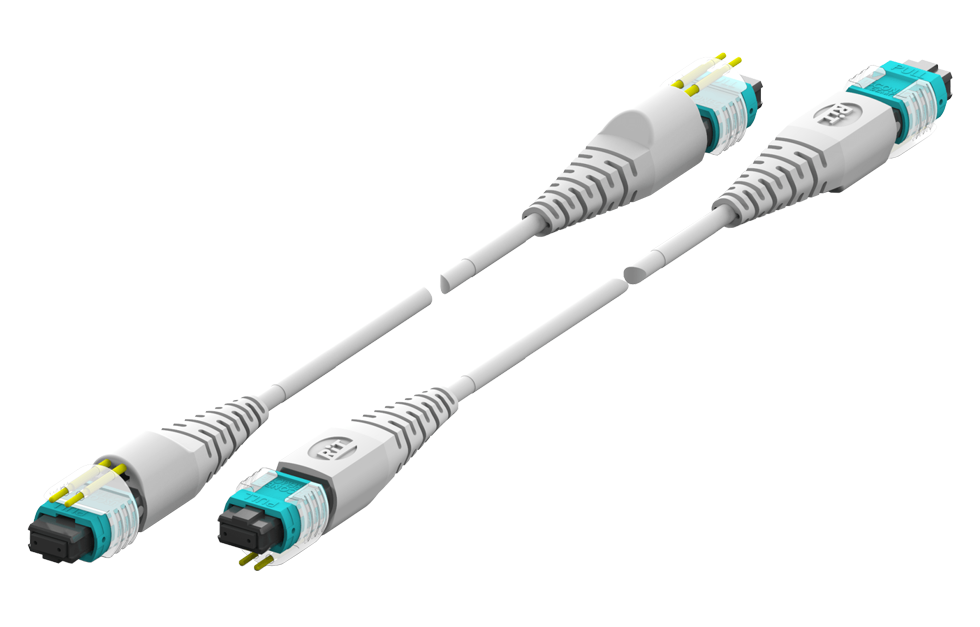

Шнуры MPO-MPO для кросс-коннекта используются вместе с оптической полкой MPO высокой плотности. Разработаны для приложений 10G/40G/100G по одномодовому и многомодовому оптоволокну. Могут использоваться как обычные патч-корды.

Конструкция состоит из коннекторов MPO на концах и кабеля диаметром 3,2 мм из 12 оптических волокон в плотном буфере, усиленных арамидными нитями и в оплетке с компаундом LSZH. В вилку коннекторов встроены два дополнительных контакта и ID метки, уникальные для системы, но одинаковые с двух сторон шнура, по которым определяется подключение шнура в системе PatchView+.

Особенности:

• Коммутационные шнуры PatchView+ MPO для кросс-коннекта.
• 12 оптических волокон в плотном буфере, усиленные арамидными нитями, под общей оболочкой ∅3,2 мм.
• В конструкции шнура используется высококачественные компоненты и оптические волокна OS2 и OM4 со сниженным затуханием (Super IL) .
• Разработаны для применения в AIM системе PatchView+.
• Коннекторы MPO соответствуют стандарту FOCIS-5D.
• Цветовое кодирование: аквамарин/белый для ММ, синий/синий для SM.
• Разработаны для приложений 10/40/100 Гбит/с.
• Оболочка LSZH (HFFR). Специально разработанный компаунд оболочки не распространяет горение, при нагревании до высоких температур не выделяет токсичных и коррозийных газов (без галогенов), с пониженным образованием дыма.
• Соответствуют стандартам ANSI/TIA/EIA-568-C.3, IEC 60332-3C, IEC 61034, IEC 60754.
