Коммутационные модули Keystone и розетки для рабочих мест

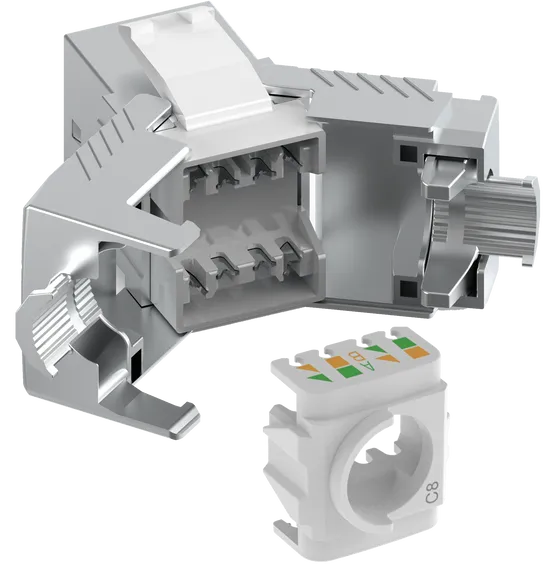

Коммутационный модуль Keystone Категории 8 разработан в соответствии с отраслевыми стандартами для реализации приложений 25 и 40 Giga в дата-центрах и магистральных линиях длиной до 30 м, с поддержкой технологий Power over Ethernet (PoE+) и Power over HDBaseT (PoH). Он имеет компактную конструкцию для установки в патч-панели 1U на 24 или 48 портов и металлический литой корпус, защищающий от электромагнитной индукции и перекрестных помех. Разъем RJ-45 имеет обратную совместимость с модулями Категориями 6А и ниже. При разработке модуля использовалась концепция безынструментального монтажа, поэтому его установка занимает считаные секунды без использования специального инструмента, что делает его наиболее предпочтительным для использования в ЦОД по сравнению с оптоволоконными решениями стандартной плотности.

Особенности:

• Коннектор Keystone RJ-45 Категории 8.
• Высокая производительность до 2000 МГц.
• Поддержка высокоскоростных приложений 25 и 40 Гбит/с.
• Установка без использования специального инструмента.
• Поддержка технологий PoE+ и PoH.
• Экранированное STP исполнение.
• Поддержка патч-панелей высокой плотности.
• Обратная совместимость с модулями Категорий 6А и ниже.

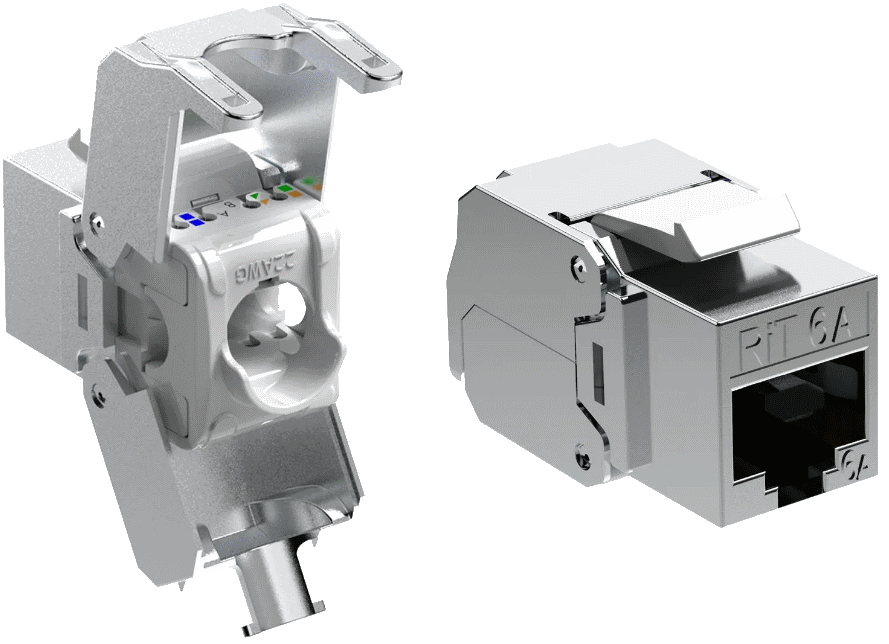

Модули SMARTen Категории 6А выпускаются в двух исполнениях, в экранированном STP и неэкранированном UTP, и предназначены для организации магистральных и горизонтальных линий длиной до 100 м для реализации предложений до 10 Giga. Сочетание высоких характеристик, простоты безынструментального монтажа и гибкости конструкции Keystone, делает эти модули универсальным решением для любых кабельных систем, где требуется надежность и производительность. Версия STP имеет полностью металлический литой корпус и защищает от электромагнитного излучения и перекрестных наводок. Версия UTP доступна в 8 цветовых исполнениях для индивидуальной идентификации используемых приложений или сегментов локальной сети. Например, по типу приложений: рабочие места, розетки в полу, IP-телефония, видеосвязь, система безопасности и т.д.; или по структуре здания или предприятия: 1 этаж, 2 этаж, склад и т.д. Все модули имеют разъем RJ-45 для установки в патч-панели на 24 и 48 портов и поддерживают технологию Power over Ethernet (PoE).

Особенности:

• Коннектор Keystone RJ-45 Категории 6А.
• Высокая производительность до 500 МГц.
• Поддержка высокоскоростных приложений 10 Гбит/с.
• Поддержка технологии PoE.
• Установка без использования специального инструмента.
• Экранированное STP и неэкранированное UTP исполнение.
• 8 цветовых исполнений модулей UTP.
• Поддержка патч-панелей высокой плотности.
• Обратная совместимость с модулями Категорий 6 и 5e.

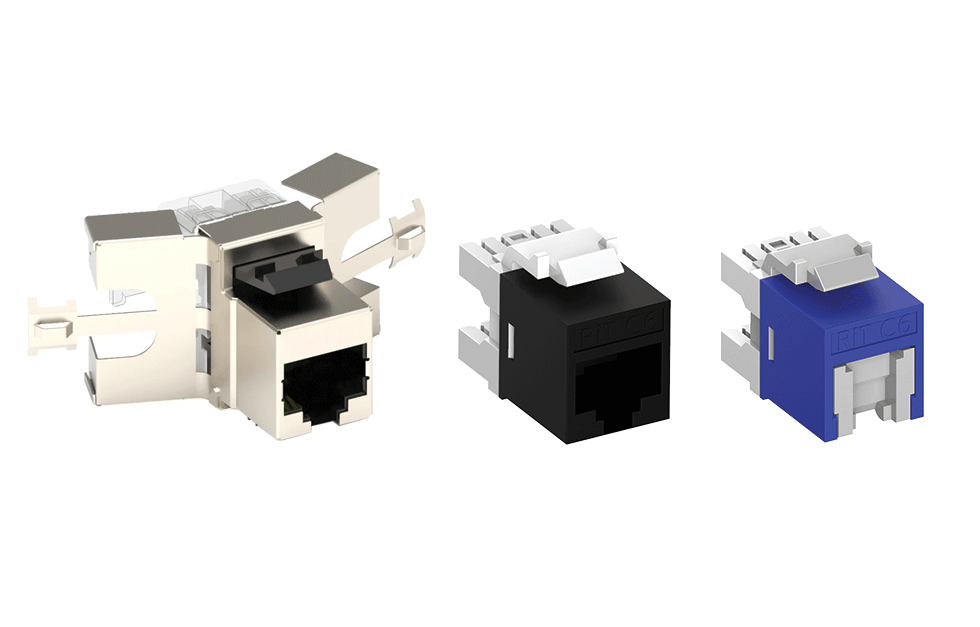

Модули SMART CLASSix Категории 6 выпускаются в трех исполнениях, в экранированном STP, неэкранированном UTP без защитной шторки и неэкранированном UTP со шторкой для защиты от попадания пыли, и предназначены для организации магистральных и горизонтальных линий длиной до 100 м. Использование конструкции типа Keystone обеспечивает удобных и быстрый безынструментальный монтаж даже в полевых условиях, а версия с защитной шторкой идеально подойдет для установки рядом с рабочим местом или в помещениях с неограниченным доступом посетителей.

Версия STP имеет полностью металлический литой корпус и защищает от электромагнитного излучения и перекрестных наводок. Обе версии UTP доступны в 8 цветовых исполнениях для индивидуальной идентификации используемых приложений или сегментов локальной сети. Например, по типу приложений: рабочие места, розетки в полу, IP-телефония, видеосвязь, система безопасности и т.д.; или по структуре здания или предприятия: 1 этаж, 2 этаж, склад и т.д. Все модули имеют разъем RJ-45 для установки в патч-панели на 24 и 48 портов и поддерживают технологию Power over Ethernet (PoE).

Особенности:

• Коннектор Keystone RJ-45 Категории 6.
• Высокая производительность до 250 МГц.
• Поддержка высокоскоростных приложений 1 Гбит/с.
• Поддержка технологии PoE.
• Экранированное STP и неэкранированное UTP исполнение.
• Установка без использования специального инструмента.
• UTP модули со шторками защиты от пыли и без шторок.
• 8 цветовых исполнений модулей UTP.
• Поддержка патч-панелей высокой плотности.
• Обратная совместимость с модулями Категорий 5e.

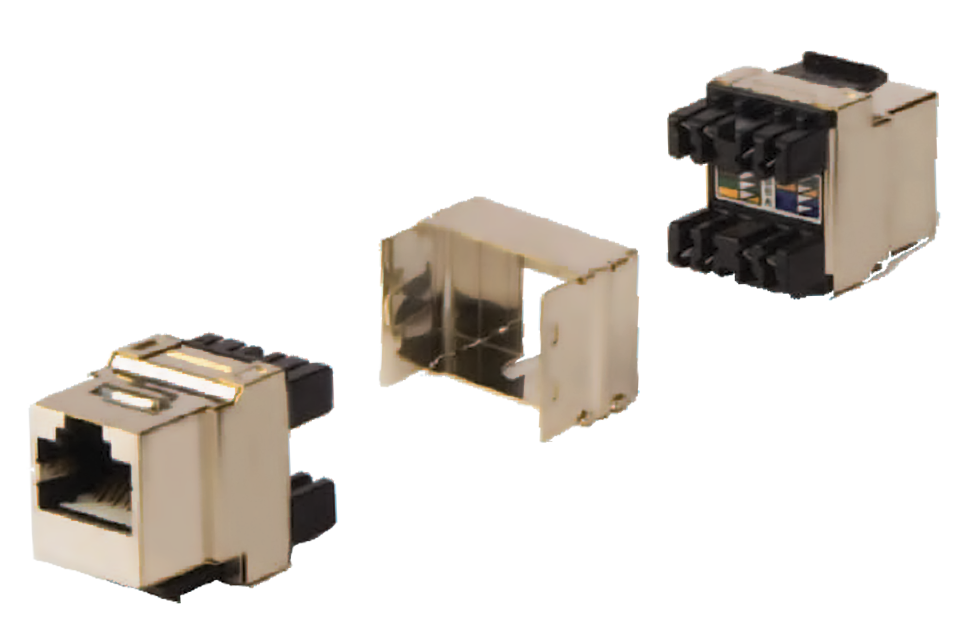

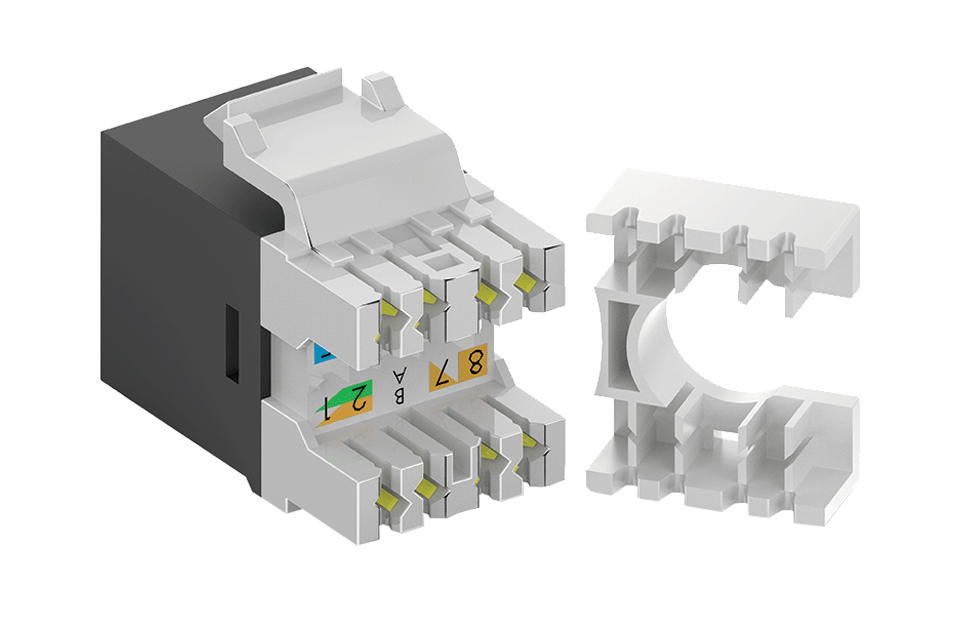

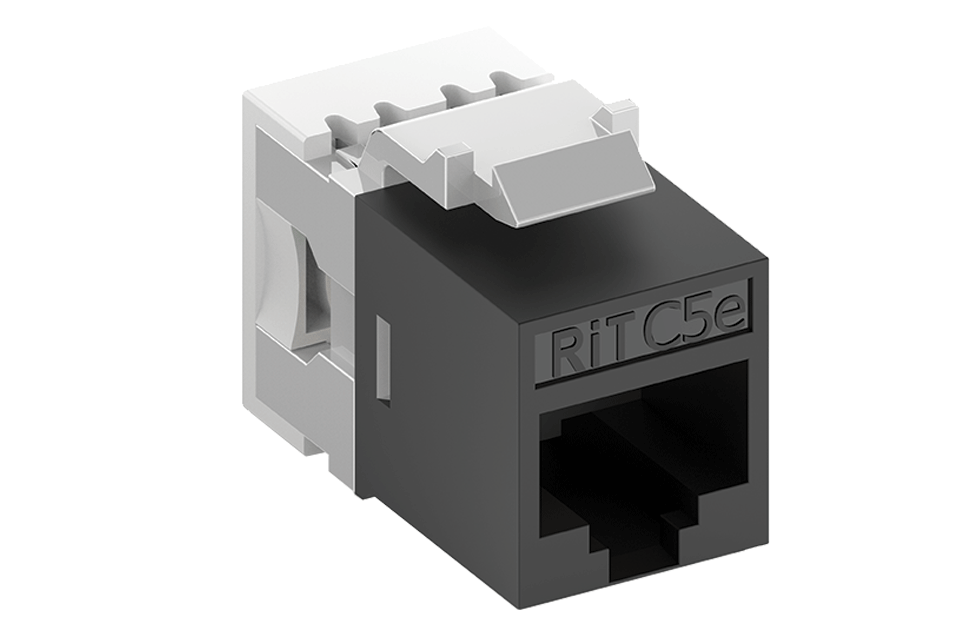

Модули SMART Giga Категории 5е предназначены для использования в локальных сетях с традиционными приложениями до 1 Giga – организация рабочих мест в офисных пространствах. Модули имеют конструкцию Keystone с разъемом RJ-45 и доступны в экранированном STP и неэкранированном UTP исполнении для установки в патч-панели с 24 или 48 портами. Все версии поддерживают технологию Power over Ethernet (PoE).

Особенности:

• Коннектор Keystone RJ-45 Категории 5e.
• Поддержка приложений 1 Гбит/с.
• Поддержка технологии PoE.
• Экранированное STP и неэкранированное UTP исполнение.
• Установка без использования специального инструмента.
• Поддержка патч-панелей высокой плотности.

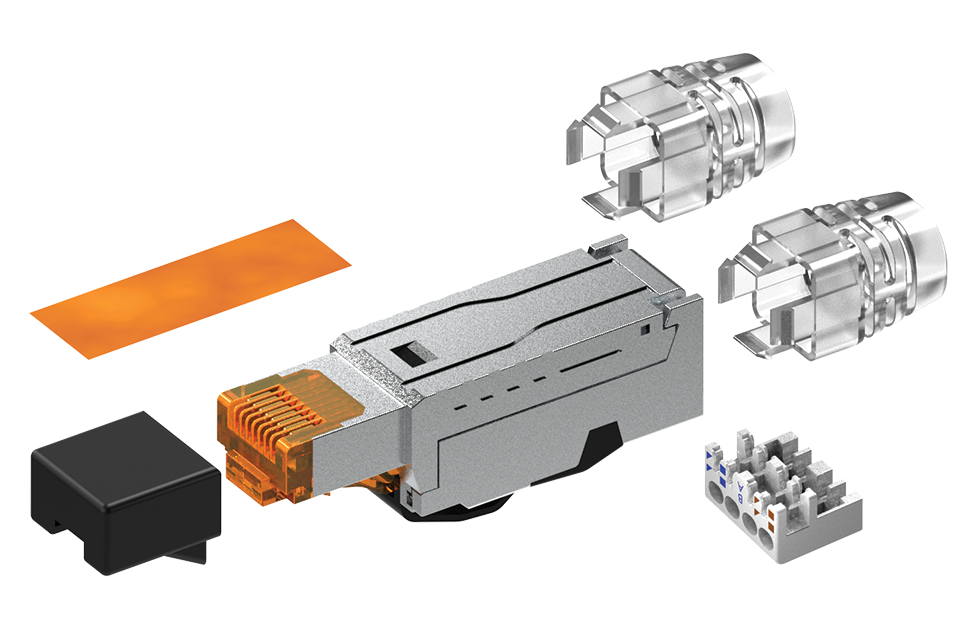

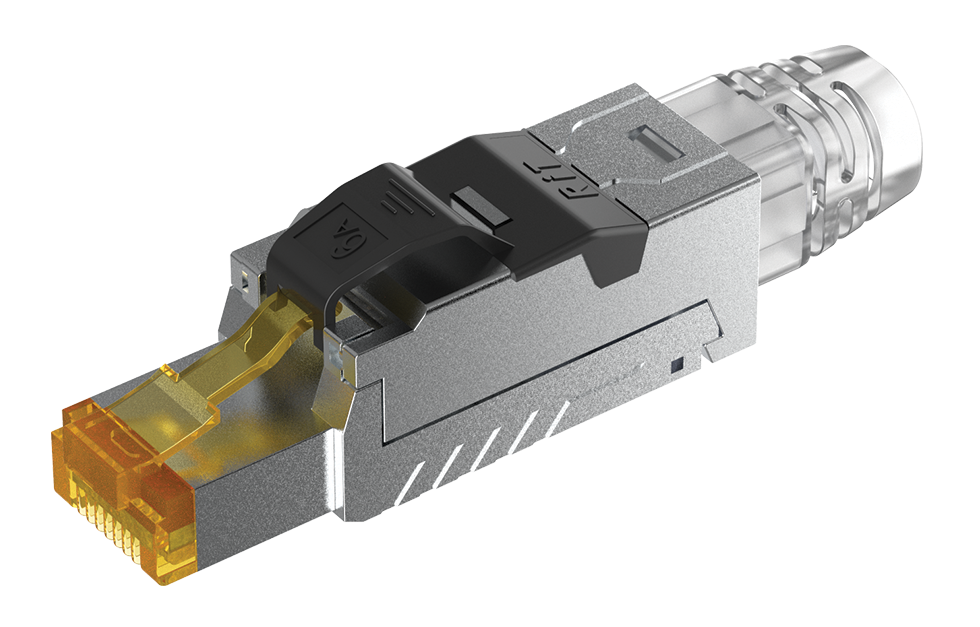

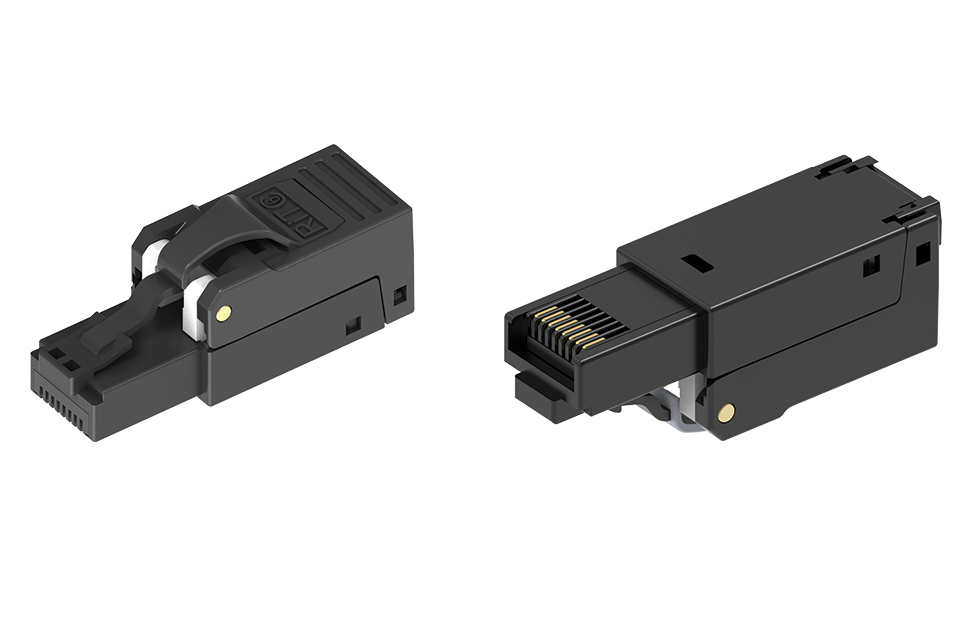

Часто возникает задача, когда необходимо использовать патч-корд чуть длиннее стандартной складской позиции, например, 17 м. Специально для этих случаев компания RiT Tech разработала вилки RJ-45 для полевой установки. В их конструкции используются врезные контакты IDC, благодаря чему процедура установки идентична монтажу стандартных модулей Keystone с разъемом RJ-45. Они доступны в трех вариантах: SMART40G (STP), SMARTen (STP) и CLASSix (UTP). Модульные вилки полевой установки RiT SMART40G позволяют построить высокоскоростные каналы для работы приложений 25GBASE-T и 40GBASE-T на кабеле симметричная витая пара Категории 8.

Такие каналы востребованы в ЦОД для непосредственного соединения активного оборудования и организации высокоскоростных линий на расстояниях до 30 метров. Модульные вилки полевой установки RiT SMARTen и CLASSix используются для подключения отдельно установленных устройств без применения розеток, таких как точки доступа Wi-Fi, видеокамеры и другие редко перемещаемые устройства. Характеристики вилок позволяют построить высокоскоростные каналы Класса Ea и E на расстояниях до 100 м, используя оборудование Категории 6A и 6.

Особенности:

• Вилки для полевой установки Категорий 8, 6A и 6.
• Поддержка высокоскоростных приложений 1, 10, 25 и 40 Гбит/с.
• Поддержка технологии PoE.
• Экранированное STP и неэкранированное UTP исполнение.
• Установка без использования специального инструмента.

RiT Tech предлагает розетки для рабочих мест в нескольких вариантах дизайна, включая встраиваемый и накладной монтаж. Розетки встраиваемого монтажа выполнены в британском или французском стиле.

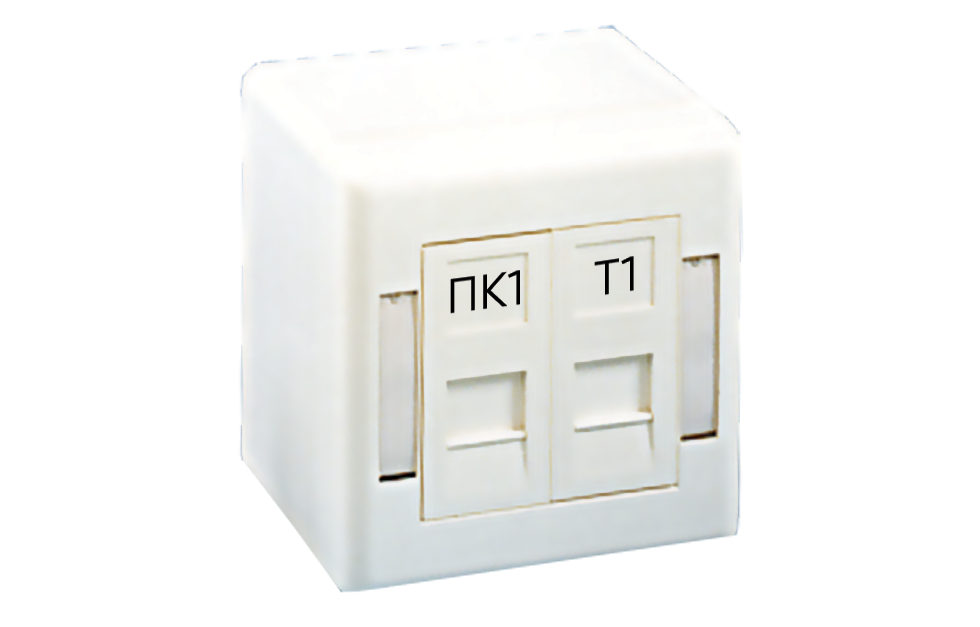

Розетки во французском стиле совместимы с модульностью серии Mosaic (производство Legrand) с посадочными размерами 22,5х45 или 45х45 мм для монтажа 1 или 2 модулей Keystone соответственно. Для установки модуля Keystone используется лицевая панель 22,5х45 мм и в случае установки двух модулей необходимо использовать 2 лицевые панели. На свободное неиспользуемое под коннектор пространство можно закрыть сплошной заглушкой размером 22,5х45 мм. Розетки имеют плоский вид с выводом разъемов RJ-45 UTP Категории 5е и 6 под прямым углом и оснащены подпружиненной шторкой для защиты от попадания пыли и прозрачным держателем для маркировки портов. Для установки экранированных модулей SMSRT40G и SMARTen Категории 8 и 6А рекомендуется использовать коробку накладного монтажа глубиной 40 мм.

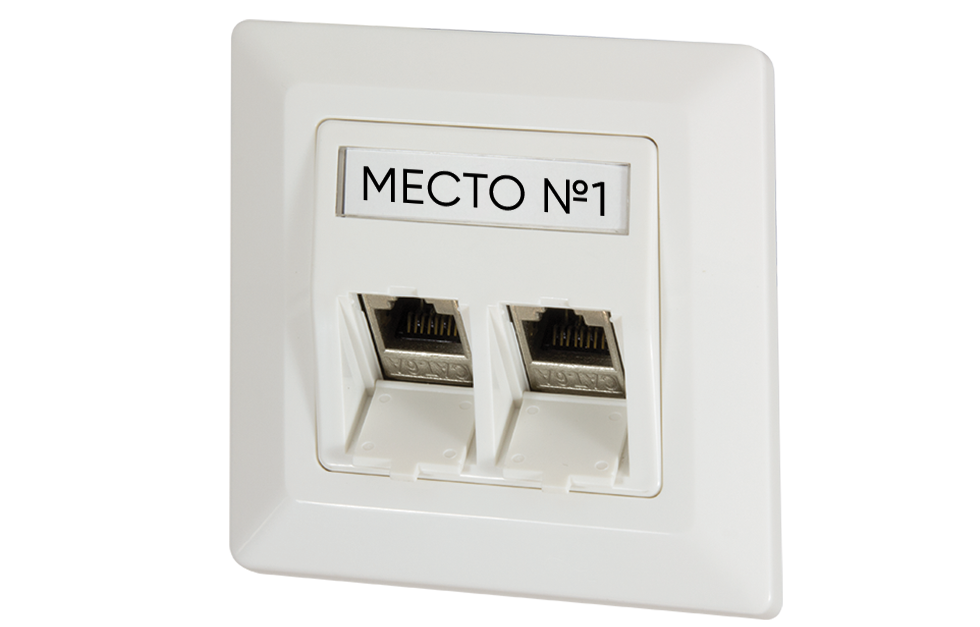

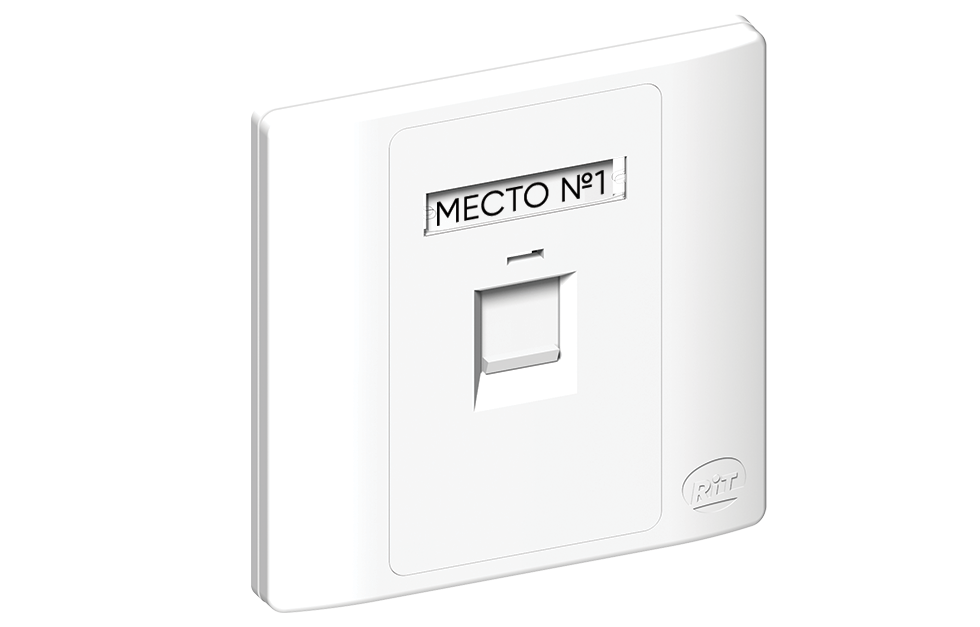

Британский стиль отличается от французского плоской лицевой панелью и небольшим профилем, высота которого зависит от угла вывода коннекторов RJ-45. Розетки британского стиля представлены в двух дизайнах:

• С профилем 7,5 мм и коннекторами с прямым выводом, для установки 1, 2 или 4 модулей SMART UTP Категории 5е и 6.

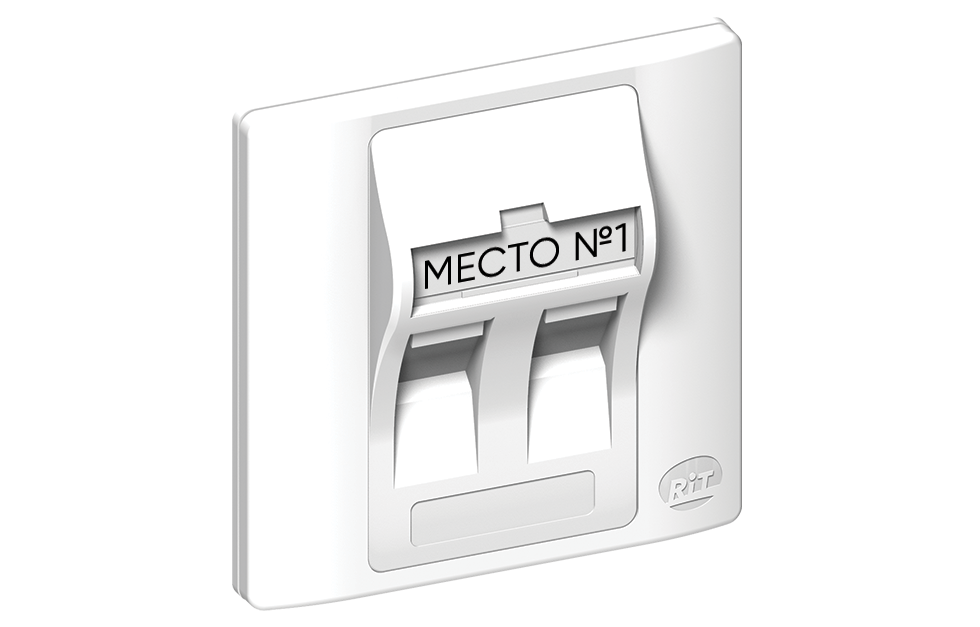

• С профилем 12 мм и коннекторами с выводом под углом, для установки 1 или 2 модулей SMART для высокоскоростных приложений, включая экранированные модули Keystone Категории 6 и 6А.

Все розетки британского стиля поставляются с защитными шторками от попадания пыли и прозрачными держателями этикеток для маркировки коннекторов. Возможна установка в коробки накладного монтажа 37 или 47 мм.

Особенности:

• Розетки для встраиваемого и накладного монтажа.
• Поддержка модулей Keystone Категорий 6A, 6 и 5e.
• Возможность установки от 1 до 4 модулей Keystone в одну рамку.
• Наличие держателя маркировки для идентификации портов.
• Малый профиль на фоне стены при встраиваемом монтаже.
• Накладное исполнение с коробками накладного монтажа.
• Прямой вывод коннекторов и под углом.

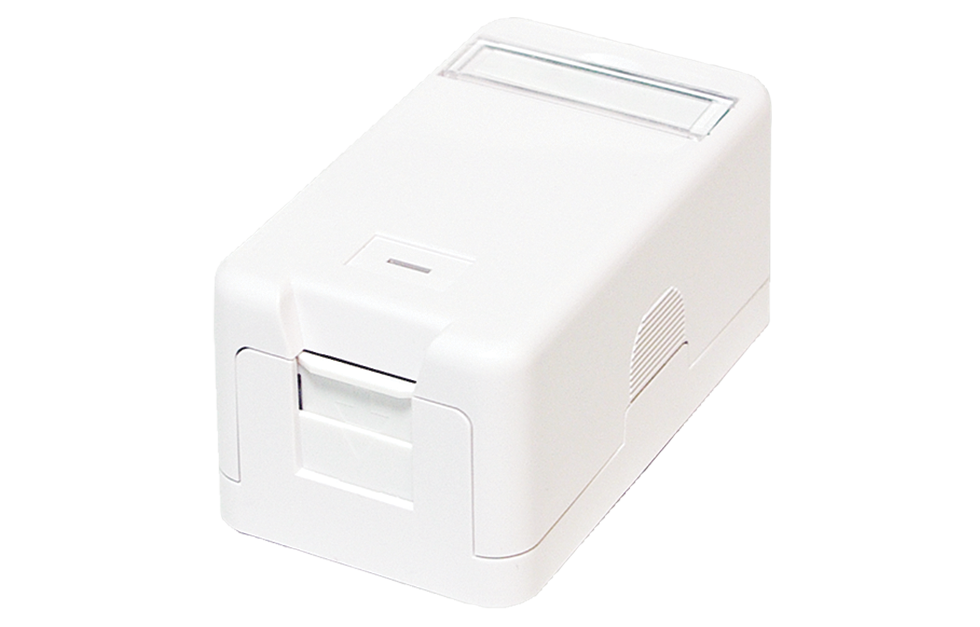

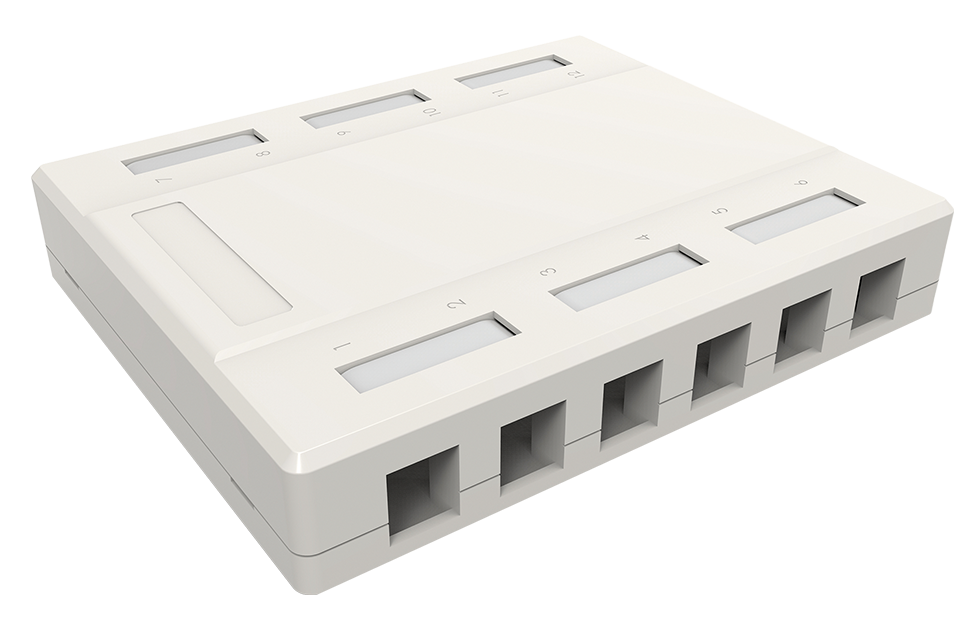

Для установки коннекторов RJ-45 в публичных местах, например в торговых залах магазина, можно использовать розетки накладного монтажа Flash. В зависимости от варианта, они позволяют подключить от 1, 2, 6 или 12 модулей Keystone Категории 5е, 6 и 6А. Благодаря невысокому профилю, всего 30 мм, накладные розетки Flash хорошо сочетаются с компактными кабель-каналами. Вводы кабелей предусмотрены с тыльной стороны или основания. Все корпуса розеток оснащены прозрачными держателями маркировочных табличек, а корпуса на 1 и 2 порта дополнительно цветными маркировочными табличками и сдвижными защитными шторками портов. Корпуса накладных розеток на 6 и 12 модулей можно использовать как многопользовательские розетки (MUTOA) в офисах открытого типа или в консолидационных точках. Во всех розеточных коробках предусмотрены органайзеры для фиксации кабелей, снимающие излишние механические нагрузки с врезных контактов IDC.

Особенности:

• Корпуса накладных розеток Flash.
• Поддержка модулей Keystone Категорий 6A, 6 и 5e.
• Возможность установки 1, 2, 6 или 12 модулей Keystone в один корпус.
• Профиль корпуса 30 мм.
• Наличие держателя маркировки для идентификации портов.
• Наличие сдвижных защитных шторок у коробок на 1 и 2 порта.
• Возможность использования коробок на 6 или 12 портов в качестве многопользовательских розеток (MUTOA) или точек консолидации.

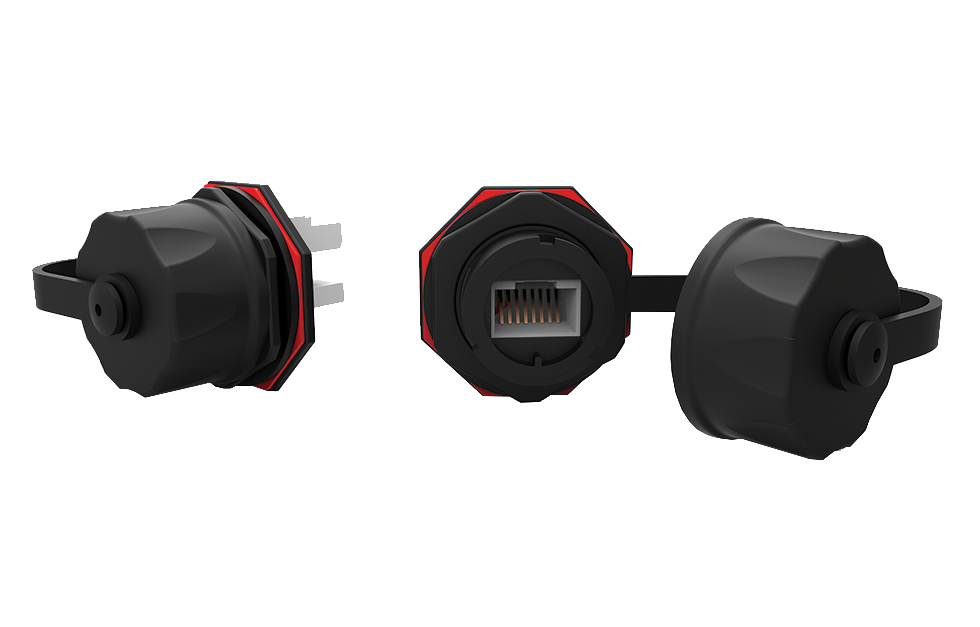

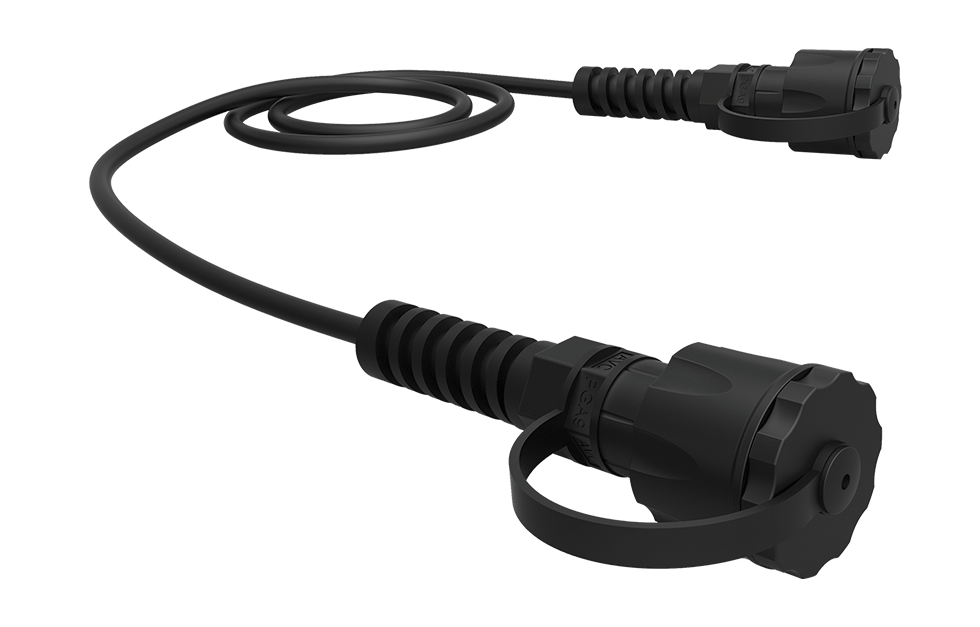

Для организации структурированной кабельной системы на промышленных предприятиях и складских помещениях RiT Tech предлагает розетки с высокой степенью защиты от пыли и влаги IP67. Это позволяет защитить оборудование даже под водой на глубине 1 м в течение 30 минут. Для обеспечения такой степени защиты в уплотнительных вставках с модулем Keystone предусмотрен байонетный механизм фиксации крышки или защитной конструкции шнура, а все крышки, кабельные вводы и места креплений имеют уплотняющие прокладки и должны быть затянуты с определенным усилием. Защищенные патч-корды имеют дополнительную защитную оболочку из химически стойкого термопластичного эластомера (TPE), а вилки защищены аналогичной уплотняющей конструкцией с байонетным механизмом и крышкой.

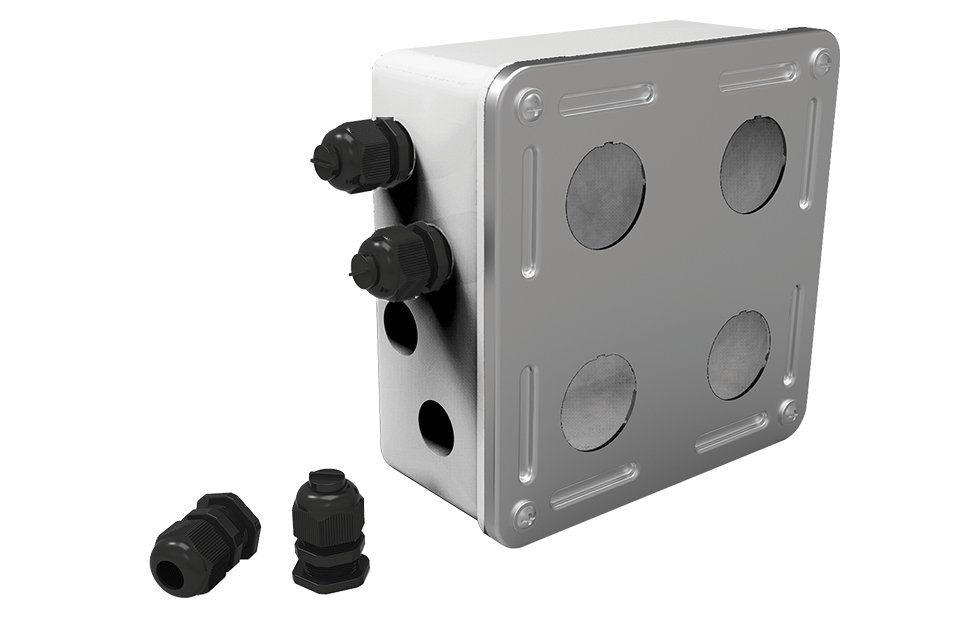

Промышленные вставки поставляются с модулями Keystone Категорий 5e и 6. Коммутационные шнуры доступны к заказу в вриантах с коннекторами Категорий 5e и 6 любой длины (длина указывается при оформлении заказа). Оба решения выпускаются в экранированном STP и неэкранированном UTP исполнении. Промышленные настенные розеточные коробки выпускаются размером 128x128x66 мм в трех вариантах: для установки 1, 2 или 4 портов.

Особенности:

Уплотнительные вставки и коммутационные шнуры индустриального назначения IP67

• Уплотнительные вставки с модулями Keystone Категорий 6 и 5e.
• Коммутационные шнуры с коннекторами Категорий 6 и 5e.
• Доступны в экранированном STP и неэкранированном UTP исполнении.
• Длина коммутационных шнуров на заказ.

Промышленные розетки IP67

• Габариты:128x128x66 мм.
• Варианты исполнения на 1, 2 или 4 порта.
