Универсальные наборные патч-панели SMART для комплектации модулями Keystone

Наборная патч-панель на 24 порта, UTPНаборная патч-панель на 24 порта, STP

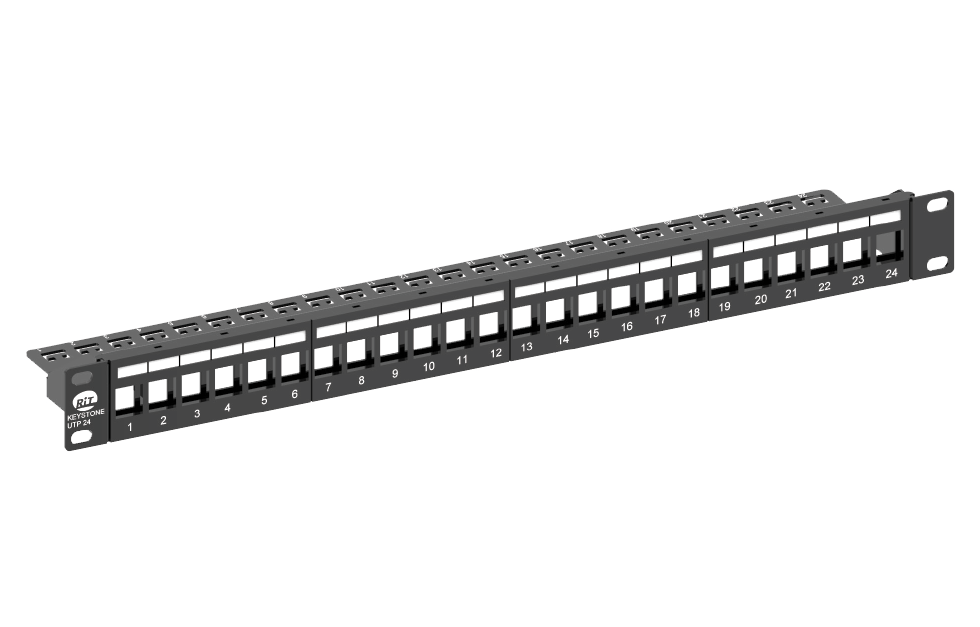

Наборная патч-панель на 24 порта, UTP

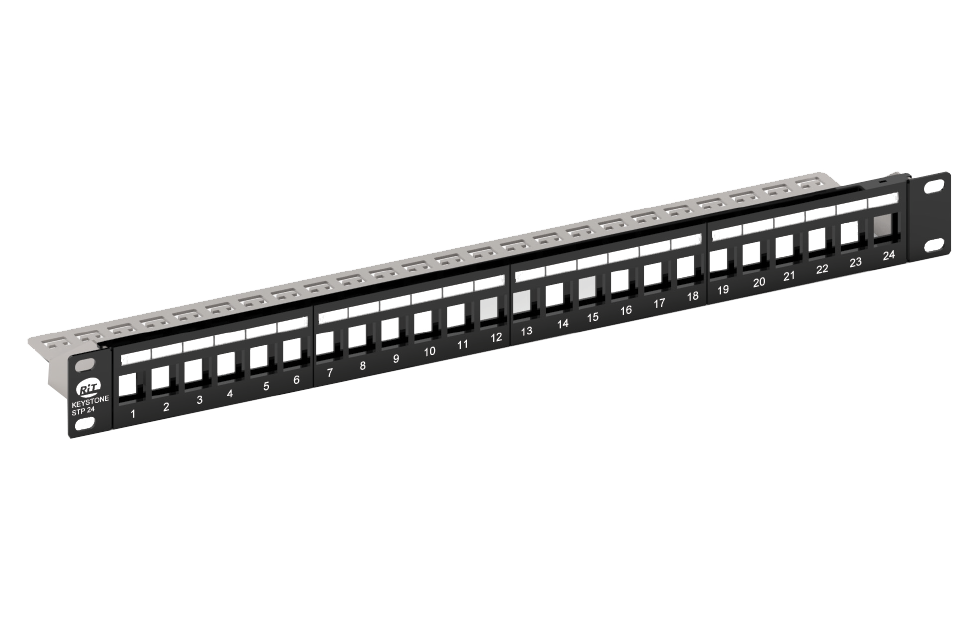

Наборная патч-панель на 24 порта, STP

Наборные патч-панели SMART на 24 порта и высотой 1U являются самым универсальным и доступным решением для медных СКС RiT Tech, имеют очень простую конструкцию и позволяют экономить время при монтаже. Они предназначены для установки предварительно терминированных кабелем модулей Keystone от 5е до 8 Категории (SMART Giga, SMART CLASSix, SMARTen и SMART40G). Удобные прозрачные держатели маркировки позволяет использовать удобную систему идентификации каждого порта RJ-45, а задний кабельный органайзер снимает нагрузку с кабеля, сохраняя надежность соединения с модулем Keystone.

Эти патч-панели выпускаются в экранированном STP и неэкранированном UTP исполнении, могут комбинировать модули разных Категорий на одной панели. Такой вариант подойдет для комплектации настенного телекоммуникационного шкафа на малых предприятиях и серверной стойки для организации горизонтальной линии в офисном здании.

Особенности:

  • Универсальные патч-панели, 24 порта на 1U.
  • Поддержка модулей Keystone Категорий от 5e до 8.
  • Возможность комплектации модулями разных Категорий на одной панели.
  • Прозрачные держатели маркировки.
  • Два варианта исполнения: UTP и STP.
  • Задний кабельный органайзер для крепления кабеля.
АртикулОписание
R3735081Неэкранированная рама патч-панели для 24 модулей Keystone, UTP
R3735082Экранированная рама патч-панели для 24 модулей Keystone, STP

Наборная патч-панель высокой плотности SMART HD

Наборная патч-панель высокой плотности (HD) на 48 портов, STP
Наборная патч-панель высокой плотности (HD) на 48 портов, STP

Наборная патч-панель высокой плотности SMART HD позволяет устанавливать до 48 портов при высоте всего 1U. Она тоже предназначена для комплектации коннекторами RJ-45 Keystone Категорий от 5е до 8, но позволяет устанавливать модули разных Категорий, но и разного исполнения, экранированного STP и неэкранированного UTP, на одну панель (комплектуется заземляющим кабелем). Однако, в отличии от патч-панелей на 24 порта, не имеет штатного держателя этикеток для маркировки портов. Поэтому выделить тип используемого приложения можно с помощью цветного модуля Keystone RJ-45 или патч-корда.

Патч-панель SMART HD идеально подойдет для увеличения количества портов в существующем телекоммуникационном шкафу или для организации горизонтальной линии офисного пространства с плотной рассадкой персонала.

Особенности:

  • Патч-панель высокой плотности (HD), 48 портов на 1U.
  • Поддержка модулей Keystone Категорий от 5e до 8.
  • Возможность комплектации модулями разных Категорий на одной панели.
  • Возможность одновременного использования модулей в экранированном STP и неэкранированном UTP исполнении.
  • Задний кабельный органайзер для крепления кабеля.
АртикулОписание
R2801611Наборная патч-панель высокой плотности (HD) для 48 модулей Keystone

Угловые патч-панели SMART для комплектации модулями Keystone

Угловые патч-панели на 24 порта, UTP (сверху) и STP (снизу)Угловая панель высокой плотности на 48 портов, UTP

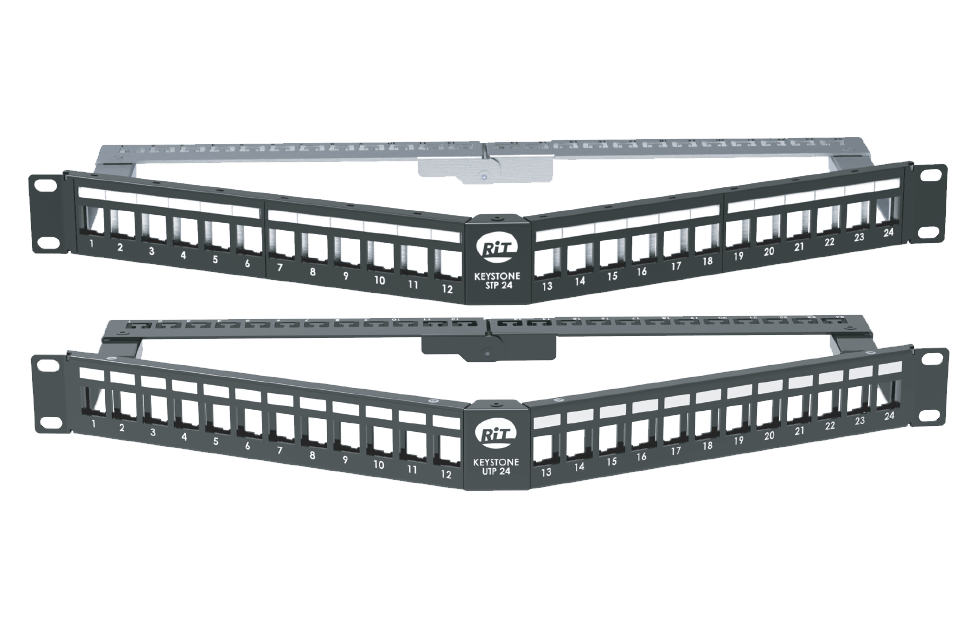

Угловые патч-панели на 24 порта, UTP (сверху) и STP (снизу)

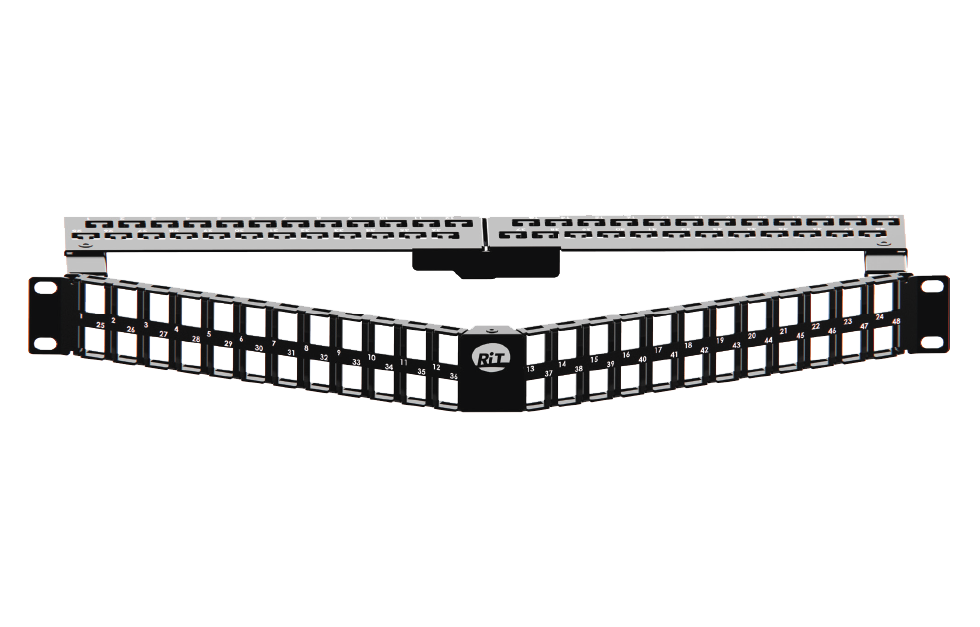

Угловая панель высокой плотности на 48 портов, UTP

Для организации дата-центов на базе медной СКС рекомендуется использовать угловые патч-панели. Их конструкция позволяет выводить кабели на боковые стойки серверного шкафа с соблюдением рекомендуемого радиуса изгиба. Одновременно с этим угловые патч-панели позволяют экономить внутреннее пространство шкафа от двери до монтажной стойки, делая маркировку портов видимой, что значительно облегчает его обслуживание.

Эти патч-панели выпускаются в двух вариантах, с полностью металлической конструкцией и в виде металлической рамы с пластиковыми вставками держателя маркировки, на 24 модуля Keystone всех Категорий и в двух исполнениях, экранированном STP и неэкранированном UTP. Для максимальной плотности серверного шкафа можно использовать угловую патч-панель на 48 портов для UTP коннекторов, без держателя маркировки.

Особенности:

  • Угловые патч-панели, 24 порта и 48 портов (версия HD) на 1U.
  • Поддержка модулей Keystone Категорий от 5e до 8.
  • Прозрачный держатель этикеток (версия на 24 порта).
  • Возможность комплектации модулями разных Категорий на одной панели.
  • Два варианта исполнения: STP (только версия на 24 порта) и UTP.
  • Вывод кабеля с соблюдением радиуса изгиба.
  • Задний кабельный органайзер для крепления кабеля.
АртикулОписание
R2801621Угловая наборная патч-панель для модулей Keystone, с пластиковыми вставками, UTP, 24 порта
R2801622Угловая наборная патч-панель для модулей Keystone, UTP, 24 порта
R2801623Угловая наборная патч-панель для модулей Keystone, с пластиковыми вставками, STP, 24 порта
R2801624Угловая наборная патч-панель для модулей Keystone, STP, 24 порта
R2801631Угловая наборная патч-панель для модулей Keystone, UTP, 48 портов

Укомплектованная патч-панель SMART CLASSix с выводом патч-кордов в стороны

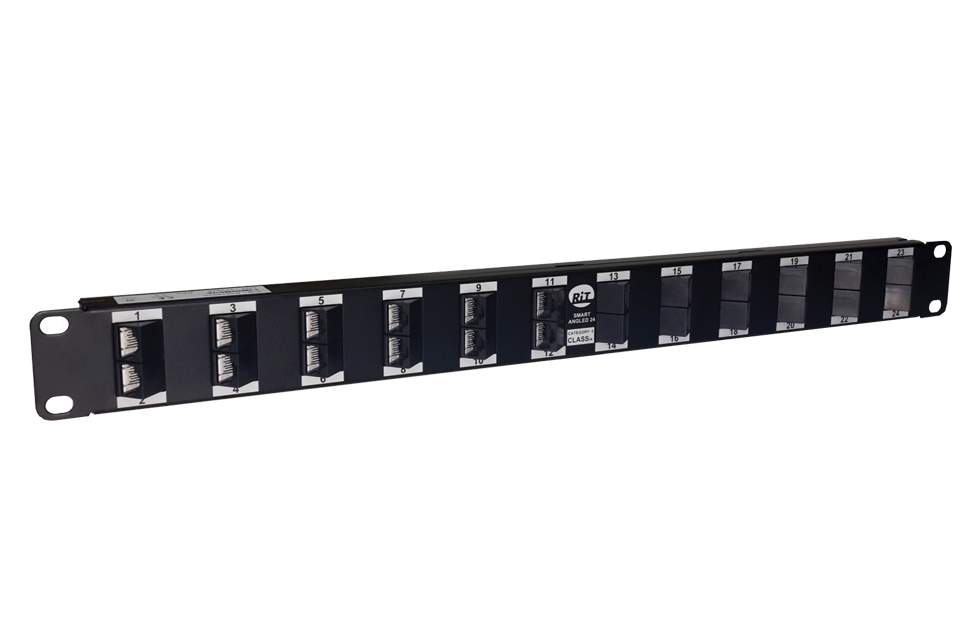

Патч-панель Категории 6 на 24 порта с выводом портов в сторону
Патч-панель Категории 6 на 24 порта с выводом портов в сторону

Еще одной разновидностью угловых патч-панелей является SMART CLASSix с выводом коммутационных портов в стороны. Она имеет плоскую фронтальную поверхность и укомплектована 24 портами UTP Категории 6, расположенными под углом 45° для вывода кабеля патч-корда в боковые органайзеры. Такая конструкция позволяет экономить внутришкафное пространство между монтажной стойкой и дверью, даже по сравнению со стандартными угловыми патч-панелями.

Особенности:

  • Укомплектованная патч-панель.
  • 24 порта Категории 6 UTP.
  • Расположение портов под углом 45° для выпода кабелей в сторону.
  • Вывод кабеля с соблюдением радиуса изгиба.
  • Дополнительная экономия внутришкафнового пространства.
АртикулОписание
R3919010Патч-панель SMART CLASSix UTP с выводом шнуров в стороны

Укомплектованные патч-панели SMART CLASSix и SMARTen со встроенной кросс-коммутацией

Медная патч-панель на 48 портов с кросс-коммутацией

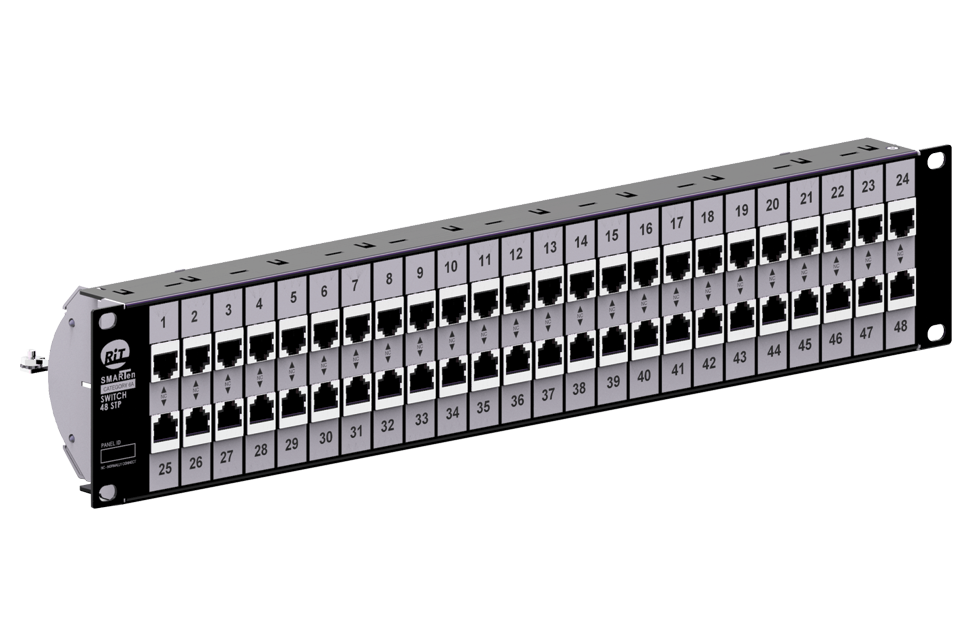

Медная патч-панель на 48 портов с кросс-коммутацией

Для значительного сокращения количества патч-кордов в кросс-соединении можно использовать специальные запатентованные патч-панели SMARTen (Категория 6А) и SMART CLASSix (Категория 6) RiT Tech со встроенной кросс-коммутацией. С тыльной стороны патч-панели к верхнему ряду подключаются порты коммутатора, а к нижнему ряду горизонтальные или магистральные линии. Между каждым верхним и нижним портом есть прямая связь внутри патч-панели.

Благодаря такой конструкции кроссовая панель может работать в двух режимах. В обычном режиме эксплуатации она используется без коммутационных шнуров, напрямую подключая порты коммутатора в кабельную систему. Во втором режиме, если подключить патч-корд в любой порт патч-панели, то он разорвет прямую связь между вертикально расположенными портами и перенаправит сигнал по коммутационному шнуру. Единичные шнуры используются в случаях, когда необходимо перенаправить сигнал не напрямую. Таким образом, патч-панели со встроенной кросс-коммутацией позволяют собрать коммутационный шкаф, где большая часть кабелей сосредоточена за патч-панелями, а спереди он имеет аккуратный внешний вид. Патч-панели выпускаются в экранированном STP и неэкранированном UTP исполнении на 48 портов и высотой 2U.

Особенности:

  • Укомплектованная патч-панель.
  • 48 портов на 2U.
  • Комплектация модулями Keystone Категории 6А или 6.
  • Два варианта исполнения: UTP и STP.
  • Конструкция со встроенной кросс-коммутацией между нижними и верхними портами.
АртикулОписание
R3244000Патч-панель SMARTen со встроенной кросс-коммутацией, UTP, 2U, 48 портов
R3244010Патч-панель SMARTen со встроенной кросс-коммутацией, STP, 2U, 48 портов
R3241000*Патч-панель SMART CLASSix со встроенной кросс-коммутацией, UTP, 2U, 48 портов
R3241010*Патч-панель SMART CLASSix со встроенной кросс-коммутацией, STP, 2U, 48 портов
* Для поддержки установленных ранее проектов патч-панели Категории 6 могут быть поставлены по запросу

Укомплектованные патч-панели SMART Giga

Укомплектованная патч-панель на 24 порта Категории 5e, UTPУкомплектованная патч-панель Категории 5e (вид сзади)

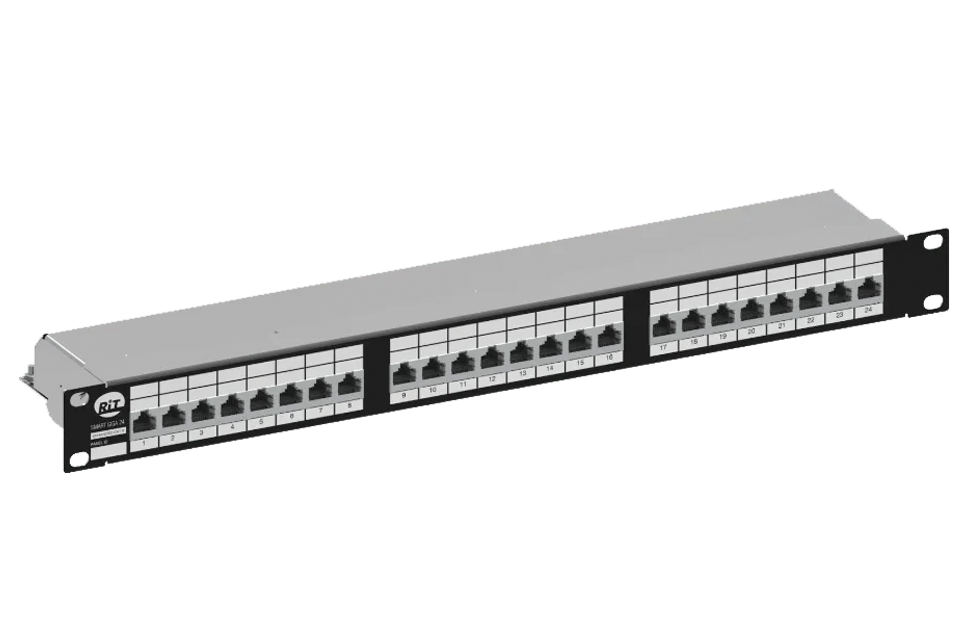

Укомплектованная патч-панель на 24 порта Категории 5e, UTP

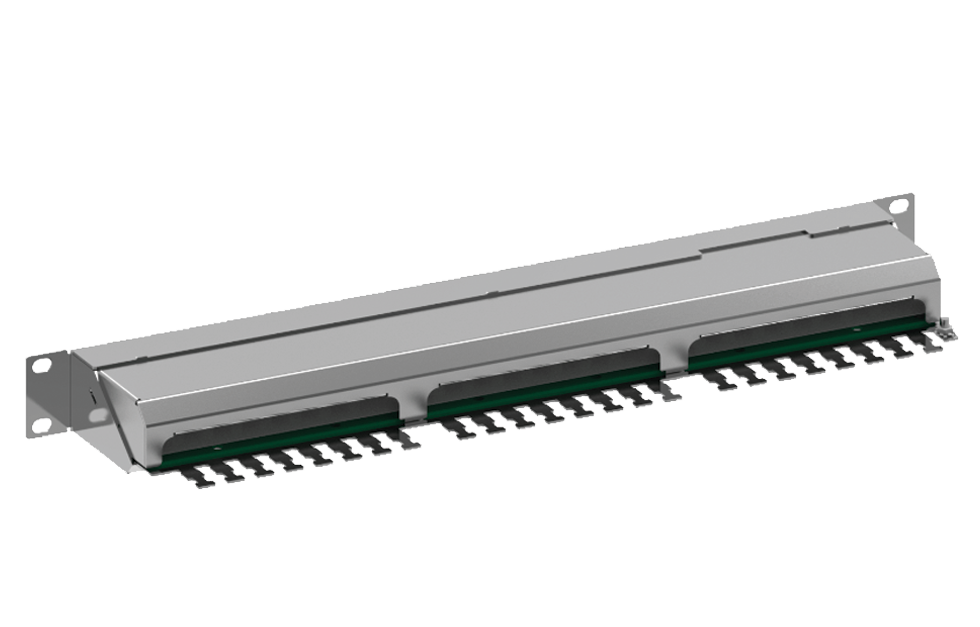

Укомплектованная патч-панель Категории 5e (вид сзади)

При необходимости в проекте можно использовать патч-панели с уже установленными модулями Smart Giga (Категория 5е). Преимуществом такого подхода является один артикул для заказа в исполнении 24 (1U) или 48 (1U) портов RJ-45. Версия на 24 порта имеет прозрачные держатели для маркировки портов. Модули врезных контактов имеют нумерацию портов и цветовую маркировку, соответствующую схемам раскладки Т568А и Т568В. Заделка кабеля осуществляется обычным ударным инструментом 110 типа. Патч-панели поставляются с набором крепежа и хомутами. Это идеальный вариант для реализации локальной сети в небольшом офисе, когда в штате нет квалифицированного IT-специалиста.

Особенности:

  • Укомплектованная патч-панель.
  • 24 порта или 48 портов (HD) на 1U.
  • Комплектация модулями Keystone Категории 5e.
  • Прозрачные держатели маркировки.
  • Задний кабельный органайзер для крепления кабеля.
  • Неэкранированное исполнение UTP.
  • Поставляется с хомутами и набором крепежа.
АртикулОписание
R3881124Панель коммутационная SMART Giga UTP, 24 порта, 1U
R2804800Панель коммутационная SMART Giga UTP, 48 портов, 1U

Укомплектованная телефонная патч-панель

Телефонная укомплектованная патч-панель на 50 портовТелефонная патч-панель (вид сзади)
Телефонная укомплектованная патч-панель на 50 портов

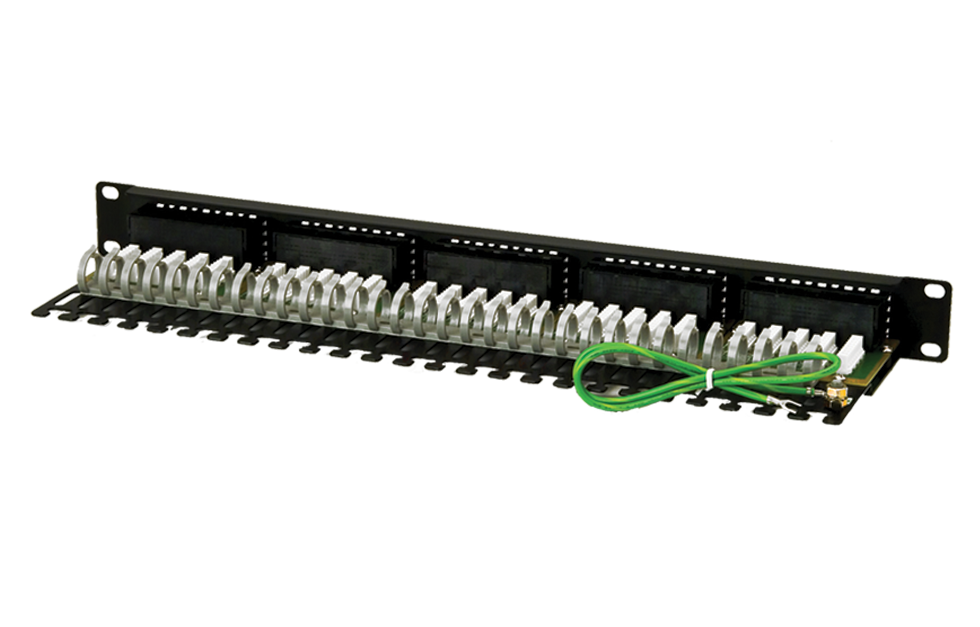

Телефонная патч-панель (вид сзади)

Телефонная патч-панель имеет компактную и удобную конструкцию высотой 1U и позволяет подключать до 50 линий к портам Категории 3. Использование двух центральных пар контактов 3-6 и 4-5 позволяет подключать как аналоговое, так и цифровое телефонное оборудование, работающее по одной или двум парам. С тыльной стороны расположены блоки врезных контактов Krone LSA Plus и кабельный органайзер для многопарных (25/50 пар) или обычных 2/4 парных кабелей.

Особенности:

  • Укомплектованная патч-панель.
  • Для аналоговой и цифровой телефонии.
  • 50 портов на 1U.
  • Коннекторы Категории 3.
  • Задний кабельный органайзер для крепления кабеля.
АртикулОписание
R3260030Телефонная патч-панель Категории 3, UTP, 50 портов
