Контроллеры и дополнительное оборудование PatchView+

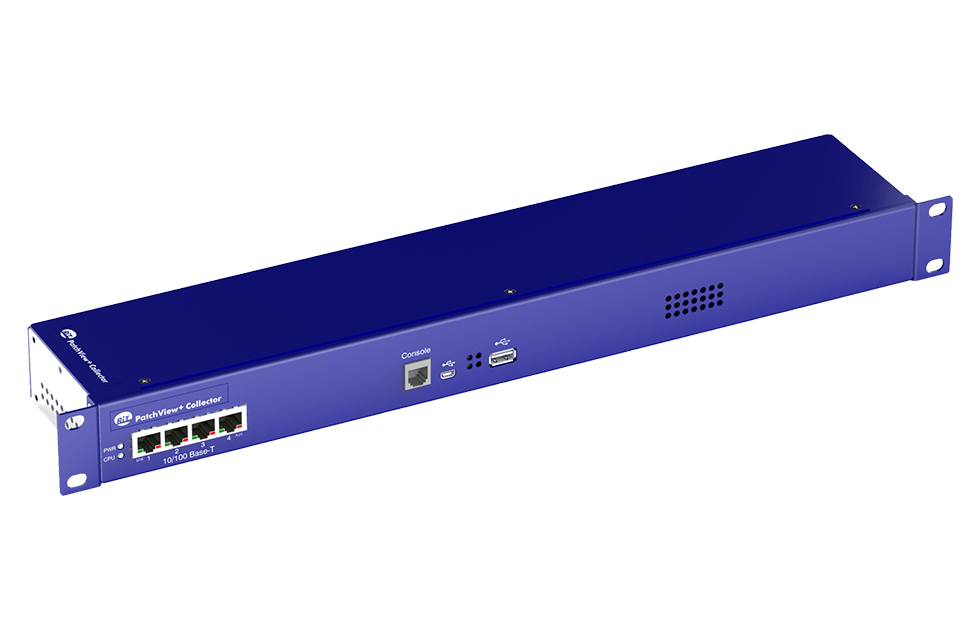

Основой интеллектуальной кабельной системы PatchView+ является коллектор. В его задачу входит сбор информации с карт PatchView+ и ее передача в систему в режиме реального времени. Один коллектор поддерживает до 24 карт, а каждая карта собирает данные с 24 портов. Несмотря на то, что устройство имеет высоту 1U, но благодаря компактным размерам может использоваться в конфигурации Zero-U.

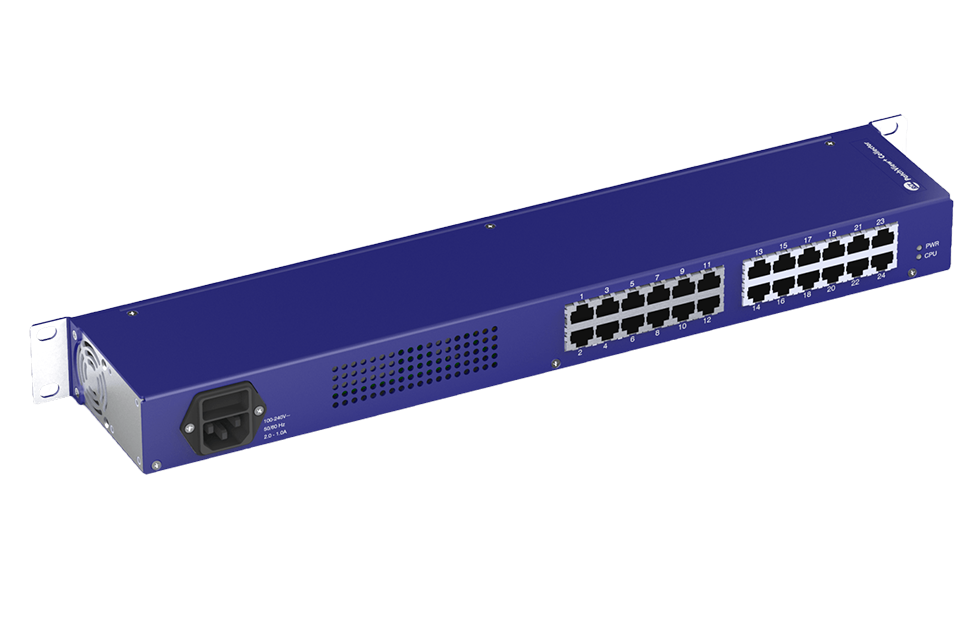

Коллектор поддерживает шлейфовое подключение устройств с помощью портов TCP/IP коммутатора. На лицевой стороне расположен mini-A/B USB розъем для подключения к планшету или смартфону для обслуживания устройства и сканирования ID меток, а также 4 порта RJ-45 LAN TCP/IP, разъем USB A и консольный порт RS-232. С тыльной стороны расположены 24 разъема RJ-45 для подключения карт PatchView+ и силовой разъем для подключения к сети 220 В.

Особенности:

• Коллектор интеллектуальной кабельной системы PatchView+.
• Предназначен для сбора информации с карт PatchView+ и ее передачи в систему XpedITe по протоколу TCP/IP.
• Поддержка до 24 карт PatchView+, подключяемых к 24 портам RJ-45, расположенных с тыльной стороны (до 576 портов системы).
• Поддерживает ID метку для общесистемной идентификации.
• Высота 1U, возможно использование в конфигурации Zero-U.
• 4 порта RJ-45 на лицевой стороне выполняют функцию коммутатора: экономия на оборудовании.
• Возможность бесконечного расширения сети благодаря поддержке шлейфового подключения с помощью портов TCP/IP.
• Подключение к внешнему устройству (ноутбуку, планшету) с помощью разъема USB mini-A/B.
• Разъем USB type A для подключения внешних устройств.
• Консольный порт RS-232 (RJ-11).
• Подключение 220 В~, 50 Гц - 1 А.
• Низкая потребляемая мощность 11 Вт.

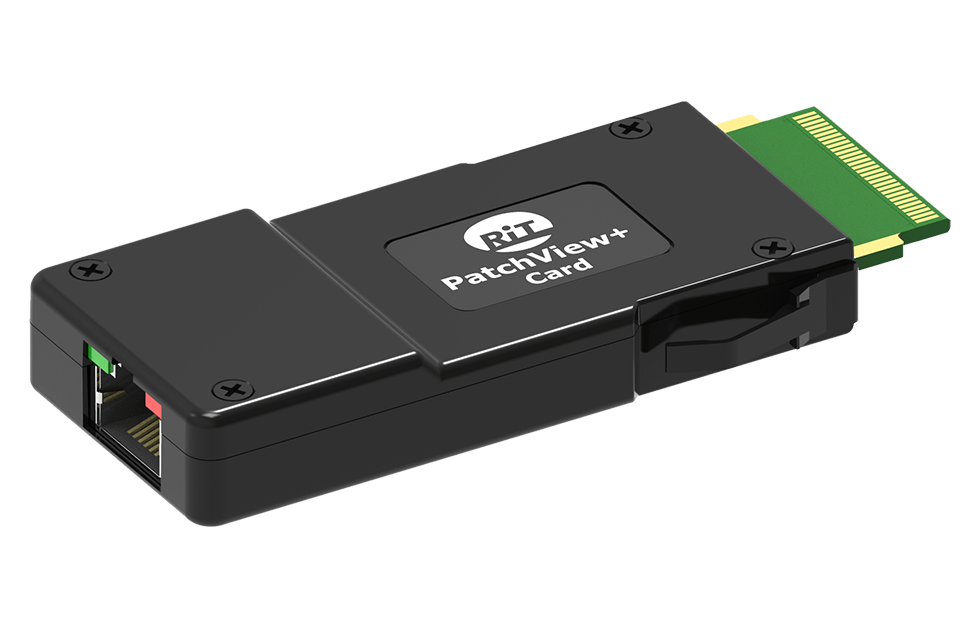

Карта PatchView+ автоматически обнаруживает и считывает до 24 ID меток смарт-устройств, расположенных в оптических или медных патч-панелях. Поддерживает физическую сетевую идентификацию в топологиях интер-коннект и кросс-коннект, а также технологию подключения «Plug & Play» и горячей замены «Hot-Swap». Получает питание от коллектора PatchView+ по четырехпарному экранированному патч-корду RJ-45 Категории 5. На корпусе карты размещен индикатор питания и активности порта RJ-45.

Особенности:

• Карта PatchView+
• Для установки в медную патч-панель или оптическую полку.
• Поддерживает ID метку для общесистемной идентификации.
• Питание через порт RJ-45 по 8-жильному экранированному кабелю "витая пара".
• Порт RJ-45 оснащен 2 светодиодами для индикации состояния подключения и активности.

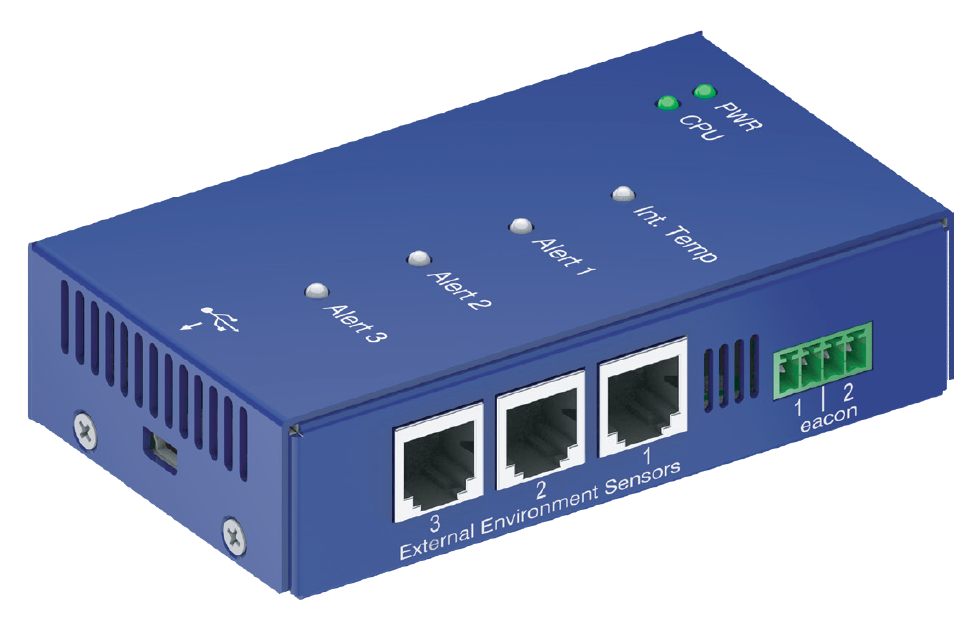

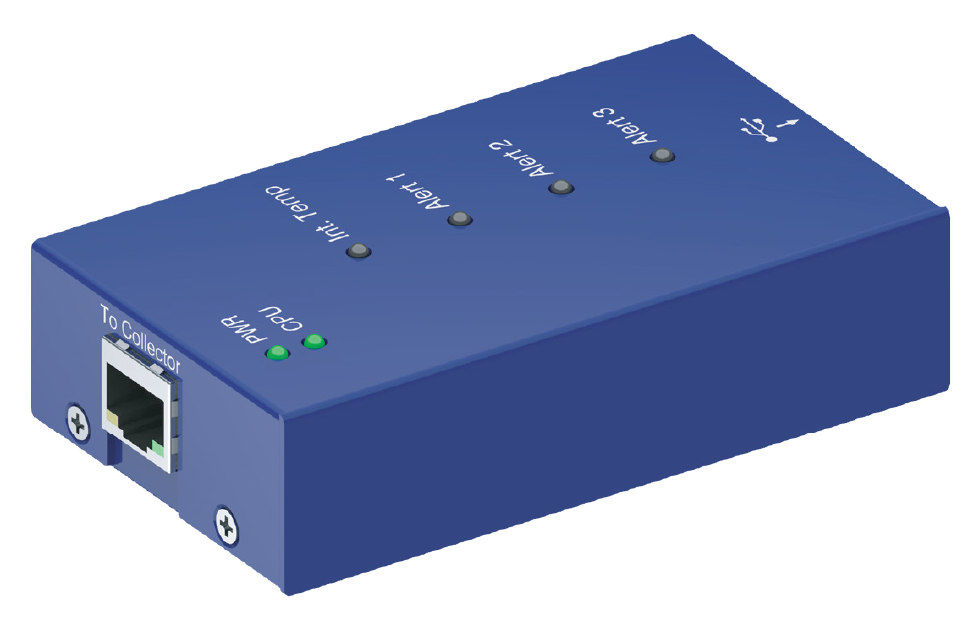

«Здоровье» ЦОД напрямую зависит от окружающей среды в помещении, где расположены стойки с активным оборудованием. Контроллер условий окружающей среды обеспечивает взаимодействие коллектора с датчиками температуры, влажности, воздушного потока, сухих контактов и индикаторов стойки. Поддерживает удобную идентификацию шкафа с помощью наружного индикатора стройки. Питание осуществляется от коллектора через патч-корд RJ-45 с экранированной оплеткой по технологии PoE.

Особенности:

• Контроллер условий окружающей среды.
• Для отслеживания окружающей среды в помещении ЦОД.
• Встроенный датчик температуры.
• 3 порта для подключения внешних датчиков.
• 2 пары контактов для подключения индикаторов стойки.
• Интерфейс RJ-45 для подключения к коллектору.
• Разъем USB mini A/B для подключения планшета.
• Питание по технологии Power Over Ethernet через порт RJ-45.
• Светодиодные индикаторы для отображения состояния встроенного датчика температуры, трех внешних датчиков, питания и активности процессора.

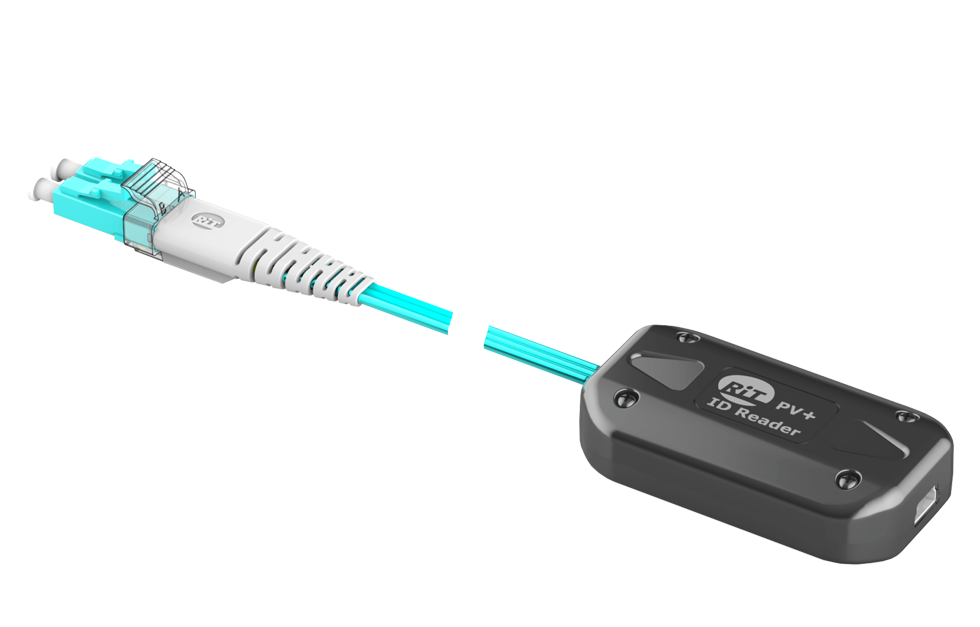

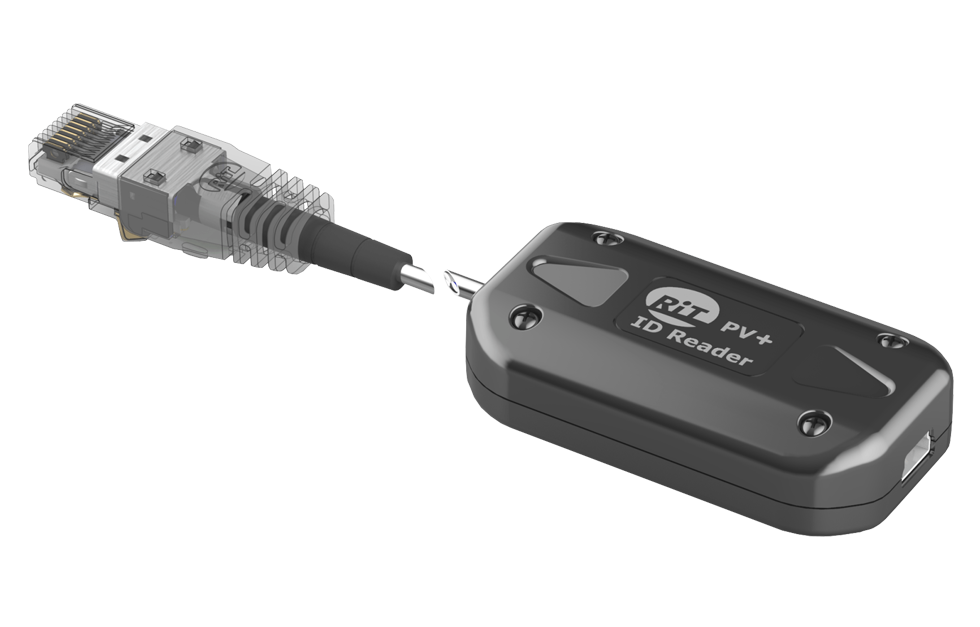

Используются для создания и хранения базы ID меток портов и модулей активного сетевого оборудования. ID метки позволяют в режиме реального времени контролировать и обновлять информацию о коммутации СКС и сетевого оборудования. После сканирования все данные передаются в систему XpedITe, где привязываются к конкретным портам активного сетевого оборудования. Доступны в двух исполнениях: для интерфейса RJ-45 и адаптера LC Duplex. С другой стороны оборудованы разъемом mini USB и индикатором состояния подключения к планшету.

Особенности:

• Считыватели ID меток для медной или оптоволоконной интеллектуальной кабельной системы PatchView+.
• Служат для составления базы данных ID меток портов и модулей активного сетевого оборудования и последующей передачи в ПО CenterMind.
• Оборудованы портом RJ-45 для подключения к медной СКС PatchView+ или адаптером LC Duplex - к оптоволоконной СКС PatchView+.
• Порт mini USB для подключения к планшету или смартфону.
• Светодиодный индикатор подключения к планшету.

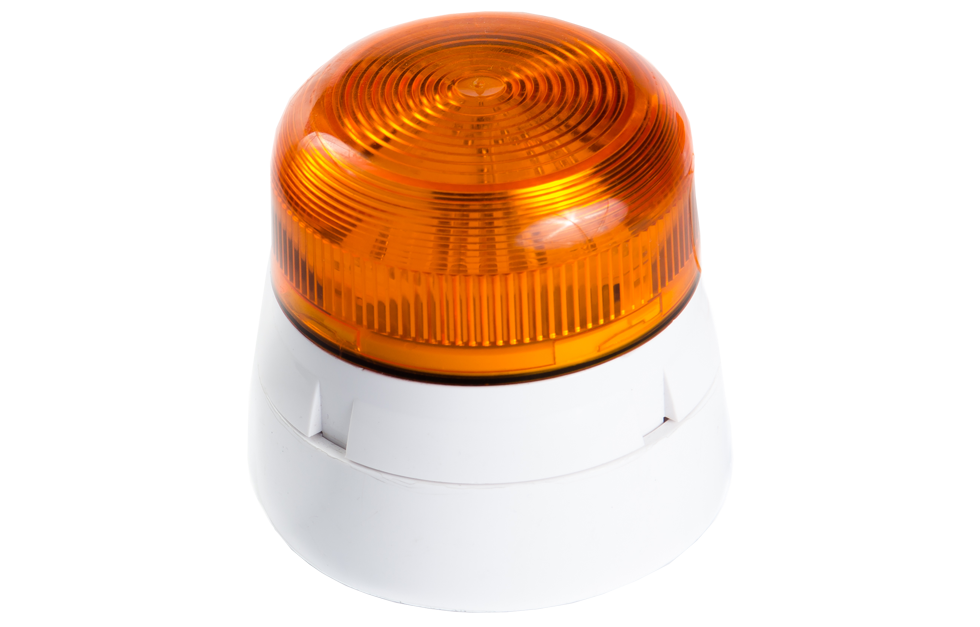

Индикатор обычно размещается на верхней части стоек и служит для упрощения их визуального поиска для проведения работ по настройке и обслуживанию сетевого оборудования.

Индикатор подключается к контролеру условий окружающей среды. Контроллер посылает сигнал на индикатор стойки одновременно с включением LED индикаторов на патч-панели PatchView+ и портах, с которыми требуется произвести какие-то операции. Световой индикатор направит технический персонал к нужной стойке.
