Медная интеллектуальная кабельная система PatchView+

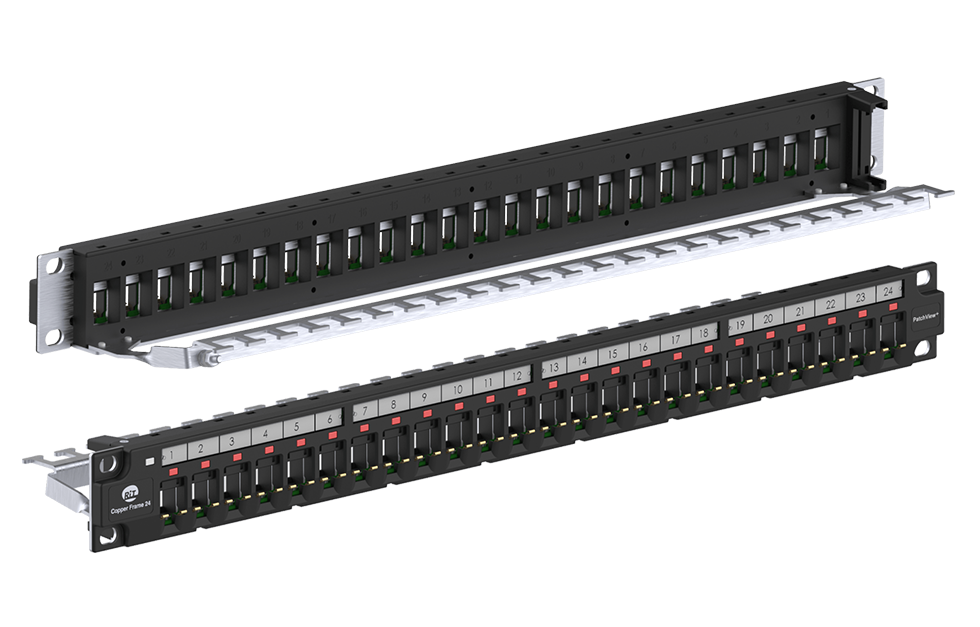

В каждый из 24 портов патч-панели для стандартных модулей Keystone интегрированы 2 дополнительных контакта для считывателей ID меток, являющихся внешними по отношению к кабельной системе. На лицевой стороне патч-панели установлены двухцветные LED индикаторы для отображения режима работы и облегчения визуального поиска портов, а с тыльной стороны установлен разъем для подключения карты PatchView+.

Особенности:

• Интеллектуальная патч-панель PatchView+, 24 порта на 1U.
• Для комплектации экранированным и неэкранированными модулями Keystone Категории от 5e до 8.
• Поддерживает топологию кросс-коннект и интер-коннект.
• Многофункциональная кнопка переключения режима.
• Поддерживает простую модульную архитектуру с неограниченными возможностями расширения.
• Внешние, по отношению к кабельной системе, контакты для считывания ID меток (по 2 на порт).
• Разъем с тыльной стороны для установки карты PatchView+.
• Двухцветный LED индикатор для отображения режима работы и облегчения визуального поиска.
• LED индикатор каждого порта для облегчения визуального поиска и контроля выполнения рабочих заданий.
• Встроенный звуковой зуммер для отслеживания активности процедур и действий.
• Нумерация портов на лицевой панели.

В медной кабельной системе PatchView+ представлены коммутационные шнуры для двух топологий, кросс-коннекта с внешней оболочкой голубого цвета и интер-коннекта с внешней оболочкой серого цвета, которые также могут выполнять функцию обычного шнура.

Топология кросс-коннкета подразумевает использование двух умных ID устройств с двух сторон коммутационного шнура. Рамы патч-панелей PatchView+ считывают ID метки с двух сторон шнура и регистрируют их в базе данных XpedITe. Коммутационный шнур для кросс-соединения имеет уникальную ID метку в системе, одинаковую с двух сторон шнура, по которой отслеживаются все его коммутации.

Топология интер-коннкета подразумевает использование только одного умного ID устройства с одной стороны коммутационного шнура. Другой конец шнура подключается к стандартному сетевому оборудования (например, коммутатору). Рама медной патч-панели PatchView+ считывает ID метку с вилки шнура на стороне коммутатора и регистрирует ее в базе данных XpedITe. Коммутационный шнур для интер-коннекта поставляется без ID меток с легкосъемными вставками-пустышками на вилках. Уникальная ID метка приобретается отдельно и устанавливается со стороны коммутатора взамен пустышки.

Патч-корды для кросс-коннекта и интер-коннекта изготовлены из кабеля «High-end» класса Категории 6А S/FTP 26 AWG с двумя дополнительными сигнальными проводниками внутри, оболочкой из LSZH компаунда и с обоих концов терминированы вилками RJ-45 запатентованной конструкции с двумя дополнительными контактами.

Особенности:

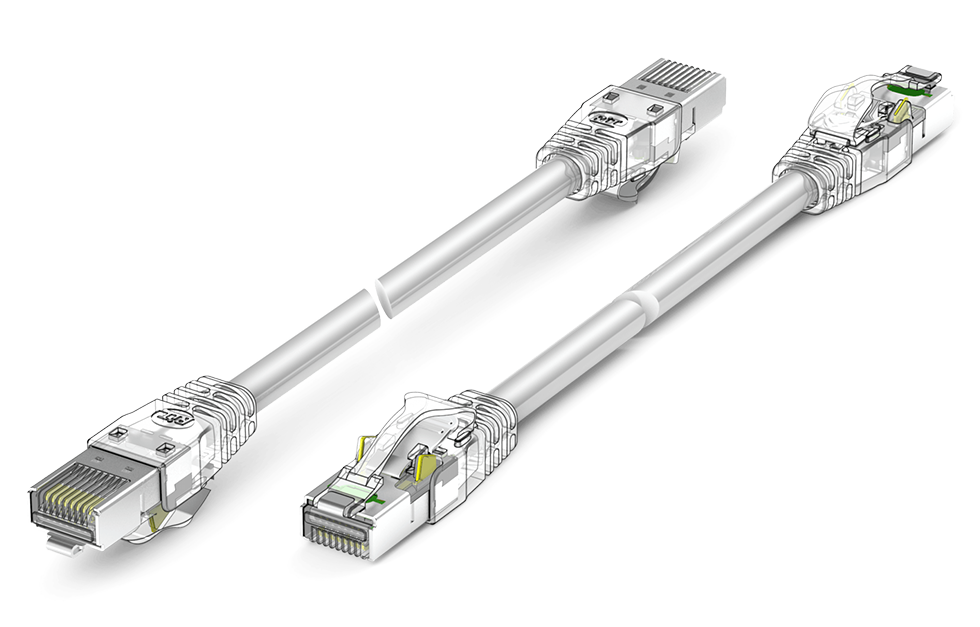

Коммутационный шнур PatchView+ для кросс-коннекта

• Четырехпарный кабель "витая-пара" Категории 6А, 26AWG.
• Экранированное исполнение S/FTP.
• Экранированные вилки RJ-45 с двумя внешними контактами и ID метками.
• Гибкий компактный нелитой хвостовик вилки увеличивает срок службы шнура.
• Оболочка LSZH голубого цвета.
• Соответствует стандартам ANSI/TIA/EIA-568-B.2-10, ISO/IEC 11801 редакция 2.1 и CENELEC EN50173 (200x).

Коммутационный шнур PatchView+ для интер-коннекта

• Четырехпарный кабель "витая-пара" Категории 6А, 26AWG.
• Экранированное исполнение S/FTP.
• Полностью экранированные вилки RJ-45 с двумя внешними контактами и ID метками.
• Гибкий компактный нелитой хвостовик вилки увеличивает срок службы шнура.
• Оболочка LSZH серого цвета.
• Соответствует стандартам ANSI/TIA/EIA-568-B.2-10, ISO/IEC 11801 редакция 2.1 и CENELEC EN50173 (200x).
• Крышка с ID меткой поставляется отдельно.

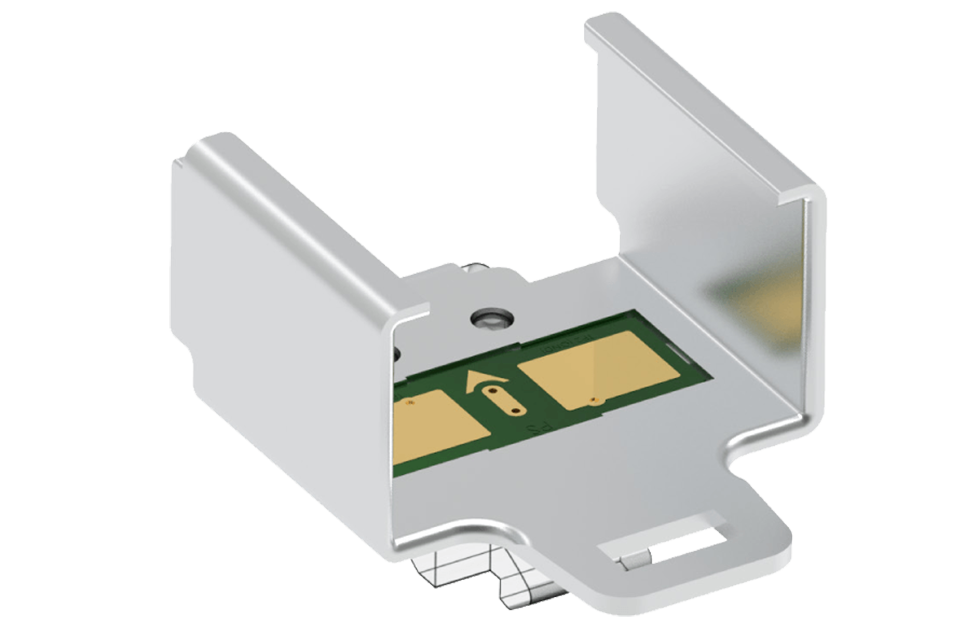

ID метки являются запатентованным решением RiT Tech и служат для идентификации всех портов активного сетевого оборудования. Позволяют в режиме реального времени контролировать и обновлять данные о коммутации СКС и сетевого оборудования. Предназначены для установки на разъем RJ-45 коммутационных шнуров для интер-коннекта.

Особенности:

• ID метка для медных патч-кордов PatchView+
• Обеспечивает уникальную идентификацию во всей системе.
• Имеет красный LED индикатор.
• Не выходит за габариты стандартной модульной вилки интерфейса RJ-45.
• Поддерживается только коммутационными шнурами PatchView+ для интер-коннекта от компании RiT.
