Система изоляции горячих и холодных коридоров
Система изоляции коридоров призвана обеспечить безопасность, оптимальное энергопотребление и высокую отказоустойчивость современного дата-центра. На этапе проектирования или на базе существующего ЦОД ряды серверных шкафов легко преобразовать в горячий или холодный коридоры с помощью дополнительного комплекта оборудования. Разделение воздушных потоков внутри шкафов позволяет организовать эффективное охлаждение и снижает риски локального перегрева оборудования, а также сократить мощность охлаждающего оборудования дата-центра.
Компания Ритех предлагает автономную систему изоляции для организации коридоров высотой до 48U и шириной от 900 до 1800 мм. В состав системы входят:
- Комплект раздвижных остекленных дверей
- Комплект продольных балок
- Комплект торцевых остекленных панелей
- Торцевые опорных рам
- Регулируемые опорные стойки
- Вертикальных заглушек между шкафами
- Заглушки для изоляции
- Заглушки для цоколя
- Потолочные панели.
Комплект изоляции создается на базе новых или уже имеющихся монтажных шкафов и других конструктивов, может быть смонтирован в рядах шкафов различной высоты и габаритов с неполным заполнением ряда. Комплект может быть построен с использованием технологии:
- Изолированный холодный коридор
- Изолированный горячий коридор
- Горячий коридор с вытяжной трубой.
Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150. Комплект изоляции предназначен для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5º С до +40º С и относительной влажности окружающего воздуха – 80% при 25º С.
Для реорганизации существующего ЦОД подойдет концепция холодного коридора. В этом случае изолируется холодный поток воздуха, который поступает в шкафы, постепенно нагревается и попадает в серверное помещение, а затем заново поступает в систему охлаждения. Как правило такая схема циркуляции воздуха реализуется в помещениях с высокими потолками, когда есть возможность установки фальшпола, через который в шкафы подается охлажденных воздух. За счет того, что горячий воздух выбрасывается в машинный зал, температура воздуха в этом помещении может достигать 35 - 38º C.
Альтернативным решением является концепция горячего коридора. На этапе проектирования ЦОД расчитывается необходимая мощность охлаждающего оборудования. На этапе строительства формируется ряд серверных шкафов, между которыми устанавливают кондиционеры. Охлажденный воздух поступает в шкаф из серверного помещения, после вентиляции оборудования он поступает в рядом стоящий кондиционер, охлаждается и выбрасывается обратно в машинный зал. Таким образом в помещении ЦОД поддерживается комфортная температура для работы обслуживающего персонала - 20 - 25º С. Горячий воздух из кондиционера попадает в изолированное пространство коридора, после чего тепло рассеивается.
| Артикул | Описание |
|---|---|

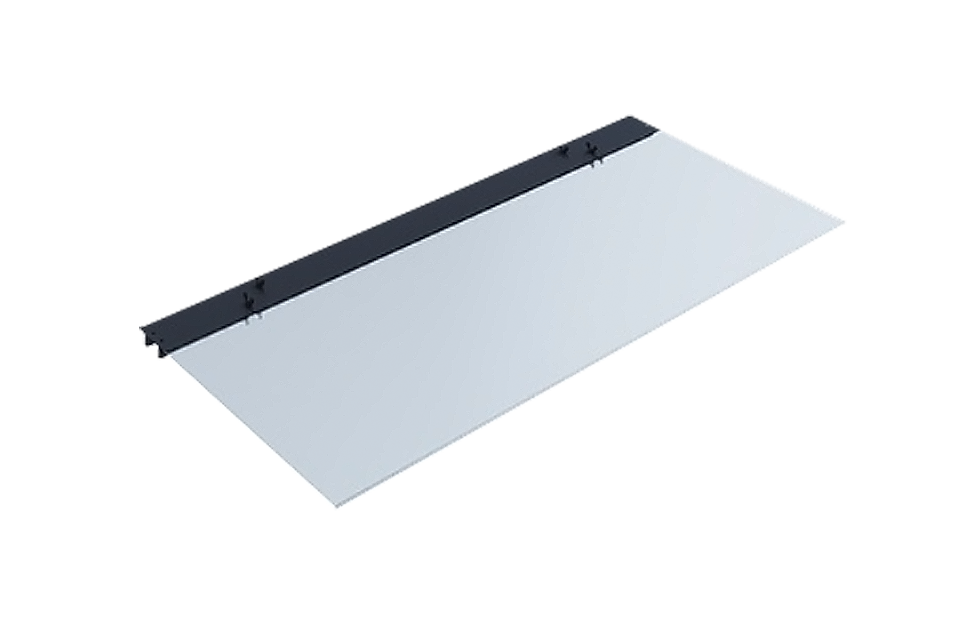

| R-539544 | DC SYS Панель потолочная, 300х900 мм, черная |
| R-739544 | DC SYS Панель потолочная, 300х1200 мм, черная |
| R-113354 | DC SYS Панель потолочная, 300х1500 мм, черная |
| R-213354 | DC SYS Панель потолочная, 300х1800 мм, черная |
| R-639544 | DC SYS Панель потолочная, 600х900 мм, черная |
| R-839544 | DC SYS Панель потолочная, 600х1200 мм, черная |
| R-939544 | DC SYS Панель потолочная, 600х1500 мм, черная |
| R-049544 | DC SYS Панель потолочная, 600х1800 мм, черная |
| R-149544 | DC SYS Панель потолочная, 800х900 мм, черная |
| R-249544 | DC SYS Панель потолочная, 800х1200 мм, черная |
| R-349544 | DC SYS Панель потолочная, 800х1500 мм, черная |
| R-449544 | DC SYS Панель потолочная, 800х1800 мм, черная |
| R-549544 | DC SYS Панель потолочная, 900х1200 мм, черная |

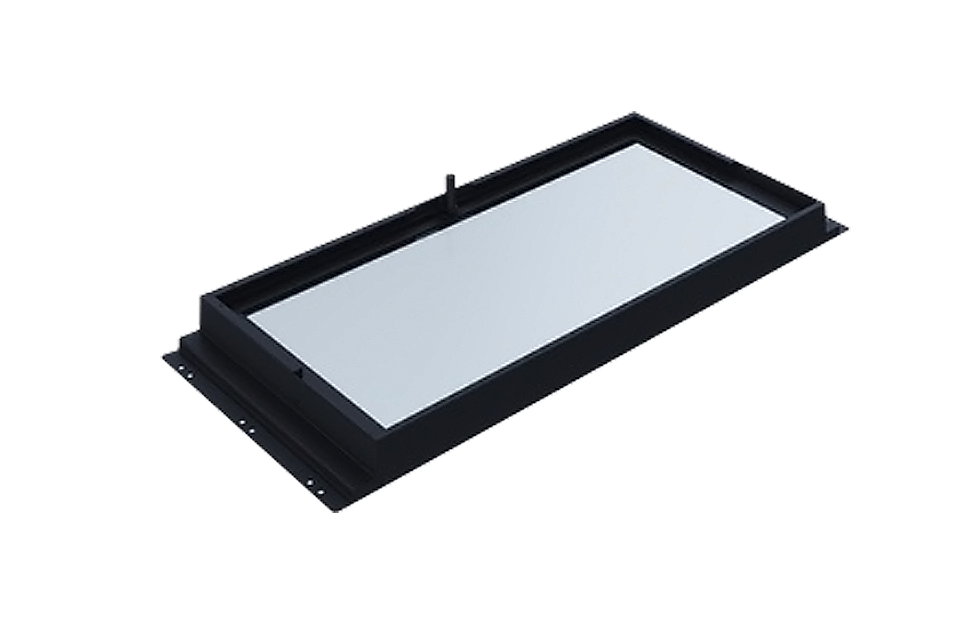

| R-649544 | DC SYS Панель потолочная, 600х900 мм, с функцией аварийного открывания, черная |
| R-749544 | DC SYS Панель потолочная, 600х1200 мм, с функцией аварийного открывания, черная |
| R-849544 | DC SYS Панель потолочная, 600х1500 мм, с функцией аварийного открывания, черная |
| R-949544 | DC SYS Панель потолочная, 600х1800 мм, с функцией аварийного открывания, черная |
| R-059544 | DC SYS Панель потолочная, 800х900 мм, с функцией аварийного открывания, черная |
| R-159544 | DC SYS Панель потолочная, 800х1200 мм, с функцией аварийного открывания, черная |
| R-259544 | DC SYS Панель потолочная, 800х1500 мм, с функцией аварийного открывания, черная |
| R-359544 | DC SYS Панель потолочная, 800х1800 мм, с функцией аварийного открывания, черная |
| R-724354 | DC SYS Комплект балок продольных, 500 мм, с торцевой щеткой, черный |
| R-459544 | DC SYS Комплект балок продольных, 600 мм, с торцевой щеткой, черный |
| R-559544 | DC SYS Комплект балок продольных, 800 мм, с торцевой щеткой, черный |
| R-659544 | DC SYS Комплект балок продольных, 900 мм, с торцевой щеткой, черный |
| R-762374 | DC SYS Комплект балок продольных, 1200 мм, с торцевой щеткой, черный |
| R-759544 | DC SYS Комплект балок продольных, 2400 мм, с торцевой щеткой, черный |

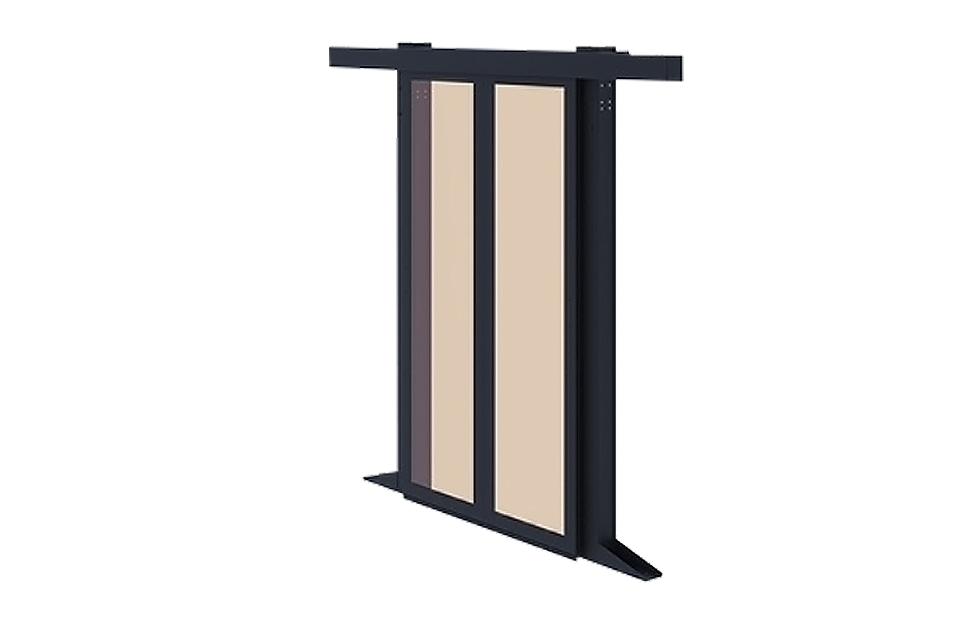

| R-859544 | DC SYS Комплект дверей со стеклом, раздвижных, для коридора 900 мм, черный |
| R-959544 | DC SYS Комплект дверей со стеклом, раздвижных, для коридора 1200 мм, черный |
| R-069544 | DC SYS Комплект дверей со стеклом, раздвижных, для коридора 1500 мм, черный |
| R-169544 | DC SYS Комплект дверей со стеклом, раздвижных, для коридора 1800 мм, черный |
| R-269544 | DC SYS Комплект торцевых панелей со стеклом для коридора 900 мм, черный |
| R-369544 | DC SYS Комплект торцевых панелей со стеклом для коридора 1200 мм, черный |
| R-469544 | DC SYS Комплект торцевых панелей со стеклом для коридора 1500 мм, черный |
| R-569544 | DC SYS Комплект торцевых панелей со стеклом для коридора 1800 мм, черный |

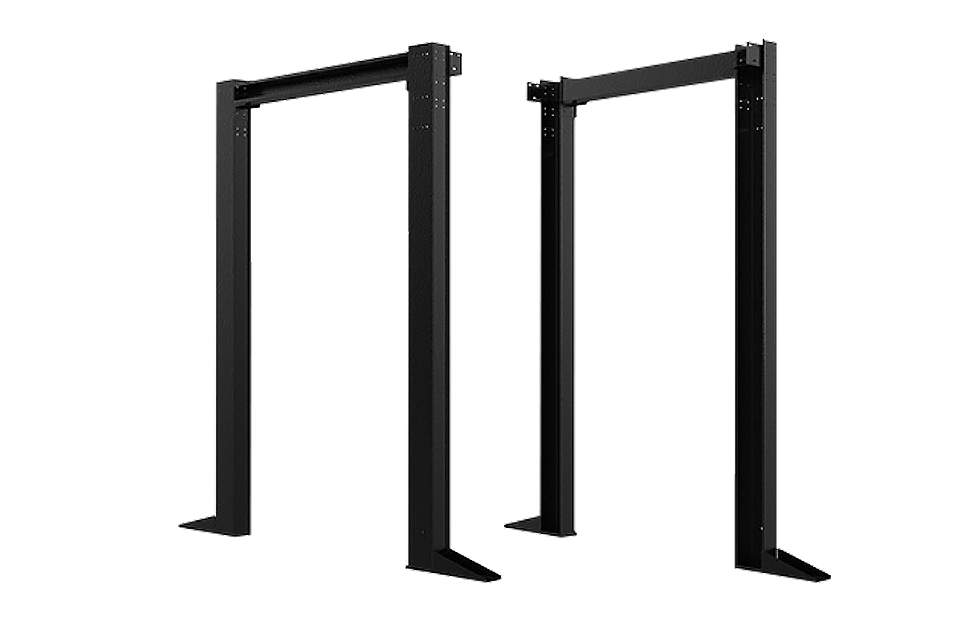

| R-669544 | DC SYS Рама опорная, торцевая, для коридора 900 мм, черная |
| R-769544 | DC SYS Рама опорная, торцевая, для коридора 1200 мм, черная |
| R-869544 | DC SYS Рама опорная, торцевая, для коридора 1500 мм, черная |
| R-969544 | DC SYS Рама опорная, торцевая, для коридора 1800 мм, черная |
| R-913354 | DC SYS Комплект монтажный для опорной рамы, переход 42-45U, для коридора 900 мм, черный |
| R-023354 | DC SYS Комплект монтажный для опорной рамы, переход 42-45U, для коридора 1200 мм, черный |
| R-123354 | DC SYS Комплект монтажный для опорной рамы, переход 42-45U, для коридора 1500 мм, черный |
| R-223354 | DC SYS Комплект монтажный для опорной рамы, переход 42-45U, для коридора 1800 мм, черный |
| R-323354 | DC SYS Комплект монтажный для опорной рамы, переход 42-48U, для коридора 900 мм, черный |
| R-423354 | DC SYS Комплект монтажный для опорной рамы, переход 42-48U, для коридора 1200 мм, черный |
| R-523354 | DC SYS Комплект монтажный для опорной рамы, переход 42-48U, для коридора 1500 мм, черный |
| R-623354 | DC SYS Комплект монтажный для опорной рамы, переход 42-48U, для коридора 1800 мм, черный |
| R-079544 | DC SYS Стойка опорная, регулируемая, 42-48U, черная |
| R-179544 | DC SYS Заглушка вертикальная между шкафами, 42U, ширина 600 мм, черная |
| R-279544 | DC SYS Заглушка вертикальная между шкафами, 42U, ширина 800 мм, черная |
| R-379544 | DC SYS Заглушка вертикальная между шкафами, 45U, ширина 600 мм, черная |
| R-479544 | DC SYS Заглушка вертикальная между шкафами, 45U, ширина 800 мм, черная |
| R-579544 | DC SYS Заглушка вертикальная между шкафами, 48U, ширина 600 мм, черная |
| R-679544 | DC SYS Заглушка вертикальная между шкафами, 48U, ширина 800 мм, черная |
| R-313354 | DC SYS Заглушка для изоляции 3U, ширина 300 мм, черная |
| R-413354 | DC SYS Заглушка для изоляции 3U, ширина 600 мм, черная |
| R-513354 | DC SYS Заглушка для изоляции 3U, ширина 800 мм, черная |
| R-613354 | DC SYS Заглушка для изоляции 5U, ширина 300 мм, черная |
| R-713354 | DC SYS Заглушка для изоляции 5U, ширина 600 мм, черная |
| R-813354 | DC SYS Заглушка для изоляции 5U, ширина 800 мм, черная |
| R-140894 | DC SYS Заглушка цоколя горизонтальная, 300 мм, черная |
| R-778544 | DC SYS Заглушка цоколя горизонтальная, 600 мм, черная |
| R-879544 | DC SYS Заглушка цоколя горизонтальная, 800 мм, черная |
| R-979544 | DC SYS Комплект уплотнителя для изоляции, негорючий, 5 м, черный |
