Телекоммуникационные и серверные шкафы для ЦОД

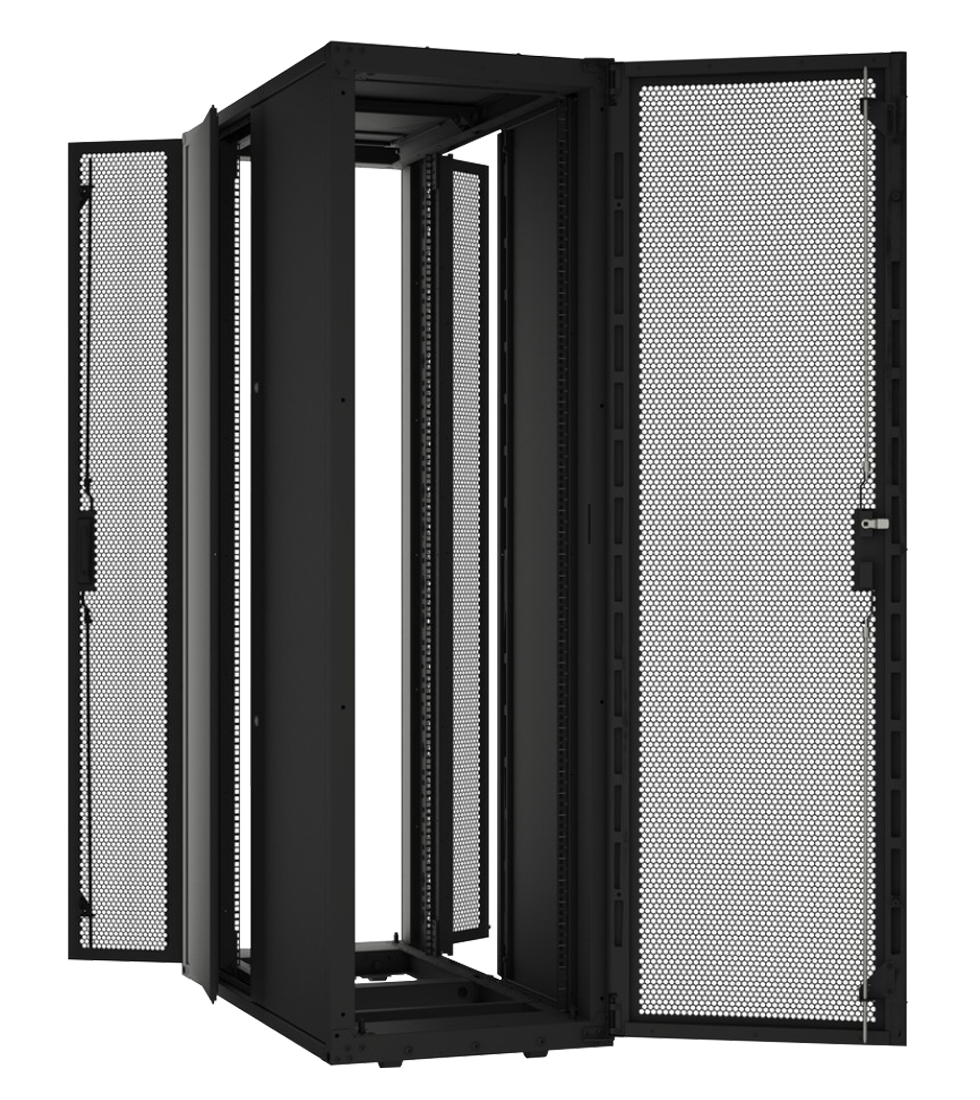

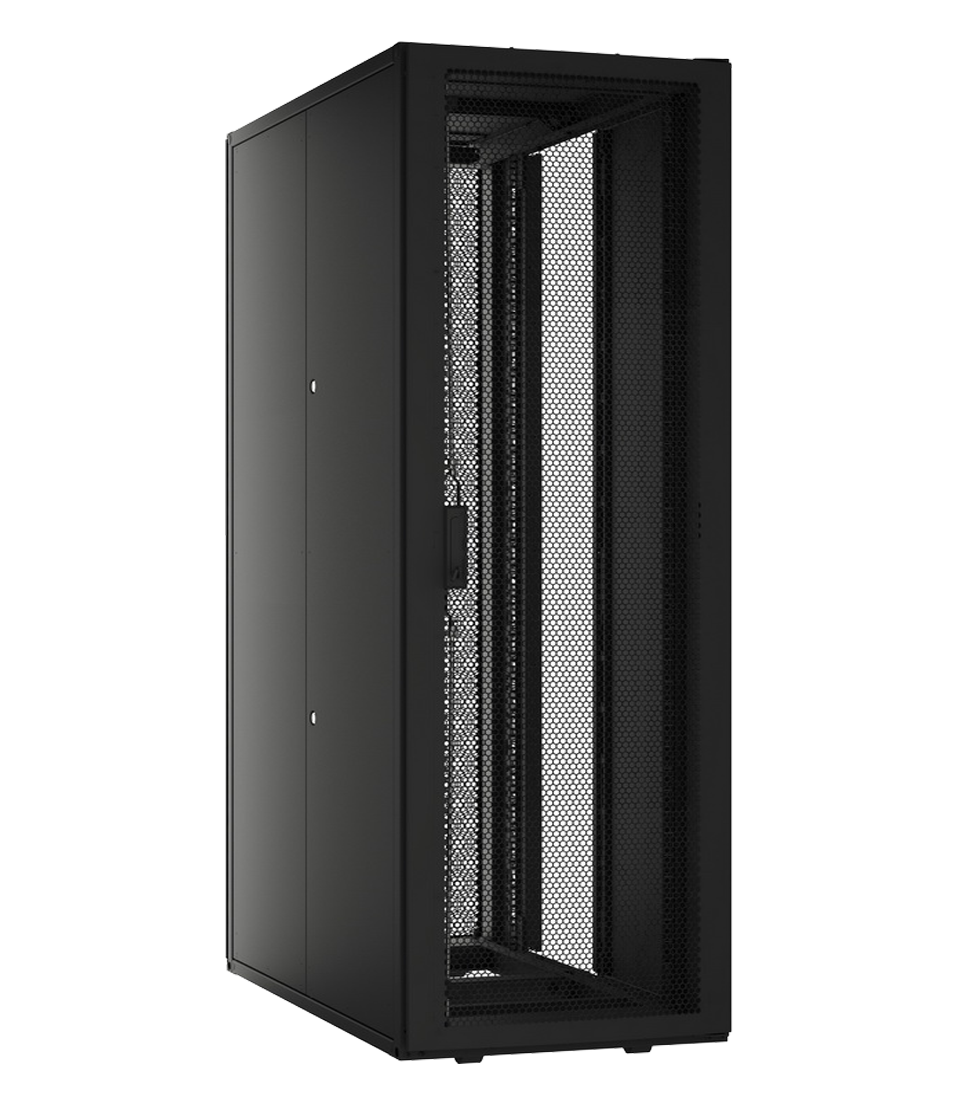

Серверные шкафы серии RMS разработаны специально для использования в дата-центрах, а также в офисных и промышленных помещениях. Удобная конструкция позволяет проводить обслуживание на 360º благодаря наличию доступа с любой стороны к внутреннему пространству: спереди шкаф оборудован перфорированной дверью, сзади - двумя распашными перфорированными дверьми, а по бокам распашными двухстворчатыми боковыми панелями, запираемыми на ключ. Все двери и панели комплектуются цилиндрическими замками для безынструментального доступа к оборудованию внутри шкафа. Крыша оснащена несколькими щеточными вводами, расположенными вдоль боковых стенок, для распределенного подвода медного или оптоволоконного кабелей.

Шкафы серии RMS имеют усиленную конструкцию, рассчитанную на максимальную нагрузку до 1700 кг благодаря силовым рамам и аппаратным стройкам, выполненным из листовой стали толщиной 1,5 мм, и монтажным рамам - из листовой стали толщиной 2 мм. Также в зависимости от конфигурации, они могут поставляться глубиной 1070 или 1200 мм. Все это позволяет не только обеспечить удобную установку два ряда активного и пассивного оборудования, серверов или источников бесперебойного питания, но также в нижней части разместить дополнительные аккумуляторные батареи для ИБП, что в свою очередь позволяет организовать дата-центры с отказоустойчивостью Уровня 4.

Передние и задние монтажные стойки регулируются по глубине и имеют маркировку посадочных мест спереди и сзади, что ускоряет установку оборудования. С тыльной стороны шкафа установлены два регулируемых вспомогательных канала для безынструментальной установки аксессуаров. В зависимости от задачи в каждый канал можно использовать вспомогательные компоненты (розеточные блоки питания PDU, вертикальные кабельные организаторы и т.д.).

В зависимости от комплектации, шкафы RMS могут поставляться с боковыми панелями или без них для объединения и установки нескольких корпусов с возможностью организации изолированного пространства в рамках концепции "холодный коридор". Для этого в шкафах сразу установлена крепежная арматура, позволяющая соединять установленные в ряд шкафы и придавать им дополнительную устойчивость. Каркас шкафа и все основные элементы (крыша, боковые панели, петли, передняя, задняя двери и монтажные направляющие) являются эквипотенциальными поверхностями. На каркасе предусмотрено 6 резьбовых вставок для присоединения внешнего заземляющего проводника, что полностью гарантирует электробезопасность для активного оборудования.

Шкафы выпускаются высотой от 42 до 48U, шириной 600 или 800 мм и глубиной 1070 или 1200 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются в полностью собранном виде.

Особенности:

• Серверные шкафы серии RMS.
• Высота: от 42U до 48U.
• Ширина: 600 или 800 мм.
• Глубина: 1070 или 1200 мм.
• Максимальная нагрузка до 1700 кг.
• Двери: передняя перфорированная, задние распашные перфорированные.
• Перфорация дверей: 80%.
• Боковые панели сплошные двухстворчатые, запираемые на ключ.
• Крыша оснащена несколькими щеточными вводами для распределенного ввода.
• Возможна поставка без боковых панелей для объединения шкафов в один ряд.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в собранном виде.

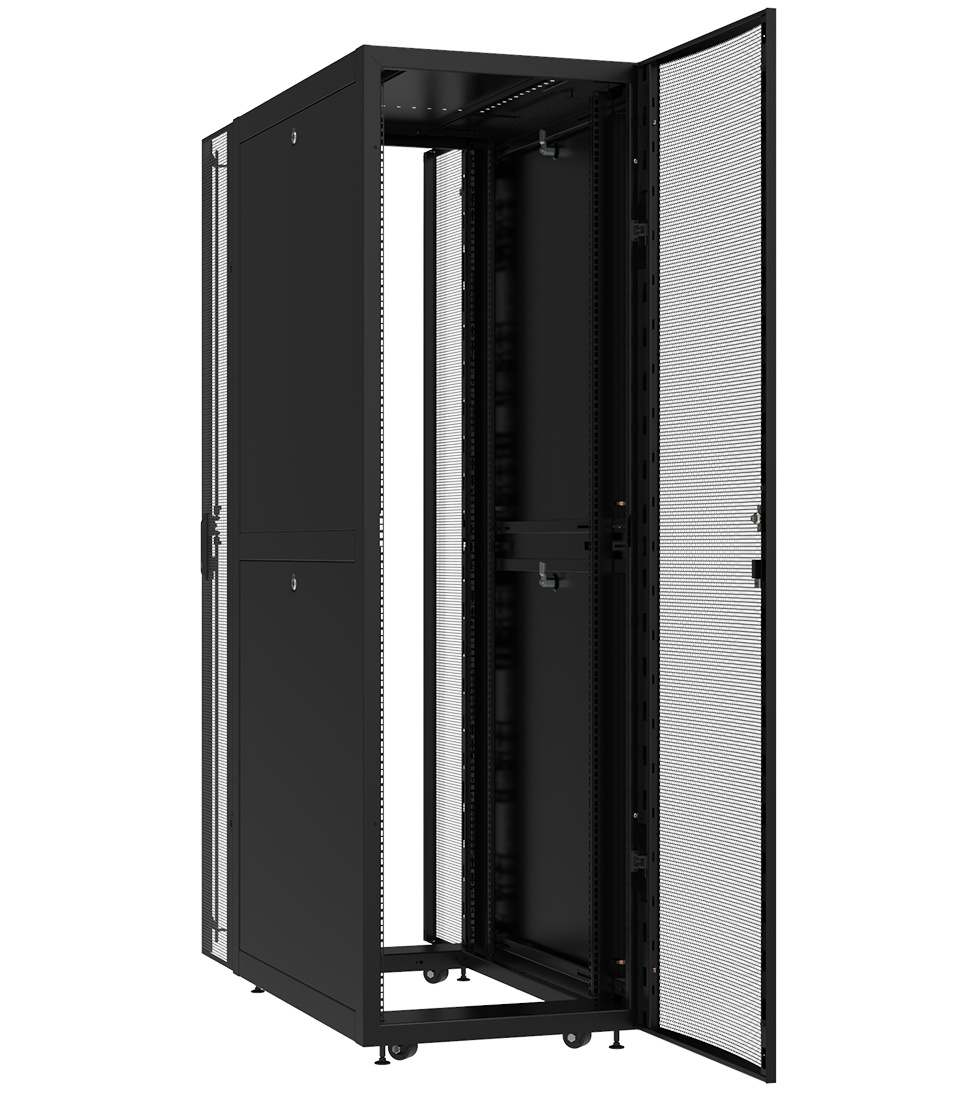

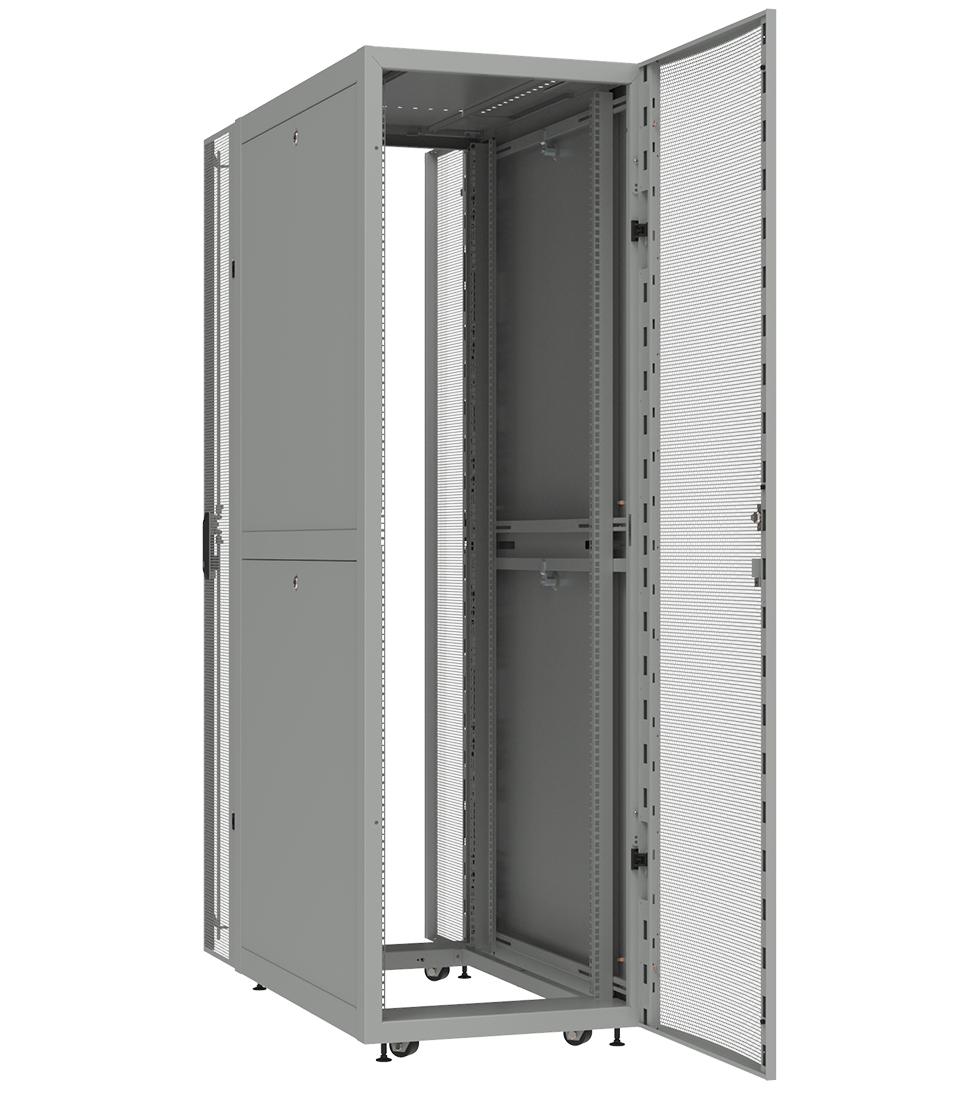

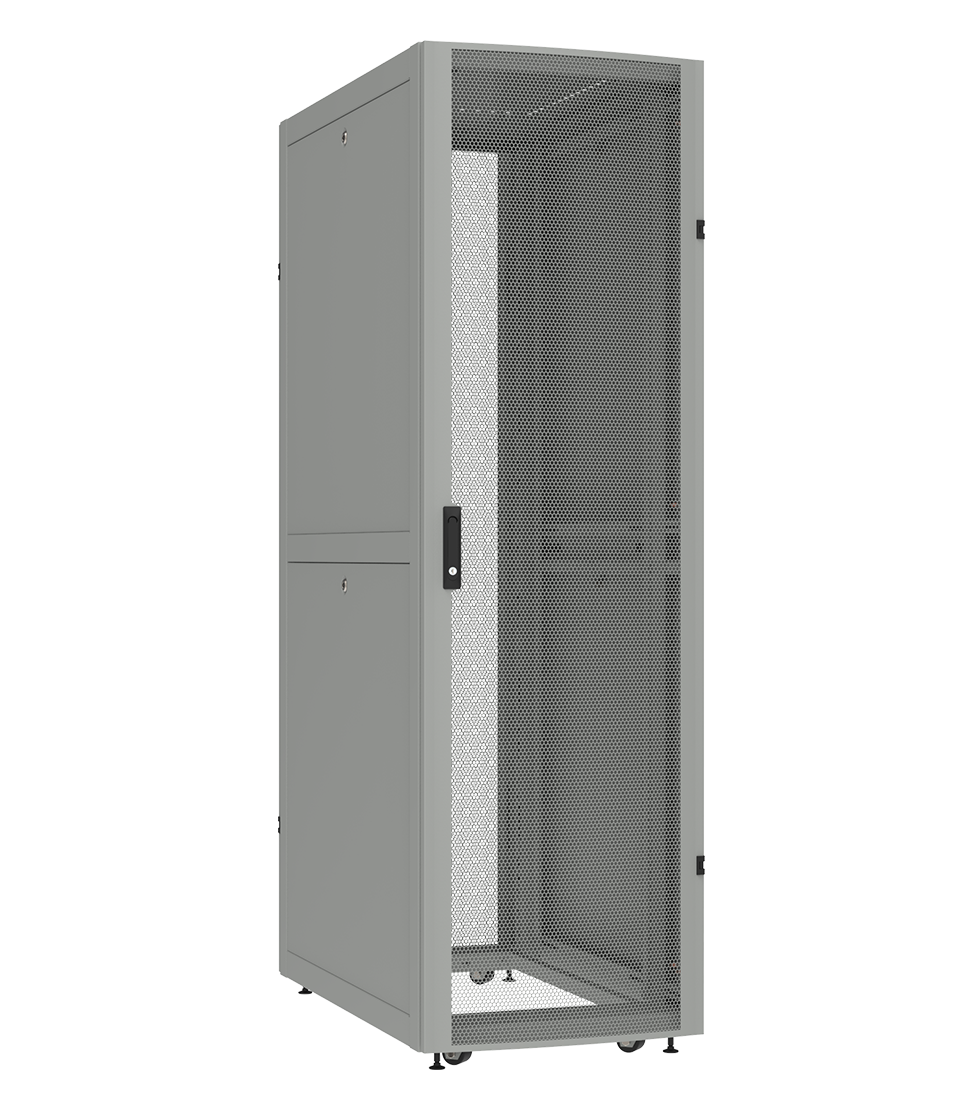

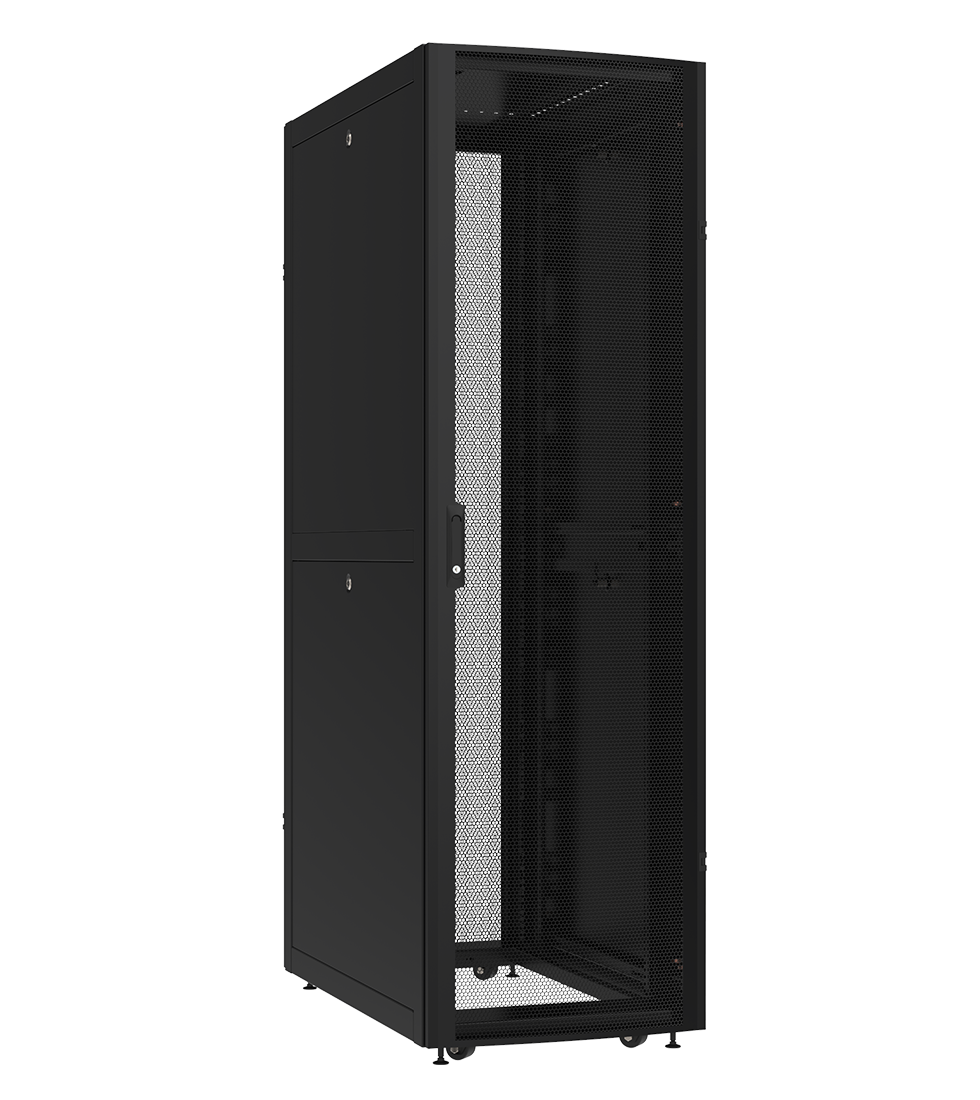

Серия Level 3 SERV максимально адаптирована для применения в центрах обработки данных (ЦОД), а также для реализации магистральных и горизонтальных линий структурированных кабельных систем в офисном пространстве и промышленных предприятиях. Удобная конструкция позволяет проводить двухстороннее обслуживание благодаря наличию передней перфорированной двери и двойной распашной перфорированной двери, расположенной сзади шкафа. При желании можно обеспечить доступ к оборудованию по бокам шкафа, отдельно к верхнему пространству и отдельно к нижнему, благодаря съемным секционным боковым панелям, запираемым на ключ. Съемная крыша оснащена пятью щеточными вводами, расположенными как вдоль боковых стенок, так и над передней дверью, для распределенного подвода медного или оптоволоконного кабелей.

Шкафы серии Level 3 SERV рассчитаны под максимальную распределенную статическую нагрузку до 1500 кг при использовании регулируемых ножек. Максимально допустимая распределенная статическая нагрузка до 1700 кг при использовании 6 регулируемых ножек и жестком соединении не менее трех шкафов в ряд. Объединение шкафов допускается с установленными легкосъемными боковыми панелями для локализации внутреннего пространства каждого шкафа с целью разделения воздушных потоков для охлаждения активного оборудования. Максимальная допустимая динамическая нагрузка до 1030 кг при перемещении шкафа на роликах. Силовые рамы и аппаратные стройки выполненным из листовой стали толщиной 1,5 мм, монтажные рамы - из листовой стали толщиной 2 мм. В зависимости от конфигурации, шкафы поставляются глубиной 1000 или 1130 мм. Все это позволяет не только обеспечить удобную установку два ряда активного и пассивного оборудования, серверов или источников бесперебойного питания, но также в нижней части разместить дополнительные аккумуляторные батареи для ИБП, что в свою очередь позволяет организовать дата-центры с отказоустойчивостью Уровня 4.

Регулировка вертикальных монтажных профилей шкафа осуществляется плавно, без снятия болтов, с точным позиционированием благодаря нанесенной разметке на поперечинах шкафа. Это позволяет расширить диапазон регулировок для более точной установки активного и пассивного оборудования. На монтажные профили нанесена маркировка для нумерации юнитов. Вертикальные органайзеры размещаются вне зоны юнитового пространства и служат для крепления коммуникаций и оборудования несколькими способами - как с помощью винтов и/или стяжек-липучек, так и безынструментальным методом. Для создания единого контура заземления все элементы шкафа соединены между собой проводами заземления.

Шкафы выпускаются высотой от 42 до 54U, шириной 600, 750 или 800 мм и глубиной 1000 или 1130 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Подходят как для эксплуатации в дата-центрах (ЦОД), так и для технических помещений, не содержащих токопроводящей пыли и агрессивных веществ, вызывающих коррозию. Поставляются в полностью собранном виде. Комплект заземления, освещение, горизонтальные блоки розеток, вертикальные и горизонтальные органайзеры и вентиляторные блоки поставляются отдельно.

Особенности:

• Серверные шкафы серии Level 3 SERV.
• Высота: от 42U до 54U.
• Ширина: 600, 750 или 800 мм.
• Глубина: 1000 или 1130 мм.
• Максимальная статическая нагрузка до 1500 кг или до 1700 кг при объединении до 3 шкафов вряд.
• Двери: передняя перфорированная, задние распашные перфорированные.
• Перфорация дверей: не менее 86%.
• Боковые панели сплошные двухсекционные съемные, запираемые на ключ.
• Съемная крыша оснащена несколькими щеточными вводами для распределенного ввода.
• Объединения шкафов в один ряд без снятия боковых панелей.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в собранном виде.

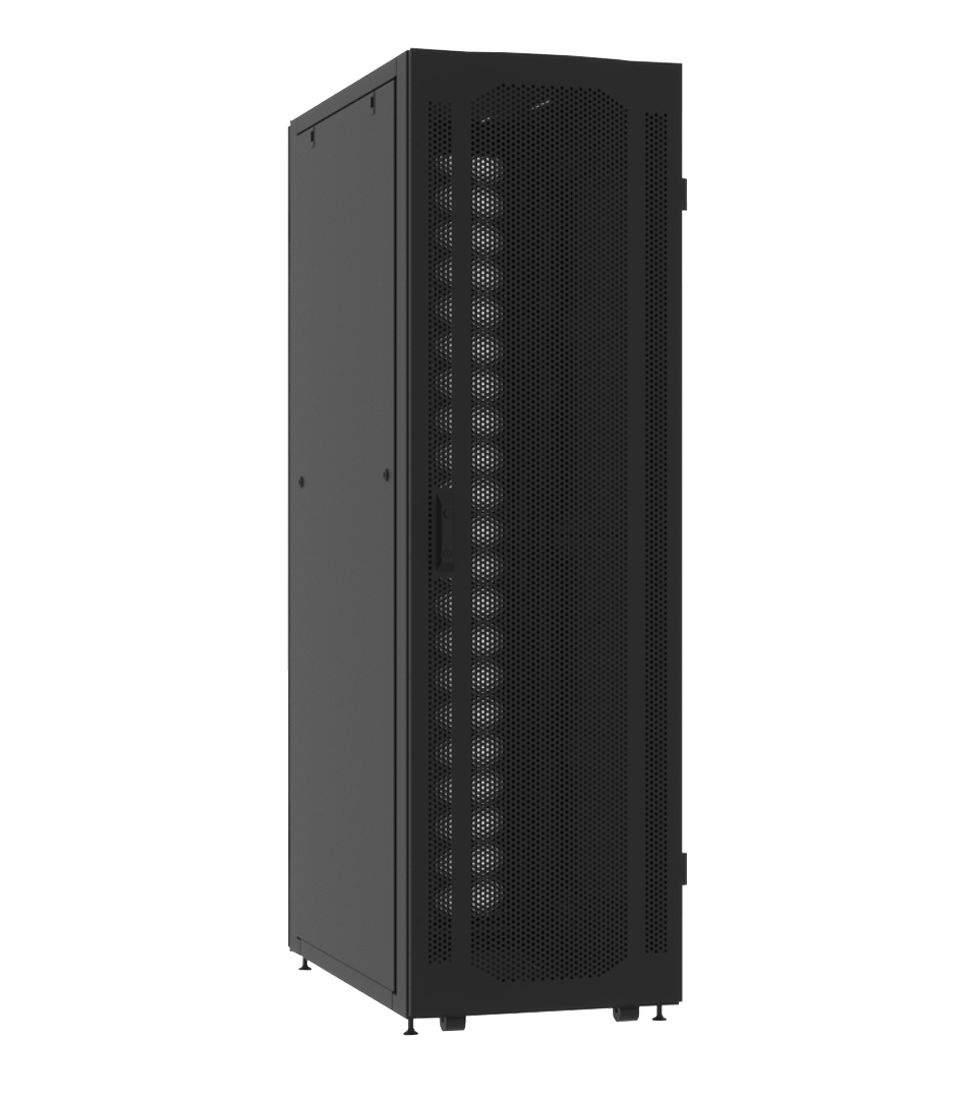

Level 2 PRO - самая бюджетная серия серверных шкафов в линейке компании Ритех. Это сборные конструктивы для установки сетевого, телекоммуникационного, вспомогательного монтажного оборудования 19" стандарта. Благодаря широкому выбору размеров от 18U до 48U данная серия идеально подойдет как для построения ЦОД, так и для сервера небольших габаритов. Удобная конструкция позволяет проводить двухстороннее обслуживание благодаря наличию передней двери и двойной распашной двери, расположенной сзади шкафа. Боковые панели крепятся на замки в двух точках. В крыше имеются преднарезанные отверстия для установки кабельных вводов спереди и сзади шкафа и вентиляторных модулей в центральной части.

Шкафы серии Level 2 PRO рассчитаны под максимальную распределенную статическую нагрузку до 1300 кг. Возможна поставка без боковых панелей для объединения нескольких шкафов в один ряд, а также только с левой или правой панелью для оснащения крайних шкафов в ряду. Объединение шкафов в единую жесткую конструкцию осуществляется с помощью специальных соединительных рамок. Силовые рамы и аппаратные стройки выполненным из листовой стали толщиной 1,5 мм, монтажные рамы - из листовой стали толщиной 2 мм. Это позволяет не только обеспечить удобную установку активного и пассивного оборудования, серверов или источников бесперебойного питания, но также в нижней части разместить дополнительные аккумуляторные батареи для ИБП, что в свою очередь позволяет организовать дата-центры с отказоустойчивостью Уровня 4. В зависимости от глубины шкафа - 600, 800, 1000 или 1200 мм - возможна установка телекоммуникационного или сетевого оборудования в один ряд с возможностью двухстороннего обслуживания или в два ряда, для реализации высокоэффективного ЦОД.

Сзади и спереди шкафа установлены монтажные стойки для крепления оборудования. Регулировка стоек осуществляется с шагом 10 мм, что обеспечивает высокую точность позиционирования внутри шкафа и, как следствие, более удобную установку оборудования. Для создания единого контура заземления все элементы шкафа соединены между собой проводами заземления.

Шкафы выпускаются высотой от 18 до 48U, шириной 600 или 800 мм и глубиной 600, 800, 1000 или 1200 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. По желанию шкафы могут поставляться с дверьми различного исполнения: перфорированными, цельнометаллическими или остекленными, что позволяет обеспечить различный уровень безопасности и по-разному организовать движение воздушных потоков как внутри шкафов, так и в серверном помещении в целом. Серия Level 2 PRO поставляется в разобранном виде, что обеспечивает удобную транспортировку и перемещение внутри здания. Комплект заземления, цоколи, вентиляторные модули, полки, кабельные вводы, вертикальные и горизонтальные органайзеры, фильтры, освещение, вертикальные и горизонтальные блоки розеток поставляются отдельно.

Особенности:

• Серверные шкафы серии Level 2 PRO.
• Высота: от 18U до 48U.
• Ширина: 600 или 800 мм.
• Глубина: 600, 800, 1000 или 1200 мм.
• Максимальная статическая нагрузка до 1300 кг.
• Двери: передняя одинарная, задние распашные.
• Исполнение дверей: металлические с перфорацией и сплошные.
• Боковые панели сплошные, запираемые на ключ.
• Крыша оснащена двумя преднарезанными отверстиями для установки щеточных вводов.
• Возможна поставка без боковых панелей для объединения шкафов в один ряд.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в разобранном виде.
