Универсальные напольные шкафы и открытые стойки

Шкафы серии Level 3 предназначены для установки телекоммуникационного активного и пассивного оборудования и размещения в офисных помещениях, в медицинских учреждениях и промышленных закрытых помещениях для реализации магистральных и горизонтальных линий структурированных кабельных систем. Удобная конструкция шкафа позволяет проводить двухстороннее обслуживание благодаря наличию передней двери и двойной распашной двери, расположенной сзади шкафа. В зависимости от исполнения шкафы могут комплектоваться 1) с перфорированными дверьми и дном с возможностью установки воздушного фильтра или 2) с передней остекленной (толщина 4 мм) дверью, задними распашными цельнометаллическими дверьми и дном с выдвижным воздушным фильтром. При желании можно обеспечить доступ к оборудованию по бокам шкафа, отдельно к верхнему пространству и отдельно к нижнему, благодаря съемным секционным боковым панелям, запираемым на ключ. Крыша оснащена двумя преднарезанными отверстиями, расположенными над передней или задними дверьми, для установки щеточных вводов для подвода медного или оптоволоконного кабелей и двумя преднарезанными отверстиями для установки вентиляторных блоков.

Шкафы серии Level 3 рассчитаны под максимальную распределенную статическую нагрузку до 1000 кг. Допускается объединение нескольких шкафов в один ряд с помощью планок, входящих в комплект поставки. Монтажные стойки выполнены из листовой стали толщиной 2 мм. В зависимости от конфигурации, шкафы поставляются глубиной 600, 800, 1000 или 1200 мм, оборудование может устанавливаться как в один ряд, так и в два. А в шкафах шириной 800 мм имеется возможность установки щеточных вводов или заглушек в монтажные профили. Поставляются как с шарнирными регулируемыми ножками для установки на неровный пол, так и поворотными роликами для перемещения на небольшой площади.

Шкафы выпускаются высотой от 24 до 47U, шириной 600 или 800 мм и глубиной 600, 800, 1000 или 1200 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются полуразобранными в компактном упаковке из 3 коробок. В комплект поставки входят: щеточный ввод, 4 опорных ролика в основание, 4 вертикальных кабельных органайзера по всей высоте шкафа с многоразовыми стяжками-липучками, выдвижной фильтр в основание шкафа (для шкафов с остекленной дверью), комплект винтов, шайб и гаек для сборки шкафа, комплект проводов заземления, а также комплект соединения шкафов между собой.

Особенности:

• Телекоммуникационные шкафы серии Level 3.
• Высота: от 24U до 47U.
• Ширина: 600 или 800 мм.
• Глубина: 600, 800, 1000 или 1200 мм.
• Максимальная статическая нагрузка до 1000 кг.
• Двери: передняя, задние распашные.
• Варианты поставки с дверьми: с перфорацией или металлические передние с остеклением и задние сплошные.
• Боковые панели сплошные двухсекционные съемные, запираемые на ключ.
• Крыша оснащена двумя преднарезанными отверстиями для щеточных вводов и двумя - для вентиляторных блоков.
• Дно шкафа доступно в двух комплектациях: для шкафов с остекленной дверью - с щеточным вводом и выдвижным воздушным фильтром, для шкафов с перфорированными дверьми - с преднарезанным отверстием для щеточного ввода, без фильтра.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются полуразобранными.

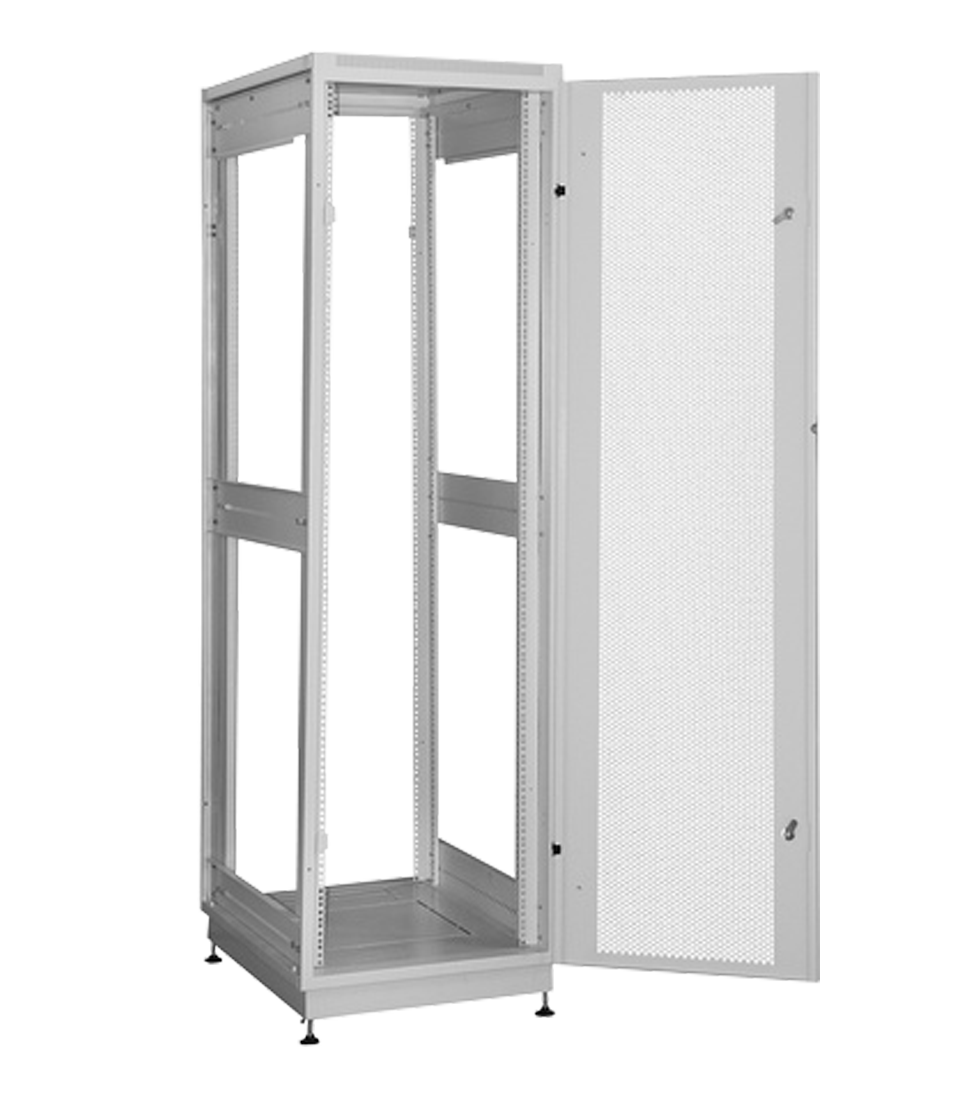

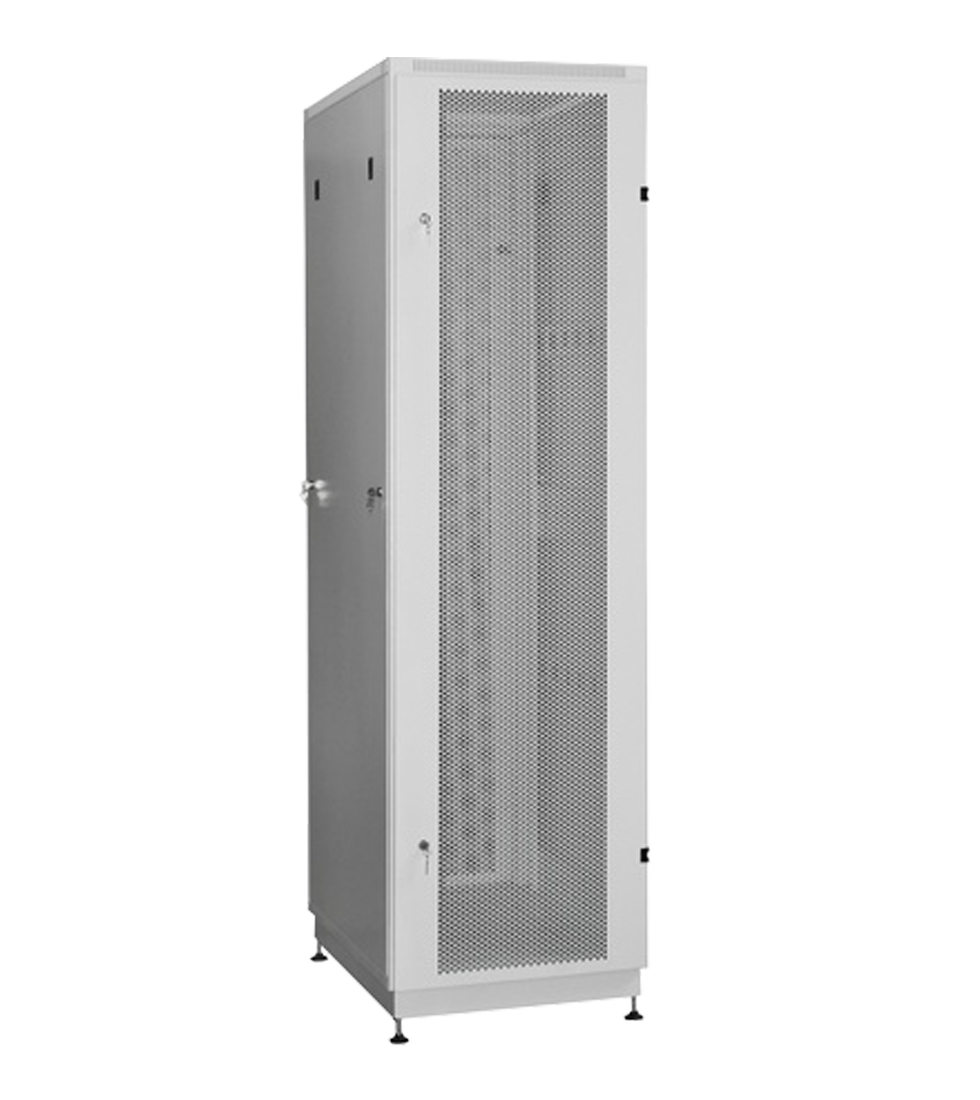

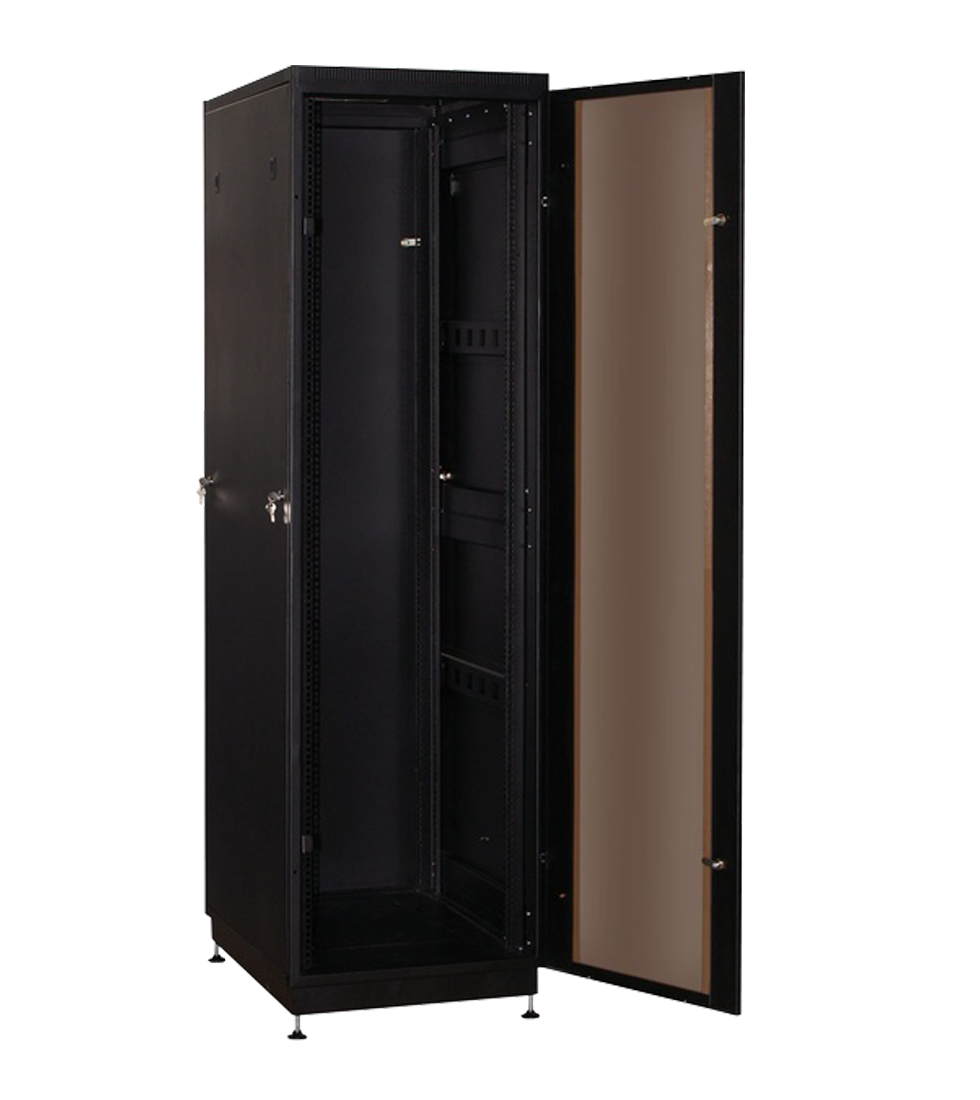

По сравнению со шкафами серии Level 3, серия Level 2 имеет упрощенную комплектацию и облегченную конструкцию, предназначенную для установки телекоммуникационного активного и пассивного оборудования относительно небольшого веса, для размещения в офисных помещениях, в медицинских учреждениях и промышленных закрытых помещениях. Удобный конструктив шкафа позволяет проводить двухстороннее обслуживание благодаря наличию передней двери и двойной распашной двери, расположенной сзади шкафа. В зависимости от исполнения шкафы могут комплектоваться 1) с перфорированными дверьми и дном с возможностью установки воздушного фильтра или 2) с передней остекленной (толщина 4 мм) дверью, задними распашными цельнометаллическими дверьми и дном с выдвижным воздушным фильтром. По бокам установлены сплошные боковые панели, запираемые на ключ. Крыша оснащена двумя преднарезанными отверстиями, расположенными над передней или задними дверьми, для установки щеточных вводов для подвода медного или оптоволоконного кабелей и двумя преднарезанными отверстиями для установки вентиляторных блоков.

Шкафы серии Level 2 предназначены для установки относительно легкого оборудования и рассчитана под максимальную распределенную статическую нагрузку до 1000 кг. Допускается объединение нескольких шкафов в один ряд с помощью планок, входящих в комплект поставки. Монтажные стойки выполнены из листовой стали толщиной 2 мм. В зависимости от конфигурации, шкафы поставляются глубиной 600, 800, 1000 или 1200 мм, оборудование может устанавливаться как в один ряд, так и в два. Поставляются с шарнирными регулируемыми ножками для установки на неровный пол.

Шкафы выпускаются высотой от 18 до 47U, шириной 600 или 800 мм и глубиной 600, 800, 1000 или 1200 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются полуразобранными в компактном упаковке из 3 коробок. В комплект поставки входят: щеточный ввод (для шкафов с остекленной дверью), 4 шарнирные ножки, выдвижной фильтр в основание шкафа (для шкафов с остекленной дверью), комплект винтов, шайб и гаек для сборки шкафа, а также комплект соединения шкафов между собой.

Особенности:

• Телекоммуникационные шкафы серии Level 3.
• Высота: от 24U до 48U.
• Ширина: 600 или 800 мм.
• Глубина: 600, 800, 1000 или 1200 мм.
• Максимальная статическая нагрузка до 1000 кг.
• Двери: передняя, задние распашные.
• Варианты поставки с дверьми: с перфорацией или металлические передние с остеклением и задние сплошные.
• Боковые панели сплошные двухсекционные съемные, запираемые на ключ.
• Крыша оснащена двумя преднарезанными отверстиями для щеточных вводов и двумя - для вентиляторных блоков.
• Дно шкафа доступно в двух комплектациях: для шкафов с остекленной дверью - с щеточным вводом и выдвижным воздушным фильтром, для шкафов с перфорированными дверьми - с преднарезанным отверстием для щеточного ввода, без фильтра.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются полуразобранными.

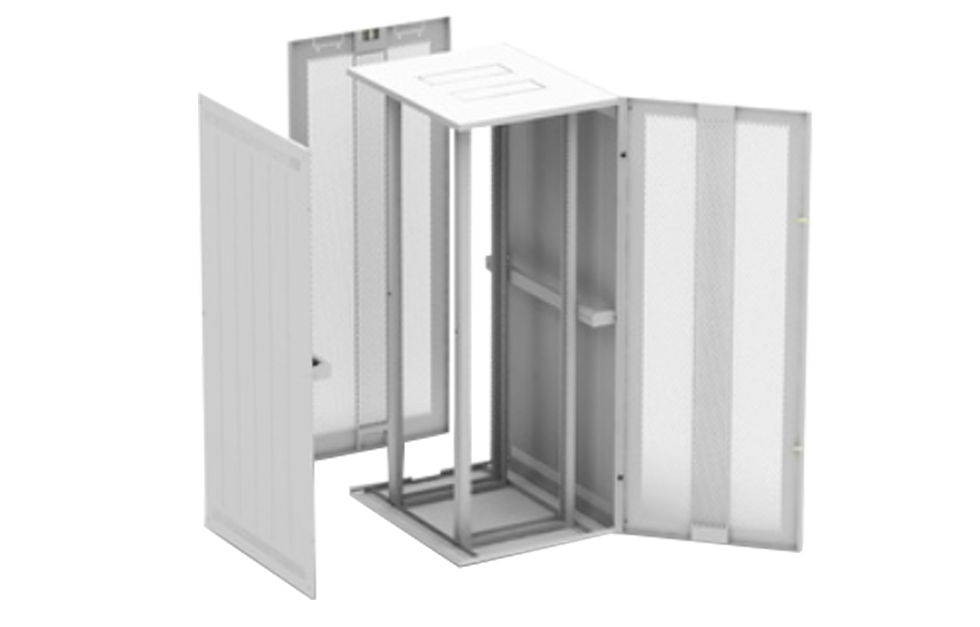

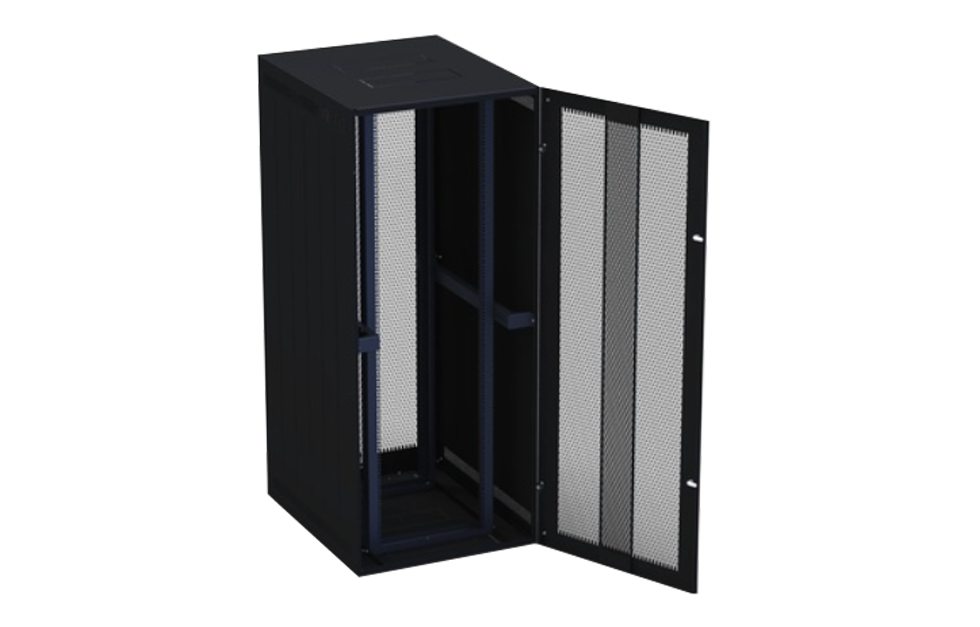

Серия Level 1 является самым экономичным решением в линейке напольных телекоммуникационных шкафов и предназначена для установки активного и пассивного телекоммуникационного и сетевого оборудования в офисных и промышленных помещениях, с максимально возможной статической нагрузкой до 400 кг. В зависимости от исполнения шкафы могут комплектоваться 1) с перфорированной дверью спереди и съемной перфорированной панелью сзади или 2) с остекленной (толщина 4 мм) дверью спереди и съемной цельнометаллической панелью сзади. По бокам установлены несъемные боковые панели с вентиляционными отверстиями по верхней и нижней стороне. Крыша оснащена двумя преднарезанными отверстиями для установки вентиляторных блоков. Рама шкафов является цельносварной конструкцией и может регулироваться по глубине относительна дна и крыши.

Ввод кабеля в шкаф осуществляется через заднюю панель, которая имеет в нижней и верхней части преднарезанные отверстия, в том числе для монтажа щеточных вводов. Задняя панель имеет безрамную конструкцию, что позволяет при необходимости снимать и устанавливать ее, не демонтируя кабель. Во всех токопроводящих частях шкафа имеются шпильки для установки проводов заземления (провода заземления поставляются отдельно). Поставляются с шарнирными регулируемыми ножками для установки на неровный пол.

Шкафы выпускаются высотой от 18 до 42U, шириной 600 или 800 мм и глубиной 600, 800 или 1000 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150 и степенью защиты IP20 по ГОСТ 14254, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются в разобранном виде в компактном упаковке из 4 коробок. Опциональное оборудование: комплект заземления, освещение, горизонтальные блоки розеток, вертикальные и горизонтальные органайзеры, вентиляторные блоки и щеточные кабельные вводы.

Особенности:

• Телекоммуникационные шкафы серии Level 1.
• Высота: от 18U до 42U.
• Ширина: 600 или 800 мм.
• Глубина: 600, 800 или 1000 мм.
• Максимальная статическая нагрузка до 400 кг.
• Двери: передняя.
• Варианты поставки: передняя дверь и задняя панель с перфорацией или металлическая передняя дверь с остеклением и задняя цельнометаллическая панель на замках.
• Задняя панель имеет преднарезанные отверстия в нижней и верхней части для ввода медных и оптоволоконных кабелей. Возможна установка щеточных кабельных вводов для предотвращения попадания пыли во внутреннее пространство шкафа.
• Боковые несъемные панели с отверстиями для вентиляции в нижней и верхней части.
• Крыша оснащена двумя преднарезанными отверстиями для установки вентиляторных блоков.
• Степень защиты IP20.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в разобранном виде.

Серверные двухрамные стойки повышенной грузоподъемности серии Rack S являются альтернативой традиционным телекоммуникационным шкафам и предназначены для установки активного и пассивного оборудования в офисных и производственных помещениях. В отличии от вторых, они не имеют внешний корпус и обеспечивают всесторонний доступ к коммутационному оборудованию для внесения изменений и настроек, благодаря чему могут использоваться в лабораториях и в отделах тестирования оборудования и программного обеспечения. Открытые стойки необходимо устанавливать в закрытых помещениях для предотвращения несанкционированного доступа к оборудованию.

Стойки состоят из двух параллельных рам, соединенных между собой специальными поперечинами со встроенными контейнерами для регулировки монтажной глубины стойки. Рамы изготовлены из холоднокатанной листовой стали толщиной 1,5-2 мм, что позволяет обеспечить максимальную распределенную статичную грузоподъемность до 1500 кг для установки тяжелого телекоммутационного оборудования при соблюдении ряда условий: основание стойки должно крепиться к полу анкерными болтами, поверхность пола должна быть абсолютной ровной для равномерного распределения нагрузки на монтажные рамы стойки. При установке стойки на шарнирные ножки максимальная распределенная грузоподъемность составляет 1000 кг, при использовании роликов с целью транспортировки стойки на небольшие расстояния максимальная распределенная грузоподъемность составляет 480 кг.

Серверные стойки Rack S выпускаются высотой от 24 до 52U, шириной 550 мм и раздвижной конструкцией до глубины 830 или 1000 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Стойки серии можно устанавливать как одиночно, так и в ряд для организации холодного коридора. Поставляются разобранными в компактной упаковке. В комплект поставки не входят шарнирные ножки и ролики для перемещения.

Особенности:

• Серверные стойки повышенной грузоподъемности серии Rack S.
• Двухрамная конструкция.
• Высота: от 24U до 54U.
• Ширина: 550 мм.
• Раздвижная конструкция до глубины: 830 или 1000 мм.
• Максимальная статическая нагрузка до 1500 кг при креплении к полу анкерными болтами.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в разобранном виде.
• Шарнирные ножки и ролики заказываются отдельно.

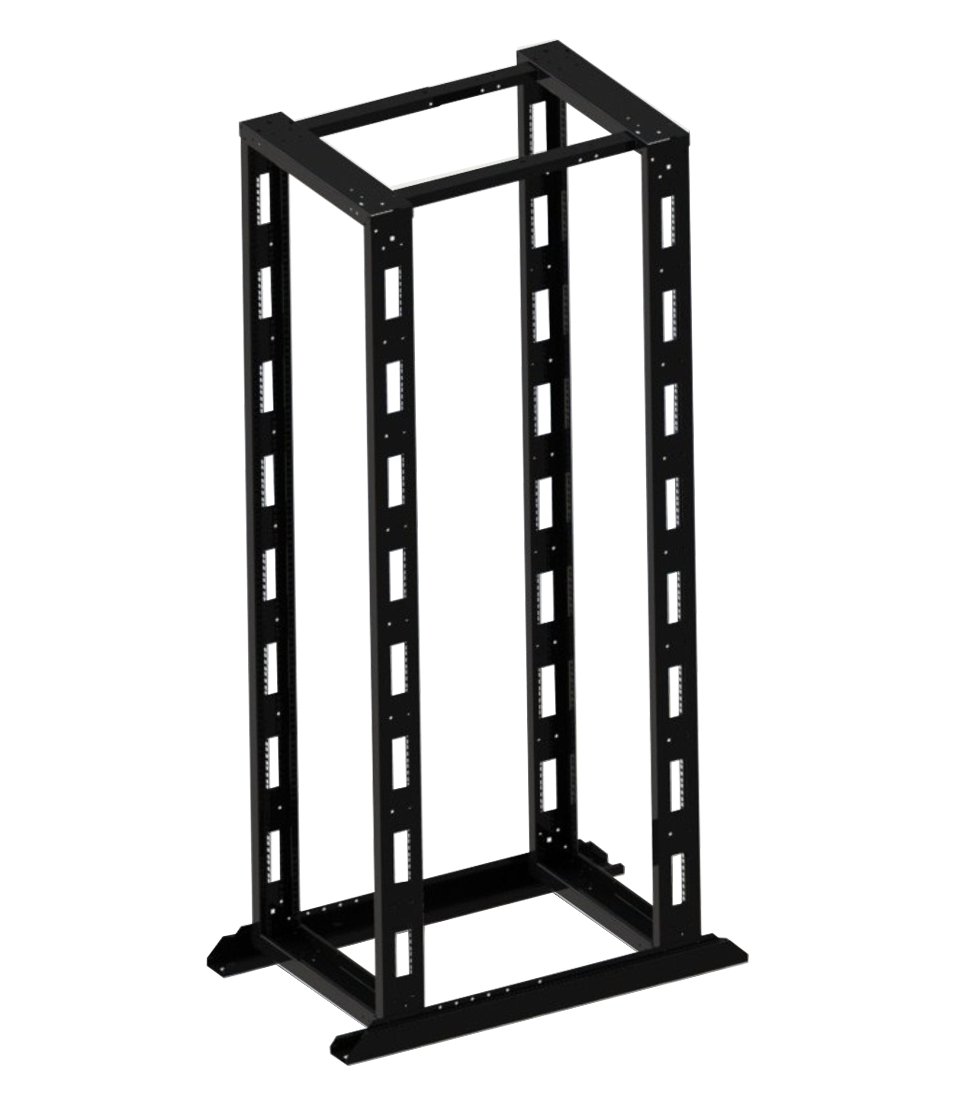

Двухрамные раздвижные стойки серии Rack 2 предназначены для установки активного и пассивного оборудования в офисных и производственных помещениях. Они не имеют внешний корпус и обеспечивают всесторонний доступ к коммутационному оборудованию для внесения изменений и настроек в процессе эксплуатации, благодаря чему могут использоваться в лабораториях, отделах тестирования оборудования и программного обеспечения. В отличии от шкафов, открытые стойки необходимо устанавливать в закрытых помещениях для предотвращения несанкционированного доступа к оборудованию.

Стойки состоят из двух параллельных рам, соединенных между собой специальными поперечинами со встроенными контейнерами для регулировки монтажной глубины стойки. Рамы изготовлены из холоднокатанной листовой стали толщиной 1,5 мм и рассчитаны максимальную распределенную грузоподъемность до 400 кг. В основание стоек установлены 4 шарнирные регулируемые ножки, что дает возможность эксплуатировать их даже на неровной поверхности. Возможна установка поворотных роликов (не входят в комплектацию шкафа).

Серверные стойки Rack 2 выпускаются высотой от 22 до 52U на основании 1000х600 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях с достаточной вентиляцией при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются разобранными в компактной упаковке. Комплект поставки входят 4 шарнирные ножки и комплект винтов, шайб и гаек для сборки стойки.

Особенности:

• Двухрамные телекоммутационные стойки серии Rack 2.
• Высота: от 22U до 52U.
• Габариты основания: 1000х600 мм.
• Раздвижная конструкция.
• Максимальная статическая нагрузка до 400 кг.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в разобранном виде.
• Комплект поставки: 4 шарнирные ножки и комплект винтов, шайб и гаек для сборки шкафа.

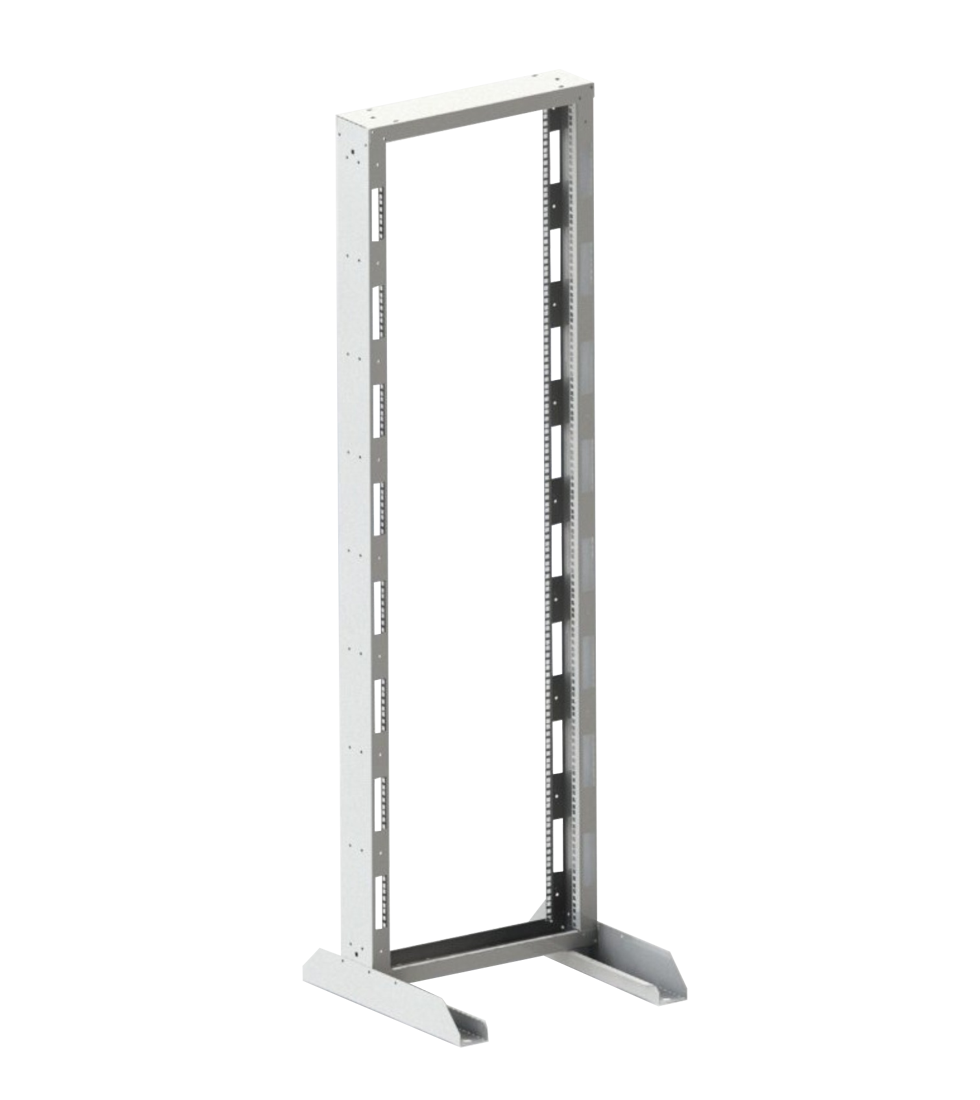

Однорамные стойки серии Rack 1 являются самым экономичным напольным решением в предложении компании Ритех для установки активного и пассивного оборудования с максимальным весом до 100 кг в офисных и производственных помещениях. Они не имеют внешний корпус и обеспечивают всесторонний доступ к коммутационному оборудованию для внесения изменений и настроек в процессе эксплуатации, благодаря чему могут использоваться в лабораториях, отделах тестирования оборудования и программного обеспечения. В отличии от шкафов, открытые стойки необходимо устанавливать в закрытых помещениях для предотвращения несанкционированного доступа к оборудованию. Рамы изготовлены из холоднокатанной листовой стали толщиной 1,5 мм. В основание стоек установлены 4 шарнирные регулируемые ножки, что дает возможность эксплуатировать их даже на неровной поверхности. Возможна установка поворотных роликов (не входят в комплектацию шкафа).

Серверные стойки Rack 1 выпускаются высотой от 22 до 52U на основании 600х600 мм в климатическом исполнении УХЛ 4.2 по ГОСТ 15150, серого (RAL7035) и черного (RAL9005) цвета. Предназначены для эксплуатации в закрытых помещениях с достаточной вентиляцией при температуре окружающего воздуха от +5 ºС до +40 ºС и относительной влажности окружающего воздуха – 80% при 25 ºС. Поставляются разобранными в компактной упаковке. Комплект поставки входят 4 шарнирные ножки и комплект винтов, шайб и гаек для сборки стойки.

Особенности:

• Однорамные телекоммутационные стойки серии Rack 1.
• Высота: от 27U до 42U.
• Габариты основания: 600х600 мм.
• Максимальная статическая нагрузка до 100 кг.
• Цвета: серый (RAL7035) и черный (RAL9005).
• Поставляются в разобранном виде.
• Комплект поставки: 4 шарнирные ножки и комплект винтов, шайб и гаек для сборки шкафа.
