В сборке используется компактный и гибкий микрокабель OS2, OM3, OM4 или OM5 в версиях на 8, 12 и 576 волокон и коннекторы US Connec серий MTP PRO Elite и MTP Elite. Коннекторы полностью совместимы с коннекторами MTO и при этом обладают лучшими характеристиками. Коннектор серии MTP PRO Elite поддерживает смену полярности и смену пола в полевых условиях. На концах кабельных сборок установлены резиновые уплотнительные муфты для надежной фиксации магистральных линий на органайзерах, расположенных с тыльной стороны оптических полок ультравысокой плотности (UHD). Сегмент Fan-Out имеют длину 70 см и может быть укомплектован от 2 до 72 коннекторов MTP с каждой стороны. Длина сборки может быть любой и задается при оформлении заказа. Шнуры проходят полностью протестированы на заводе.
Особенности:
- Оптоволоконные транковые сборки MTP-MTP.
- Ультравысокая плотность (UHD) до 144 волокон на 1U.
- Претерминированные кабельные сборки на 8, 12, 24, 48, 72, 96, 144, 192, 216,288, 432, 576 волокон.
- До 72 коннекторов MTP исполнения мам и папа с каждой стороны, совместимые с коннекторами MPO.
- Высококачественные коннекторы с низкими потерями US Connec серии MTP PRO Elite и MTP Elite с полярностью Type A/B/C.
- Нечувствительные к изгибам волокна OM3/OM4/OM5/OS2 с низким затуханием.
- Компактные кабели с ∅4,7 мм (для 12 волокон), ∅5,5 мм (для 24 волокон), ∅10,1 мм (для 96 волокон), ∅24,6 (для 576 волокон).
- Длина Fan-Out сегмента 70 мм, ∅3 мм.
- Для высокоскоростных приложений до 400G.
- Оболочка LSZH внешним с возможностью исполнения OFNR и OFNP.
- Соответствуют стандарту IEC 60332-3C, IEC-61034 (LS), IEC-60754-1 (ZH).
| Артикул | Описание |
|---|---|
| R4812xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8F, SM, G657A2, LSZH, xx.x м |
| R4818xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8F, OM4, BI, LSZH, xx.x м |

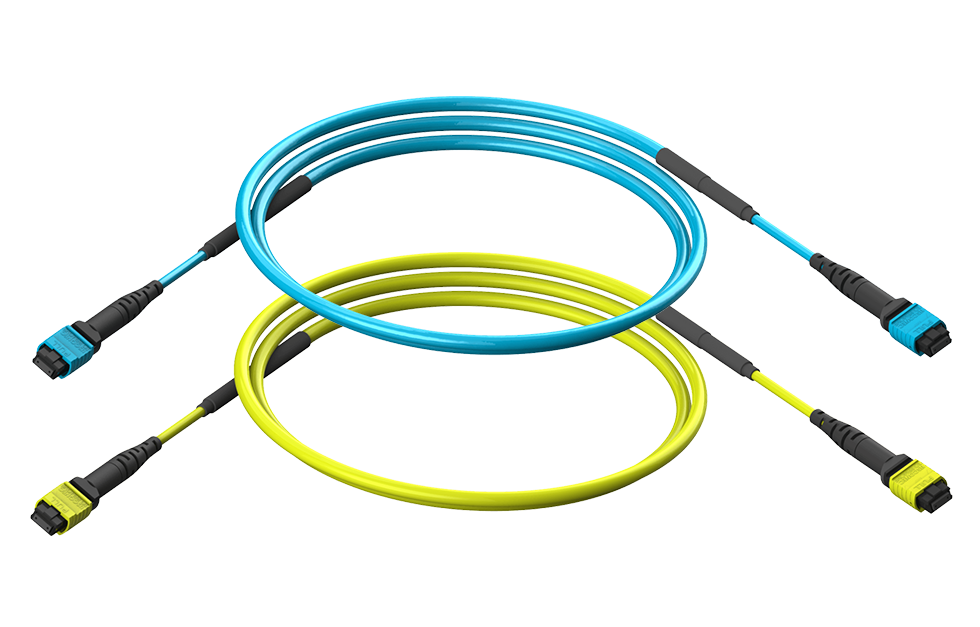

| R4415xxx | Кабельная сборка Xlight, MTP-MTP, Male, 12F, SM, G657A2, LSZH, xx.x м |
| R4417xxx | Кабельная сборка Xlight, MTP-MTP, Male, 12F, OM4, BI, LSZH, xx.x м |
| R4821xxx | Кабельная сборка Xlight, MTP-MTP, Male, 2x8F, SM, G657A2, LSZH, xx.x м |
| R4827xxx | Кабельная сборка Xlight, MTP-MTP, Male, 2x8F, OM4, BI, LSZH, xx.x м |

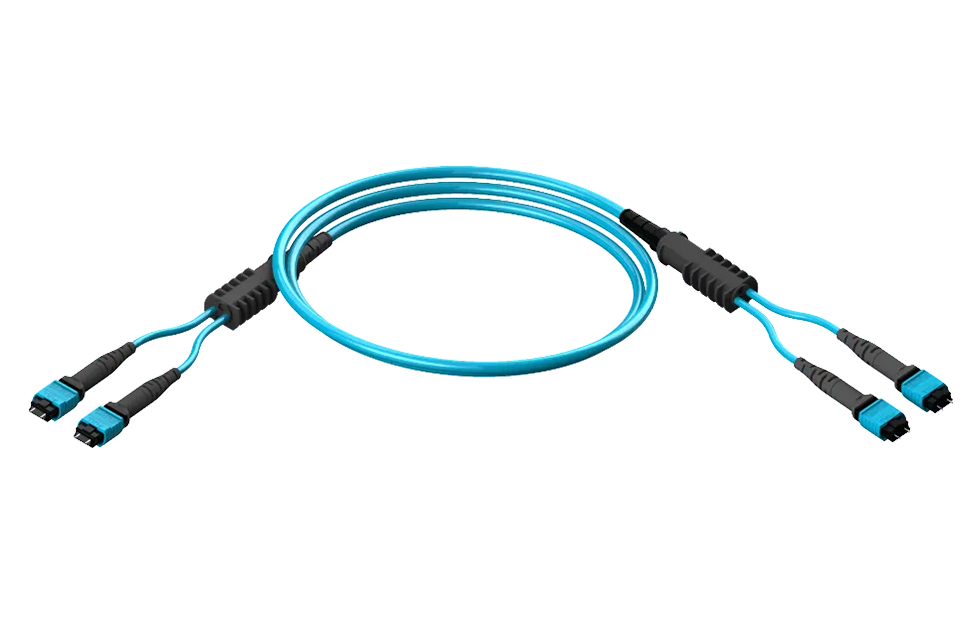

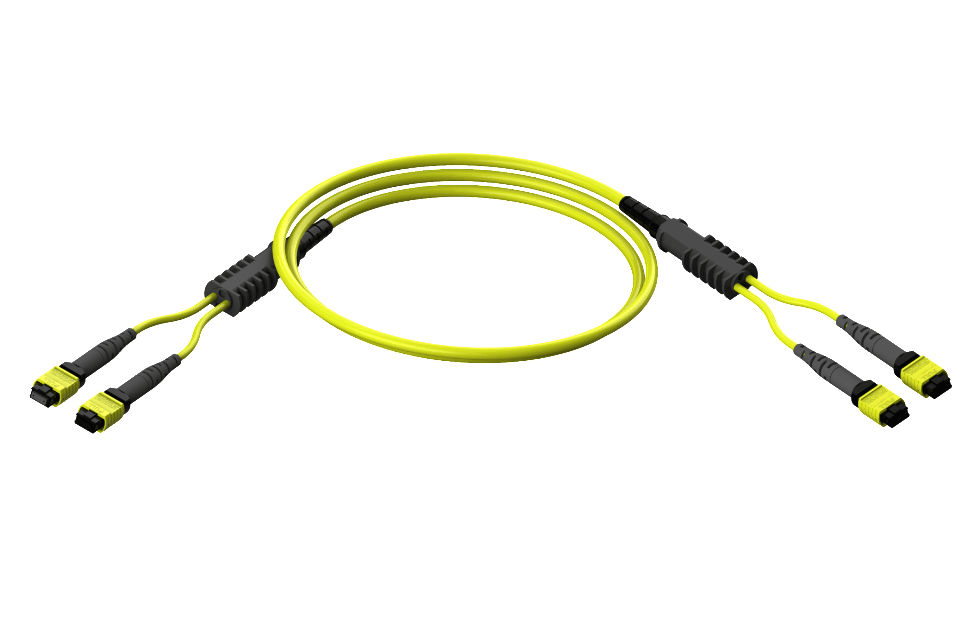

| R4425xxx | Кабельная сборка Xlight, MTP-MTP, Male, 2x12F, SM, G657A2, LSZH, xx.x м |
| R4427xxx | Кабельная сборка Xlight, MTP-MTP, Male, 2x12F, OM4, BI, LSZH, xx.x м |
| R3418xxx | Кабельная сборка Xlight, MTP-MTP, Male, 24F, SM, G657A2, LSZH, xx.x м |
| R3414xxx | Кабельная сборка Xlight, MTP-MTP, Male, 24F, OM4, BI, LSZH, xx.x м |
| R4839xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8x8F, SM, G657A2, LSZH, xx.x м |
| R4845xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8x8F, OM4, BI, LSZH, xx.x м |
| R4481xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8x12F, SM, G657A2, LSZH, xx.x м |
| R4482xxx | Кабельная сборка Xlight, MTP-MTP, Male, 8x12F, OM4, BI, LSZH, xx.x м |
| R4800xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8F, SM, G657A2, LSZH, xx.x м |
| R4801xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8F, OM4, BI, LSZH, xx.x м |
| R4415xxx | Кабельная сборка Xlight, MTP-MTP, Female, 12F, SM, G657A2, LSZH, xx.x м |
| R4417xxx | Кабельная сборка Xlight, MTP-MTP, Female, 12F, OM4, BI, LSZH, xx.x м |
| R4821xxx | Кабельная сборка Xlight, MTP-MTP, Female, 2x8F, SM, G657A2, LSZH, xx.x м |
| R4827xxx | Кабельная сборка Xlight, MTP-MTP, Female, 2x8F, OM4, BI, LSZH, xx.x м |
| R4425xxx | Кабельная сборка Xlight, MTP-MTP, Female, 2x12F, SM, G657A2, LSZH, xx.x м |
| R4427xxx | Кабельная сборка Xlight, MTP-MTP, Female, 2x12F, OM4, BI, LSZH, xx.x м |
| R3417xxx | Кабельная сборка Xlight, MTP-MTP, Female, 24F, SM, G657A2, LSZH, xx.x м |
| R3416xxx | Кабельная сборка Xlight, MTP-MTP, Female, 24F, OM4, BI, LSZH, xx.x м |
| R4802xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8x8F, SM, G657A2, LSZH, xx.x м |
| R4803xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8x8F, OM4, BI, LSZH, xx.x м |
| R4465xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8x12F, SM, G657A2, LSZH, xx.x м |
| R4467xxx | Кабельная сборка Xlight, MTP-MTP, Female, 8x12F, OM4, BI, LSZH, xx.x м |
Компания RiT предлагает другие варианты исполнения кабельных сборок Fan-Out MTP-MTP. Для консультации и заказа заполните форму в конце страницы или позвоните по телефону +7 (495) 269-20-00.
