Кассетные оптические полки Xlight UHD ультравысокой плотности

Кассетная оптическая полка на 1U с установленным быстросъёмным защитным кожухом (вид спереди)Укомплектованная кассетная оптическая полка на 1U со снятым защитным кожухом (вид сзади)Кассетная оптическая полка на 2U с открытой защитной крышкой и быстросъёмной защитной крышкой (вид спереди)Кассетная оптическая полка на 2U с установленной быстросъёмной защитной крышкой (вид спереди)Кассетная оптическая полка на 4U с установленным быстросъёмным защитным кожухом (вид спереди)

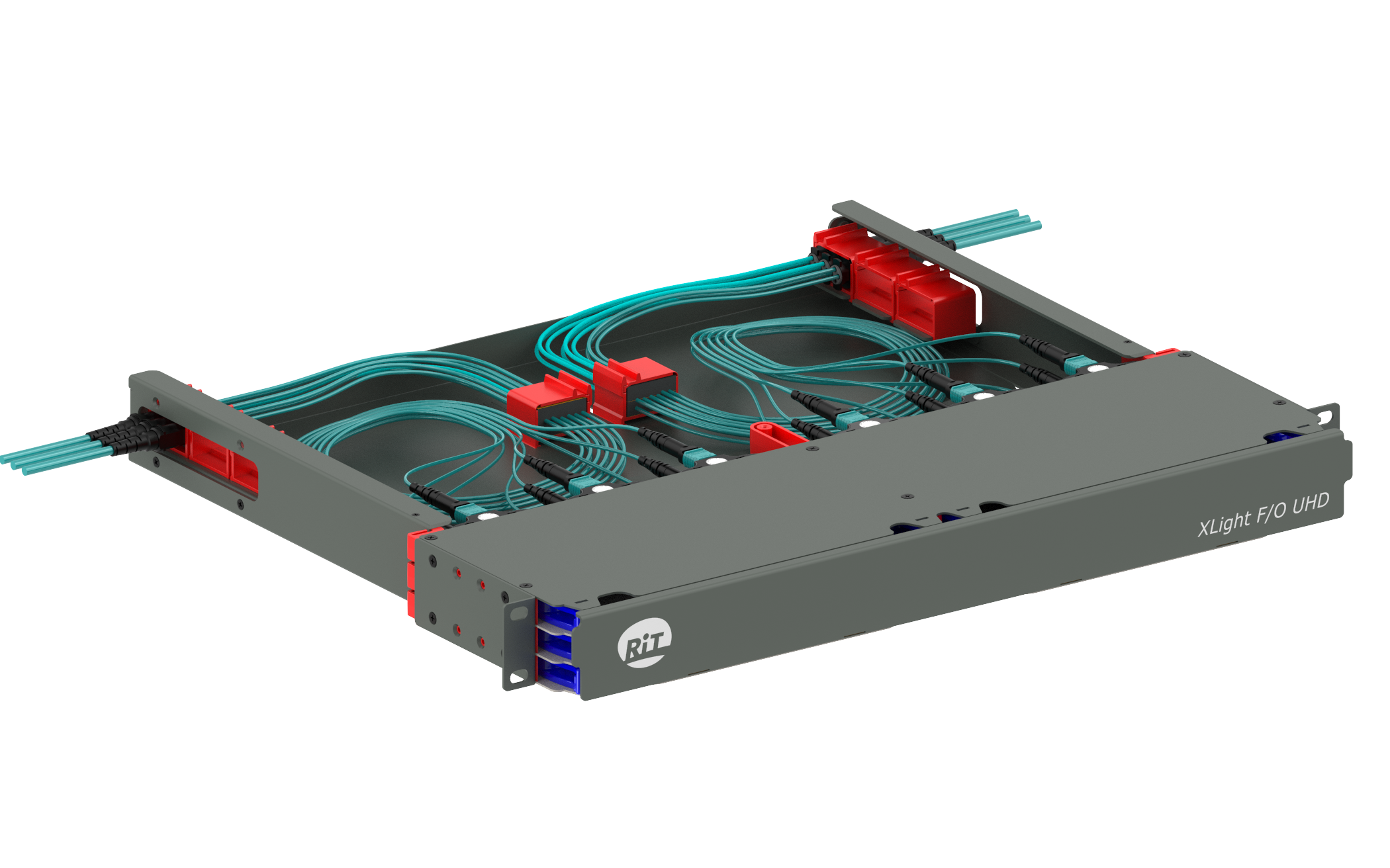

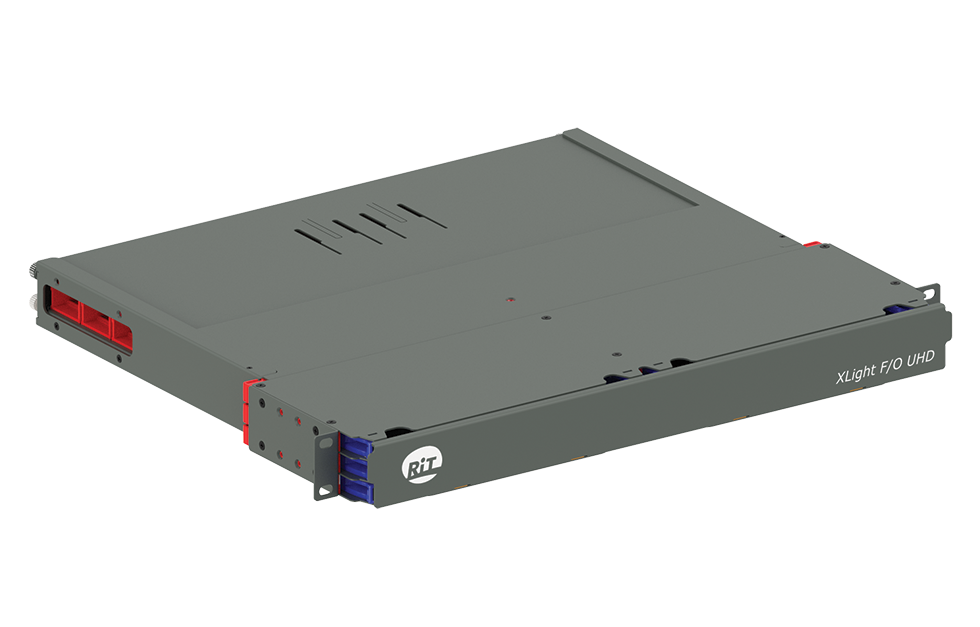

Кассетная оптическая полка на 1U с установленным быстросъёмным защитным кожухом (вид спереди)

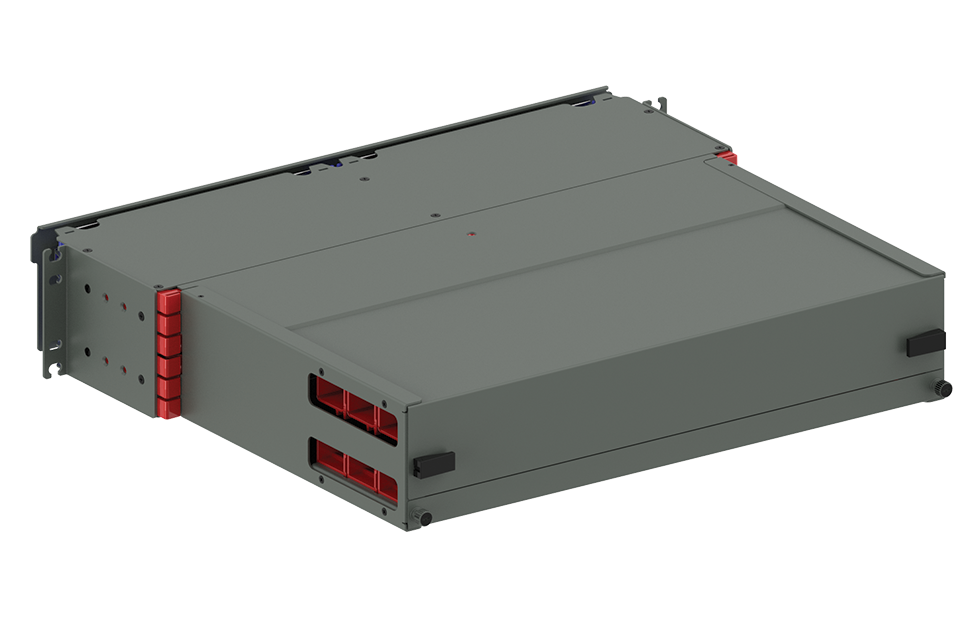

Укомплектованная кассетная оптическая полка на 1U со снятым защитным кожухом (вид сзади)
Кассетная оптическая полка на 2U с открытой защитной крышкой и быстросъёмной защитной крышкой (вид спереди)

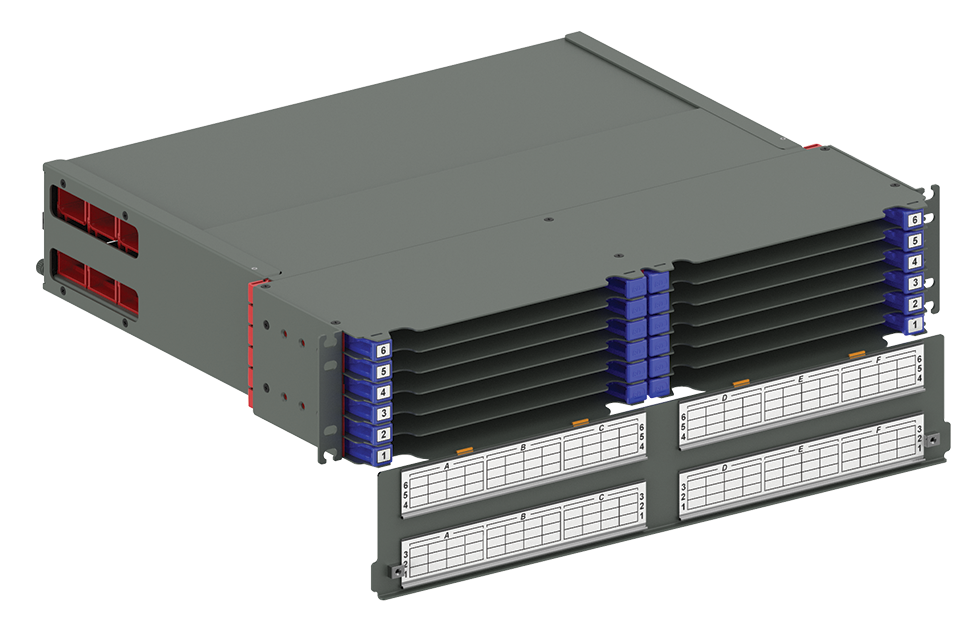

Кассетная оптическая полка на 2U с установленной быстросъёмной защитной крышкой (вид спереди)

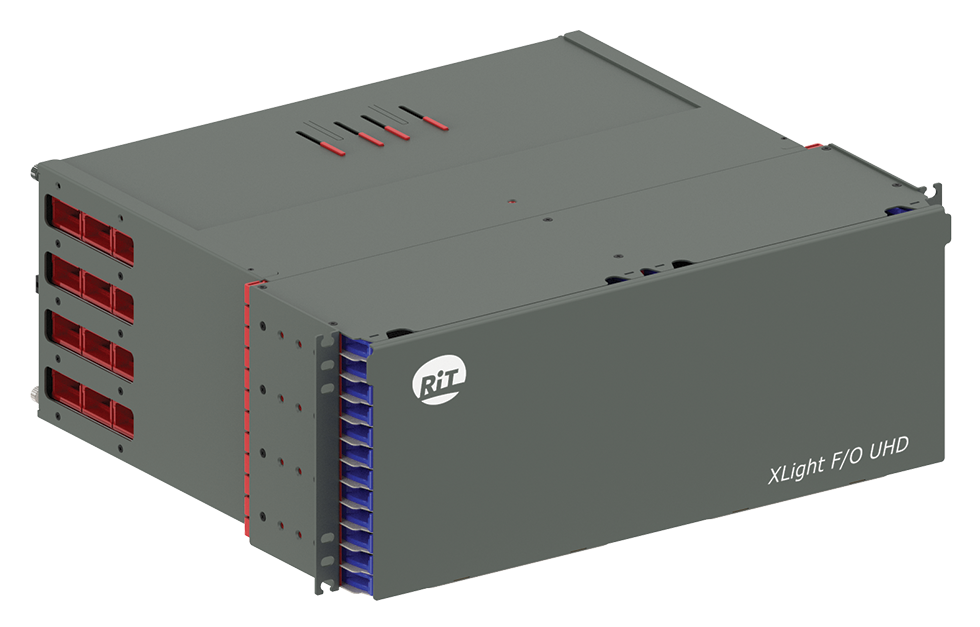

Кассетная оптическая полка на 4U с установленным быстросъёмным защитным кожухом (вид спереди)

Конструкция шасси обладает максимальной гибкостью и масштабируемостью и позволяет менять конфигурацию системы на протяжении всего периода эксплуатации. Спереди полка оборудована откидывающейся защитной крышкой на магнитных защелках, с маркировочными табличками и кабельными органайзерами. Задний кабельный органайзер обеспечивает фиксацию кабелей и формирование петель запаса кабеля, с контролем радиуса изгиба и сдавливающей нагрузки, обеспечивающих беспрепятственное извлечение кассет из отсеков. Кассетные полки поставляются в исполнении 1U, 2U или 4U, а также в двух облегченных версиях: без быстросъемного заднего защитного кожуха (Light) и без заднего органайзера (Skeleton).

В 1U полки UHD имеется 6 отсеков, в каждый из которых можно устанавливать независимо друг от друга по 2 кассеты Base-12 (6х LС duplex - MTP) или 3 кассеты Base-8 (4х LC duplex - MTP). Дополнительно кассетная полка UHD поддерживает адаптерные планки 6x MTP, или 6x LC Duplex для коммутации сегментов оптических линий, а так же сплайс-кассеты 6х LC duplex для технологии сварки оптических волокон. Это означает, что ее конструкция совместима с классической технологией сварки оптических волокон и современной технологией претерминированных оптических линий MTP-MTP, LC-LC и шнуров LC-MTP (Fan-out/Breakout). Большое разнообразие кассет LC-MTP (Base-8 и Base-12), переходных кассеты для 8, 12 и 24 волоконных коннекторов MTP, ответвительных TAP кассет позволяют легко сменять приложения и быстро мигрировать с приложений 10G-25G-40G-50G-100G-400G-800G путем замены кассет, минимально затрагивая кабельную инфраструктуру.

Особенности:

  • Оптическая полка ультравысокой плотности UHD, высота 1U, 2U и 4U.
  • Плотность 144 волокон на 1U.
  • Фиксированное исполнение.
  • Модульная конструкция.
  • Комплектация:
    - с защитным кожухом и задним кабельным органайзером,
    - без защитного кожуха,
    - без защитного кожуха и заднего кабельного органайзера.
  • Возможность быстрой миграции приложений 10G/25G/40G/50G/100G/400G/800G.
  • Превосходная организация и защита Xlight UHD ультравысокой плотности.
  • Органайзеры для 12 патч-кордов от ∅2 мм Uniboot до ∅2x4 мм Mini-Zip.
  • Контроль минимального радиуса изгиба волокна 30 мм.
  • Глубина 135/350 мм.
  • Поддержка оборудования:
    - кассеты Base-8 и Base-12,
    - переходные кассеты,
    - коммутационные кассеты,
    - ответвительные TAP (Test Access Point) кассеты,
    - сплайс-кассеты.
  • Поддержка волокон OS2, OM3 и OM4.
АртикулОписание
RFHDF-1U-RШасси оптической полки UHD, 1U, стандартная комплектация
RFHDF-2U-RШасси оптической полки UHD, 2U, стандартная комплектация
RFHDF-4U-RШасси оптической полки UHD, 4U, стандартная комплектация
RFHDF-1U-LШасси оптической полки UHD, 1U, облегченная (без кожуха)
RFHDF-2U-LШасси оптической полки UHD, 2U, облегченная (без кожуха)
RFHDF-4U-LШасси оптической полки UHD, 4U, облегченная (без кожуха)
RFHDF-1U-SШасси оптической полки UHD, 1U, минимальная (без заднего органайзера и кожуха)
RFHDF-2U-SШасси оптической полки UHD, 2U, минимальная (без заднего органайзера и кожуха)
RFHDF-4U-SШасси оптической полки UHD, 4U, минимальная (без заднего органайзера и кожуха)

Кассеты, адаптерные планки и сплайс-кассеты для оптической полки Xlight UHD

В оптическую полку ультравысокой плотности можно установить следующее оборудование:



Оптические кассеты Xlight UHD LC-MTP Base-8 (4 x LC Duplex) и Base-12 (6 x LC Duplex)
Служат для подключения претерменированных кабельных сборок магистральных и горизонтальных линий для быстрого развертывания и реконфигурации кабельной системы в ЦОД, что позволяет в кратчайшие сроки увеличивать производительность под новые приложения. Поставляются с двумя ручками-толкателями со встроенным кабельным органайзером для 12 оптических патч-кордов с диаметрами оболочки от Ø2 мм (Uniboot) до Ø2x4 мм (Mini-Zip) и неодимовыми магнитами для фиксации в полке.

Особенности:

  • Оптические кассеты Xlight UHD LC-MTP
  • Доступность кассет Base-8 и Base-12 с возможностью одновременного их использования.
  • Претерминированная сборка с нечувствительными к изгибам волокон OS2, OM4, OM5.
  • Максимальная гибкость для миграции приложений 10G/25G/40G/50G/100G/400G/800G.
  • Высококачественные коннекторы и компоненты, обеспечивающие минимальные потери (≤0,35 дБ).
  • Самая маленькая кассета Base-8 в отрасли.
  • Нумерация портов на кассете.
  • В комплект кассеты входит 2 ручки-толкателя со встроенным органайзером для патч-кордов.
  • Большие возможности кастомизации под требования конкретного проекта.



Оптическая кассета ультравысокой плотности LC-MTP папа на 12 волокон OM4Ассортимент оптических кассет UHD Base-8 и Base-12Ручка-толкатель со встроенным кабельным органайзером

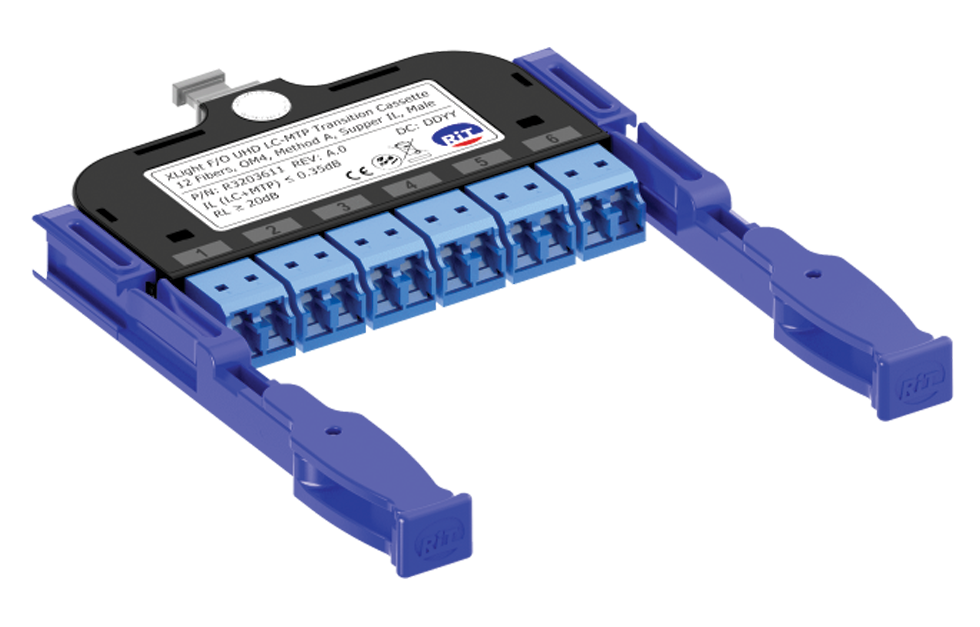

Оптическая кассета ультравысокой плотности LC-MTP папа на 12 волокон OM4

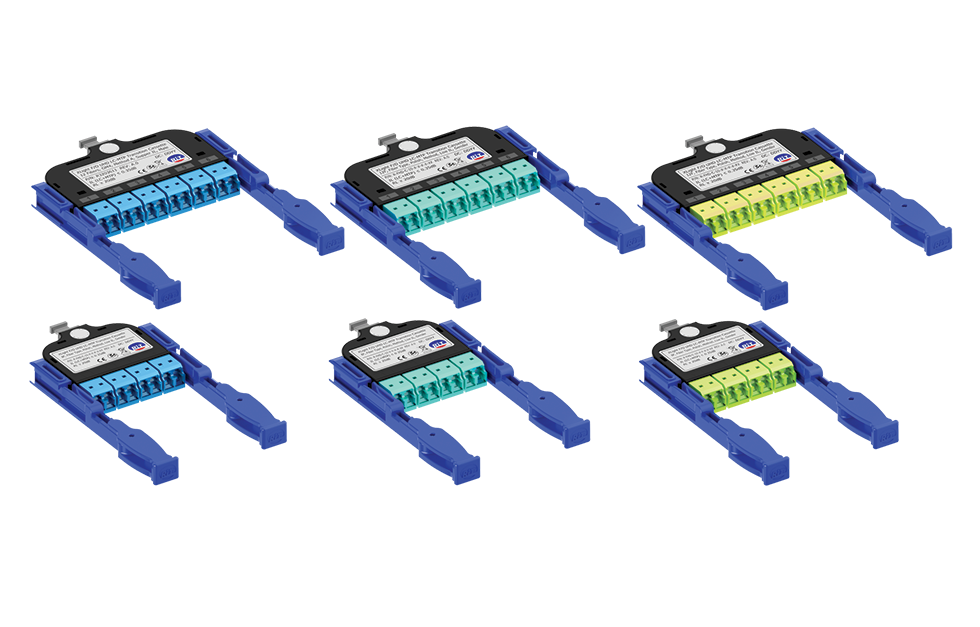

Ассортимент оптических кассет UHD Base-8 и Base-12

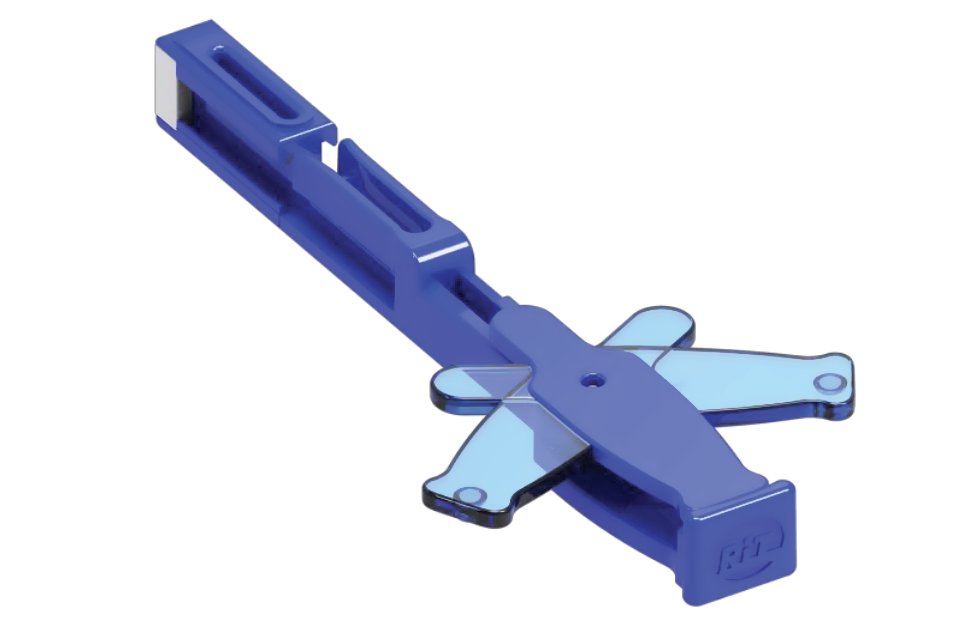

Ручка-толкатель со встроенным кабельным органайзером
Переходная оптическая кассета ультравысокой плотности с 2xMTP 12 на 3xMTP 8Модельный ряд переходных оптических кассет UHD MTP8 - MTP12 - MTP24

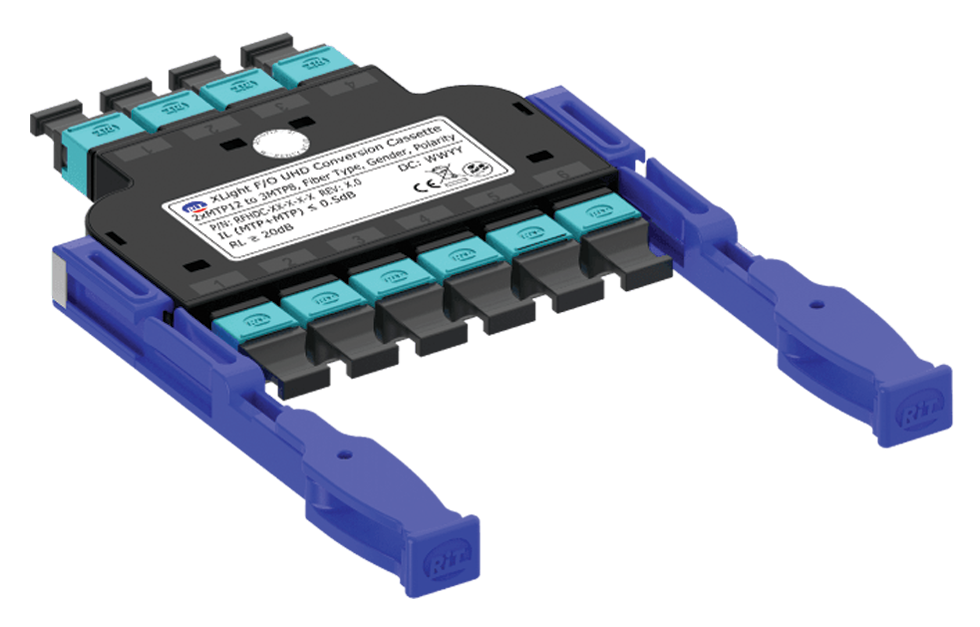

Переходная оптическая кассета ультравысокой плотности с 2xMTP 12 на 3xMTP 8

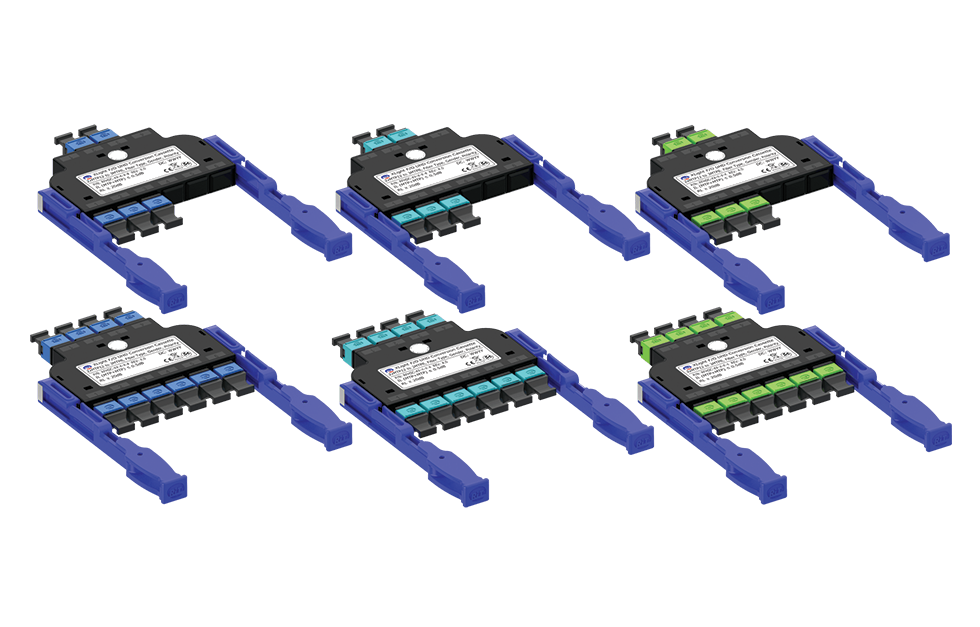

Модельный ряд переходных оптических кассет UHD MTP8 - MTP12 - MTP24

Переходные кассеты Xlight UHD MTP8 - MTP12 - MTP24
Внутри кассет осуществляется переход с 12-ти волоконных коннекторов MTP на 8-ми волоконные или 24 волоконные коннекторы MTP, позволяя использовать без потерь все имеющиеся волокна магистральных линий. На базе 1U оптической полки Xlight UHD с 12-ю переходными кассетами можно обеспечить коммутацию до 576 оптических волокон. Поставляются с двумя ручками-толкателями со встроенным кабельным органайзером и неодимовыми магнитами для фиксации в полке.

Особенности:

  • Переходные кассеты Xlight UHD MTP8 - MTP12 - MTP24
  • Претерминированная сборка с нечувствительными к изгибам волокон OS2, OM4, OM5.
  • Возможность максимального использования волокон магистральных линий при смене приложений.
  • Высококачественные коннекторы MTP Elite производства US Connec, обеспечивающие минимальные потери (≤ 0,25 дБ).
  • Нумерация портов на кассете.
  • В комплект кассеты входит 2 ручки-толкателя со встроенным органайзером для патч-кордов.
  • Большие возможности кастомизации под требования конкретного проекта.



Коммутационная оптическая кассета высокой плотности UHD на 6 адаптеров LC DuplexМодельный ряд коммутационных оптических кассет на 4 и 6 адаптеров LC Duplex

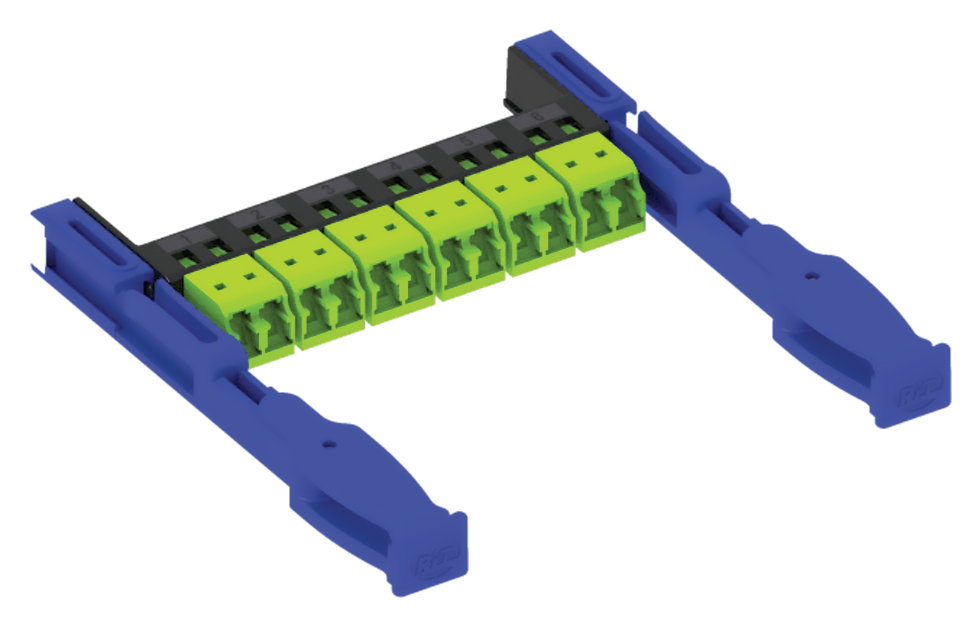

Коммутационная оптическая кассета высокой плотности UHD на 6 адаптеров LC Duplex

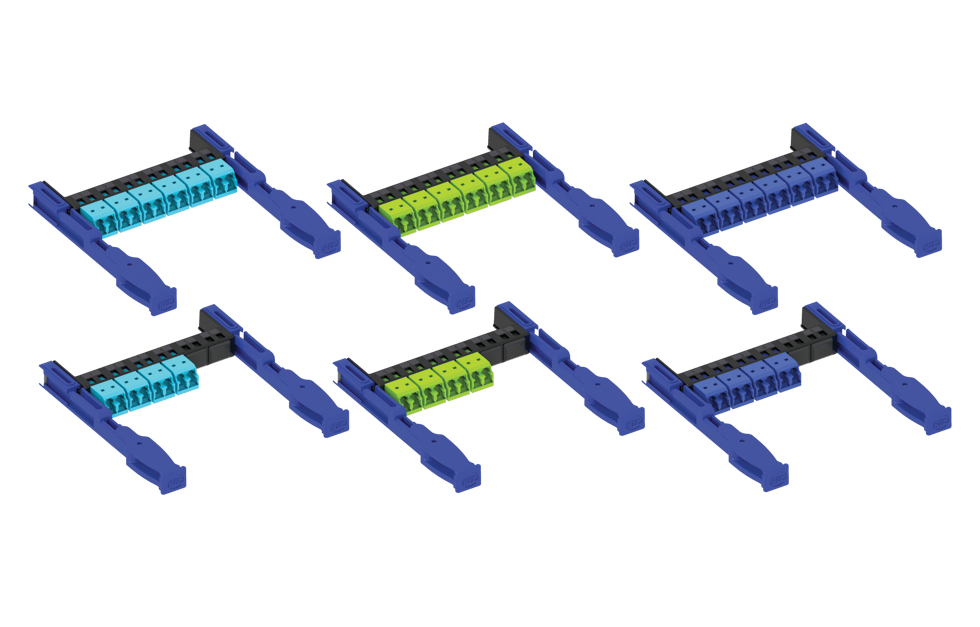

Модельный ряд коммутационных оптических кассет на 4 и 6 адаптеров LC Duplex

Коммутационные кассеты Xlight UHD с адаптерами LC
Используются для коммутации претерминированных оптических линий MTP-LC или LC-LC, для подключения активного оборудования и коммутации сегментов оптических кабельных подсистем ЦОД в схемах кросс-коннекта и интер-коннекта. Кассеты поставляются с четырьмя или шестью проходными адаптерами LC Duplex SM или MM и оснащены подпружиненными защитными шторками, двумя ручками-толкателями со встроенным органайзером и неодимовыми магнитами для фиксации в полке. Адаптеры с защитными шторками всегда будут закрыты и защищены от попадания пыли, а также не потеряются со временем.

Особенности:

  • Коммутационные кассеты Xlight UHD с адаптерами LC.
  • 4 или 6 адаптеров LC Duplex.
  • До 12 кассет на 1U полки Xlight UHD
  • Чтобы полностью извлечь кассету из полки, ее достаточно выдвинуть на 80 мм.
  • Нумерация портов на кассете.
  • В комплект кассеты входит 2 ручки-толкателя со встроенным органайзером для патч-кордов.
  • Большие возможности кастомизации под требования конкретного проекта.



Коммутационная оптическая кассета с адаптерами 6xMTPМодельный ряд коммутационных оптических кассет с адаптерами MTPЦветные адаптеры MTP под заказ для выделения приложений в коммутационных кассетах

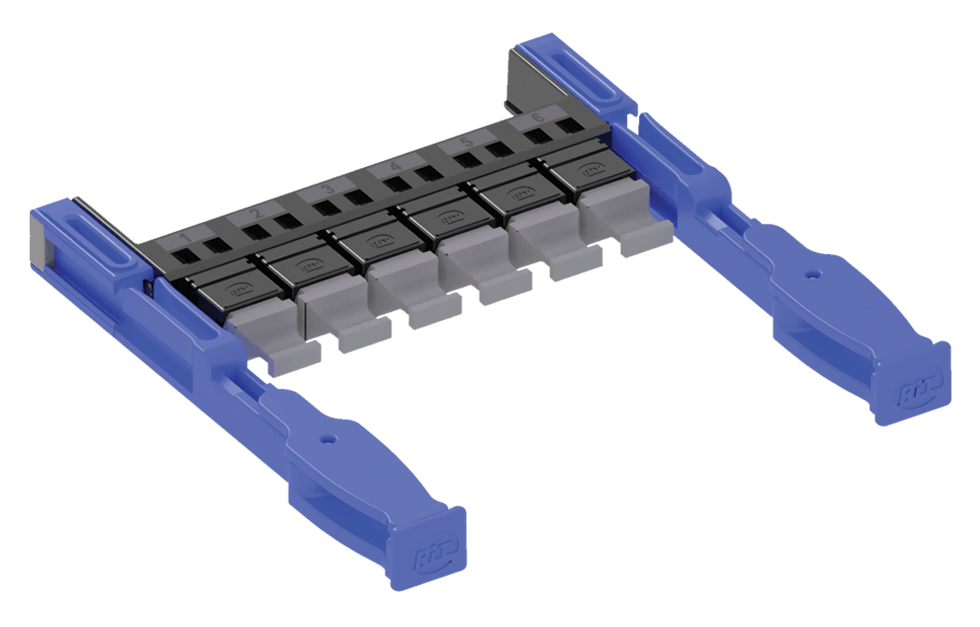

Коммутационная оптическая кассета с адаптерами 6xMTP

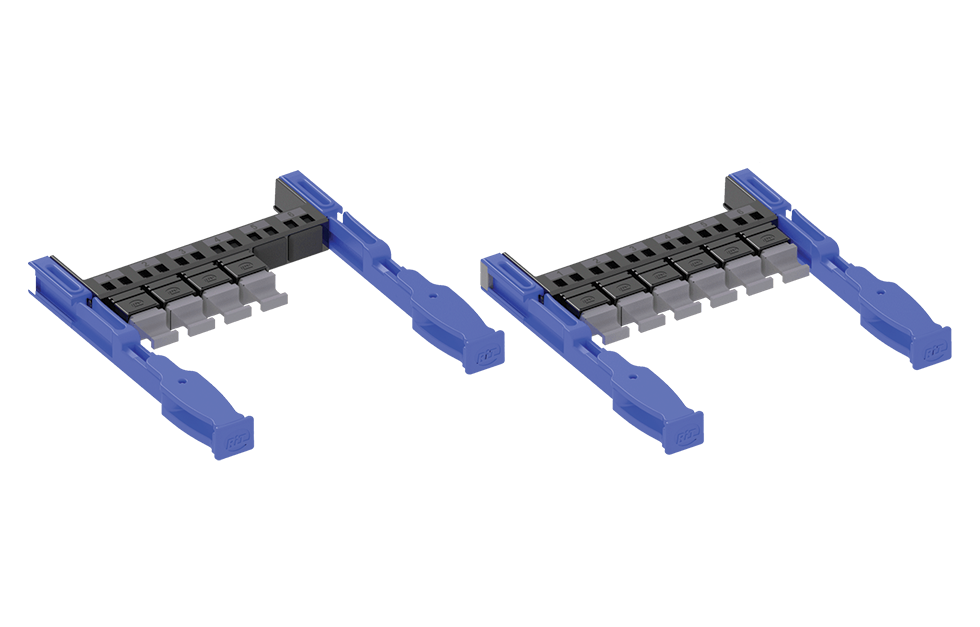

Модельный ряд коммутационных оптических кассет с адаптерами MTP

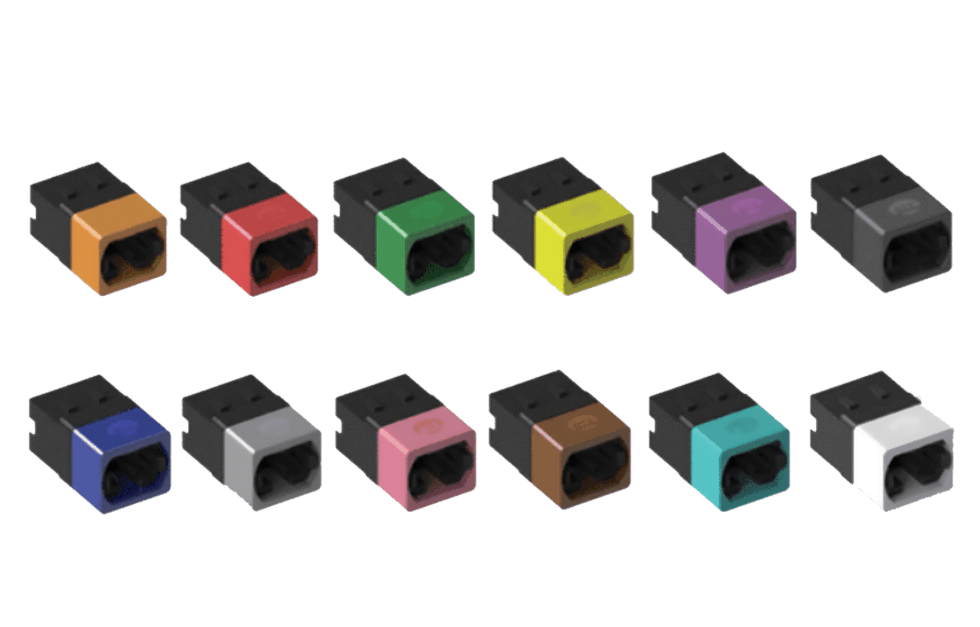

Цветные адаптеры MTP под заказ для выделения приложений в коммутационных кассетах

Коммутационные кассеты Xlight UHD с адаптерами MTP
Предназначены для коммутации претерминированных оптических линий MTP-MTP или MTP-LC, для подключения активного оборудования и коммутации сегментов оптических кабельных подсистем ЦОД в схемах кросс-коннекта и интер-коннекта. Используются с коммутационными шнурами MTP-MTP и разветвительными шнурами LC-MTP (Fan-Out) для коммутации активного оборудования. Кассеты поставляются с четырьмя или шестью проходными адаптерами MTP, имеющими возможность быстрой смены полярности (Key UP/Key Down). Оснащенные подпружиненными защитными шторками, двумя ручками-толкателями со встроенным органайзером и неодимовыми магнитами для фиксации в полке. Адаптеры с защитными шторками всегда будут закрыты и защищены от попадания пыли, а также не потеряются со временем.

Особенности:

  • Коммутационные кассеты Xlight UHD с адаптерами MTP.
  • Кассеты Base-8 (4x MTP) или Base-12 (6x MTP).
  • До 12 кассет на 1U полки Xlight UHD.
  • Поставляются с адаптерами MTP черного цвета (по умолчанию).
  • Доступны к заказу адаптеры MTP 12 дополнительных цветов.
  • Чтобы полностью извлечь кассету из полки ее достаточно выдвинуть на 80 мм.
  • Возможность смены полярности адаптера MTP (Key Up/Key Down).
  • Нумерация портов на кассете.
  • В комплект кассеты входит 2 ручки-толкателя со встроенным органайзером для патч-кордов.
  • Большие возможности кастомизации под требования конкретного проекта.



Ответвительная оптическая TAP кассета с 2xLC на 2xLC OM4Ответвительная оптическая TAP кассета с 2xMPO/MTP на 12xLC OS2

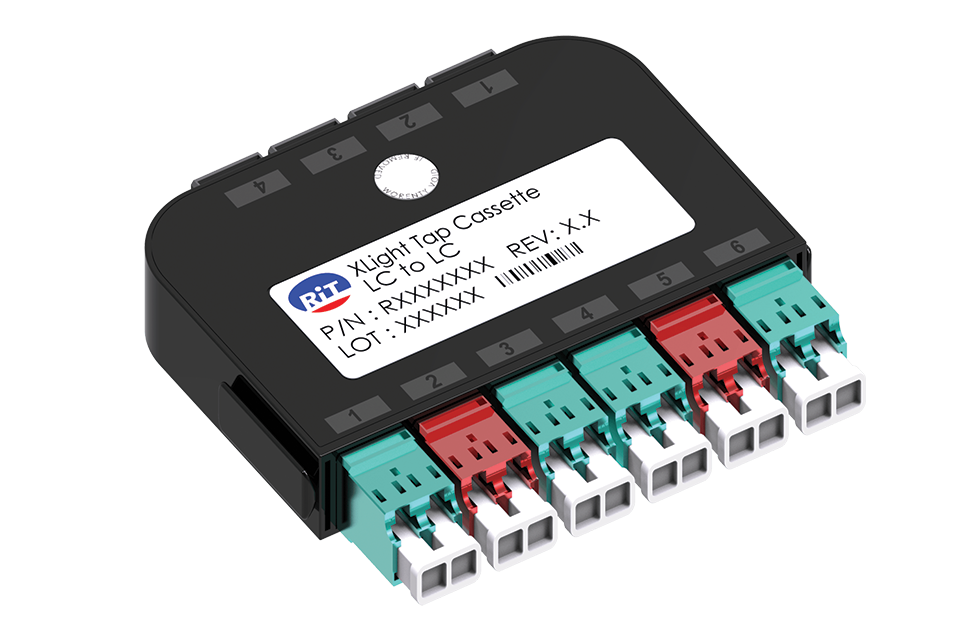

Ответвительная оптическая TAP кассета с 2xLC на 2xLC OM4

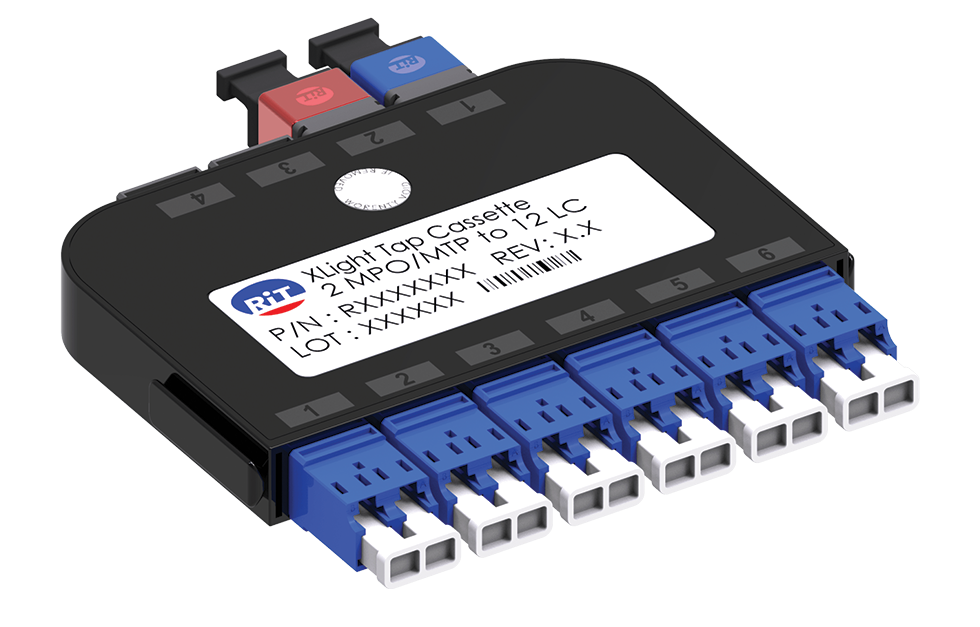

Ответвительная оптическая TAP кассета с 2xMPO/MTP на 12xLC OS2

Ответвительные TAP (Test Access Point) кассеты Xlight UHD
Позволяют подключить в оптическую линию анализаторы сетевого трафика, контрольное и измерительное оборудование без нарушения работающей линии связи. Используется в LAN и SAN сетях ЦОД для решения задач обеспечения безопасности сети, оптимизации и повышения производительности IT инфраструктуры. Используют технологию пассивного разделения сигнала, отводя часть оптического сигнала на измерительный коннектор с минимальным уровнем вносимых потерь. В LAN сетях (Ethernet) обычно применяются TAP кассеты с рейтингом ответвления 50/50%, в сетях SAN (Fiber Channel) - с рейтингом 70/30%.

Особенности:

  • Ответвительные TAP кассеты Xlight UHD.
  • Изготавливаются на базе Base-12 кассет с волокнами OM4, OM5 и OS2.
  • Доступны MTP-LC, LC-LC и MTP-MTP ответвительные кассеты.
  • Измерительный коннектор MTP или LC красного цвета.
  • Рейтинг ответвления - 50/50% и 70/30%.



Оптическая сплайс-кассета с 12 пиг-тейлами LCОптическая сплайс-кассета с открытой крышкой

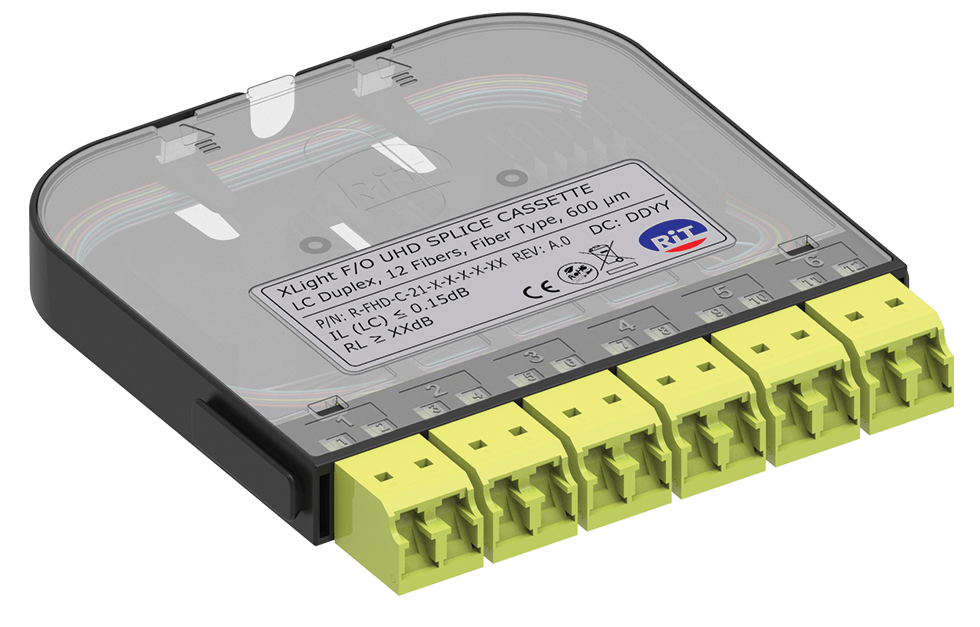

Оптическая сплайс-кассета с 12 пиг-тейлами LC

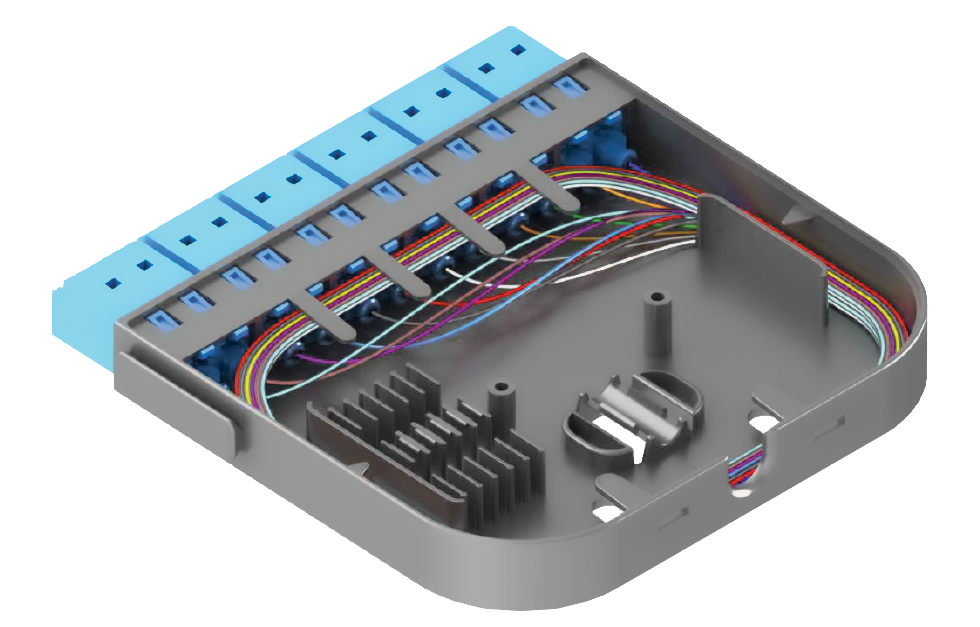

Оптическая сплайс-кассета с открытой крышкой

Сплайс-кассеты Xlight UHD с адаптерами LC
Позволяют использовать оптическую кассетную полку UHD с классической сварной технологией и пиг-тейлами. Они имеют пластиковый корпус Base-12 с прозрачной крышкой, встроенный органайзер оптических волокон, встроенный отсек для фиксации 12 защитных гильз мест сварных соединений волокон и организованным кабельным вводом с тыльной стороны. Поставляются с 6 или 4 адаптерами LC Duplex, установленными с лицевой стороны и набором из 12 или 8 пиг-тейлов соответствующего типа OM4, OM5 или OS2.

Особенности:

  • Сплайс-кассеты Xlight UHD с адаптерами LC
  • Изготавливаются на базе Base-12 кассет с волокнами OM4, OM5 и OS2.
  • Выдвижная конструкция.
  • Возможность комбинировать классическую сварную и претерминированную технологию кассет в одной полке UHD.
  • Ультравысокая плотность – 144 волокна в 1U со сварной технологией.
  • Доступны дуплексные адаптеры LC с подпружиненными крышками.
