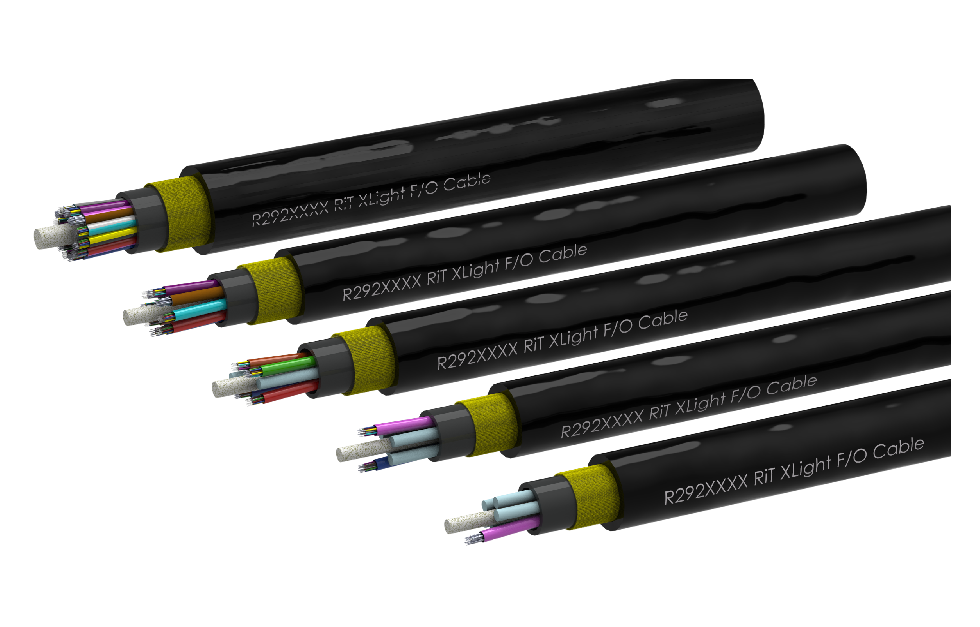

Универсальные внутренние/внешние волоконно-оптические кабели со свободным буфером (MLT) и двойной оболочкой, Glass Yarn
В этом кабеле используется многомодульная конструкция со свободным буфером (Multi Loose Tube). 6, 8 или 12 трубочек, с восьмью или двенадцатью волокнами располагаются вокруг центрального элемента жесткости и покрываются общей оболочкой. В конструкциях кабеля с небольшим количеством оптических волокон часть трубочек заменяется пластиковыми заполнителями, позволяющими сохранить геометрию кабеля и равномерно распределить механические нагрузки на усиливающие элементы. Между двумя слоями внешней оболочки кабеля располагаются стекловолоконные нити, снимающие нагрузку от растягивающих усилий. Двухслойная оболочка со стекловолоконными нитями и центральный стекловолоконный пруток обеспечивают защиту кабеля от повышенных механических нагрузок, которые могут воздействовать на кабель при внешней прокладке.
Особенности:
- Оптический кабель многомодульной конструкции со свободным буфером.
- Для прокладки внутри и снаружи зданий.
- Усилен стекловолоконными нитями.
- Количество волокон: от 12 до 96.
- Исполнение: OS2 и OM4.
- Оболочка: LSZH в исполнении нг(А)-HFLTx.
- Максимальная нагрузка на растяжение: 1500 Н (48 ОВ) 3000 Н (144 ОВ) кратковременно, 600 Н (48 ОВ) 1000 Н (144 ОВ) долговременно.
- Минимальный радиус изгиба: 10/20 x ∅.
- Максимальная сдавливающая нагрузка: 2200 Н кратковременно, 1100 Н долговременно.
- Затухание кабеля:
SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,40 дБ/км, @1550 нм ≤ 0,30 дБ/км
MM 50/125 (OM3/OM4): @850 нм ≤3,0 дБ/км, @1300 нм ≤1,0 дБ/км. - Пропускная способность:
OM4: @850 нм ≥3500 МГц•км, @1300 нм ≥500 МГц•км. - Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-E6, стойкость к кручению IEC 60794-1-E7, оболочка LSZH, IEC 60332-3-22.
Применение гидрофобного геля позволяет блокировать попадание и накапливание влаги внутри кабеля, не допуская ее замерзание при низких температурах. При проектировании, монтаже и хранении кабеля с гидрофобным гелем важно помнить о текучести геля. Два конца кабеля должны находиться на одном уровне, иначе гидрофобный гель вытечет и не обеспечит требуемую защиту.
Материалы, применяемые в конструкции кабеля, обеспечивают соответствие российским пожарным нормам для групповой прокладки и низкое содержание токсичных газов в дыму. Кабели могут применяться на объектах с массовым пребыванием людей, включая детские, медицинские и образовательные учреждения, в их маркировке присутствует нг(А)-HFLTx.
Кабели имеют полностью диэлектрическую конструкцию без токопроводящих элементов и не подвержены воздействию электромагнитных полей.
| Артикул | Описание | Диаметр |
|---|---|---|
| R2920122 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, SM G652D, 12 (1x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 12,2 мм |
| R2920242 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, SM G652D, 24 (2x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 13,2 мм |
| R2920482 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, SM G652D, 48 (4x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 13,2 мм |
| R2920962 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, SM G652D, 96 (8x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 14,2 мм |
| R2924082 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, OM4, 8 (1x8) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 12,2 мм |
| R2924122 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, OM4, 12 (1x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 13,2 мм |
| R2924242 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, OM4, 24 (2x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 13,2 мм |
| R2924482 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, OM4, 48 (4x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 13,2 мм |
| R2924962 | Кабель оптический Indoor/Outdoor F/O Cable, Multi Loose Tube, OM4, 96 (8x12) Fibers, Water Block, Glass Yarns, Double-Jacketed, LSZH, нг(А)-HFLTx | 14,2 мм |
Дополнительно доступны к заказу кастомизированные конструкции с одномодовыми и многомодовыми волокнами других типов (OM3, OM5, G657...)
