Внутренние кабели Multi Loose Tube, Aramid Yarns

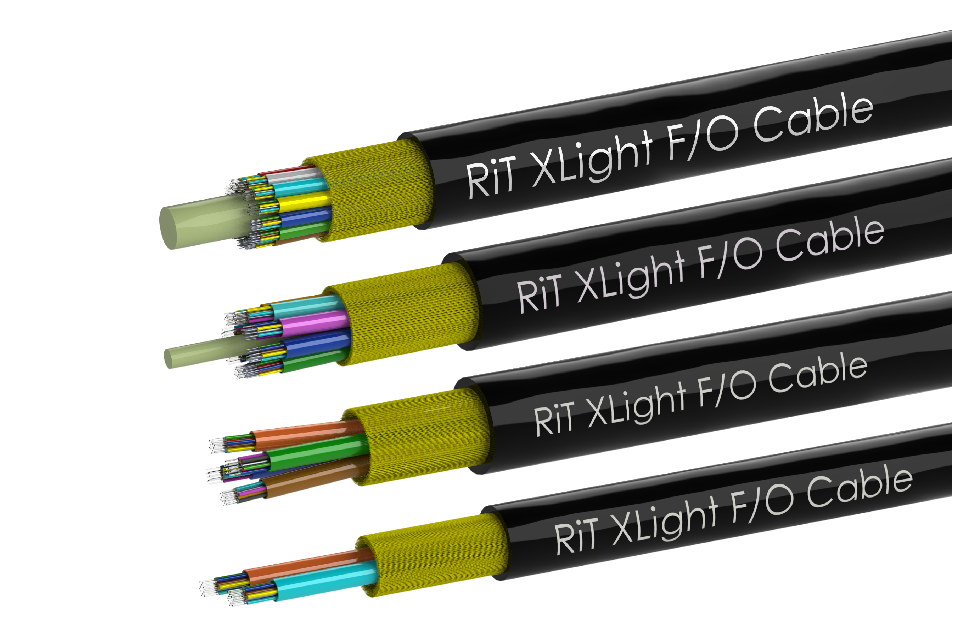

Кабели данного типа предназначены для инсталяции внутри зданий, используют многомодульную конструкцию с трубочками (Loose Tube), заполненными оптическими волокнами. Конструкция кобеля предусматривает 2, 4 , 8 или 12 модулей под общей оболочкой LSZH, где каждый модуль заполнен 12 одномодовыми OS1/2 или многомодовыми OM3, OM4 волокнами. Трубочки с волокнами окружены арамидными нитями, снимающими растягивающие нагрузки. В конструкции кабелей с восьмью и двенадцатью модулями используются дополнительный центральный элемент - стекловолоконный пруток, контролирующий допустимый радиус изгиба и равномерное распределяющий механические нагрузки при изгибах кабеля. Снаружи вся конструкция кабеля зищищается общей оболочкой LSZH, обеспечивающей защиту от внешних воздействий и соответствие пожарным нормам.

Действующие в России пожарные нормы предъявляют к кабелям СКС внутри зданий более жесткие требования, чем в Европе и Америке. Поэтому при изготовлении кабелей для России мы используем метериалы, обеспечивающие не только низкое дымовыделние и отсутствие галогенов (LSZH), но и не распространение огня в пучке кабелей и низкое содержание токсичных газов в дыму. В обозначении таких кабелей присутствует нг(А)-HFLTx, и они одобрены для применения в помещениях с массовым пребывнием людей, включая детские, медицинские и образовательные учреждения. Кабели выпускаются с волокнами OS2 и OM4

Особенности:

• Оптический кабель многомодульной конструкци со свободным буфером.
• Для прокладки внутри зданий.
• Усилен арамидными нитями.
• Количество волокон: от 24 до 96.
• Исполнение: OS2 и OM4.
• Оболочка: LSZH в исполнении нг(А)-HFLTx.
• Максимальная нагрузка на растяжение: 5000 Н кратковременно, 1500 Н долговременно.
• Минимальный радиус изгиба: 10 x ∅.
• Максимальная сдавливающая нагрузка: 1000 Н кратковременно, 300 Н долговременно.
• Затухание кабеля:
  SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,35 дБ/км / ≤0,40 дБ/км, @1550 нм ≤ 0,21 дБ/км / ≤0,30 дБ/км
  MM 50/125 (OM3/OM4): @850 нм ≤2,4 дБ/км / ≤3,5 дБ/км, @1300 нм ≤0,6 дБ/км / ≤1,5 дБ/км.
• Пропускная способность:
  OM4: @850 нм ≥3500 МГц•км, @1300 нм ≥500 МГц•км.
• Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-E6, стойкость к кручению IEC 60794-1-E7.
