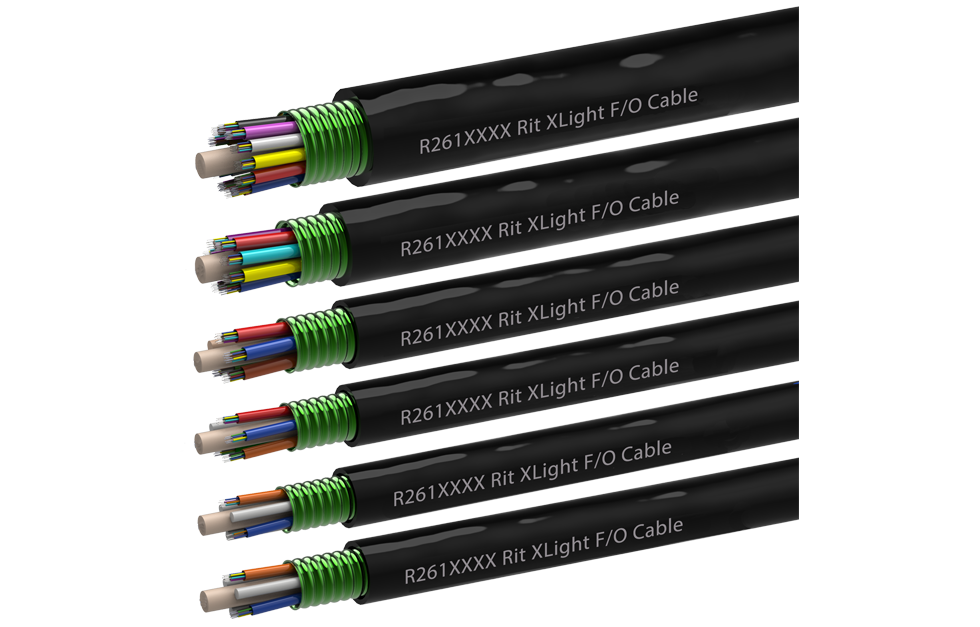

Внутренние-внешние кабели Multi Lose Tube, армированные стальной броней и центральным FGE прутом

Оптические кабели с многомодульной конструкцией и волокнами в свободном буфере (Multi Loose Tube) разработаны для организации магистралей как между кампусами, так и внутри здания. Благодаря конструкции, армированной стальной броней и усиленной центральным прутом из стекловолокна FGE, их можно прокладывать в кабельной канализации, трубах или кабельных трассах любого типа. От 6 до 9 трубочек с 4-24 волокнами завиты вокруг центрального силового элемента для равномерного распределения механических нагрузок при изгибах. Полипропиленовые заполнители исключают пустые пространства и не дают смещаться трубочкам с волокнами от их оптимального месторасположения вокруг элементов жесткости.

Трубочки в полипропиленовом заполнителе защищены армированной стальной броней, поверх которой находится защитная оболочка кабеля LSZH. Стальная броня контролирует сдавливающие и ударные нагрузки, а также дополнительно защищает волокна от повреждения грызунами. Материалы, применяемые при изготовлении оболочки LSZH, обеспечивают защиту кабелей от воды, солнечного света, перепадов температур снаружи зданий и при этом соответствуют пожарным нормам, предъявляемым к кабелям внутренней прокладки. Выпускаются в исполнении OS2, OM3 и OM4.

Особенности:

• Оптический кабель с многомодульной конструкцией и волокнами в свободном буфере.
• Для прокладки внутри и снаружи зданий.
• Трубочки с волокнами в гидрофобном геле.
• Усилен стекловолоконным прутом и армированной стальной броней.
• Количество волокон: от 4 до 48.
• Исполнение: OS2, OM3 и OM4.
• Оболочка: LSZH, стойкая к воздействию ультрафиолета и воды.
• Максимальная нагрузка на растяжение: 1700 Н.
• Минимальный радиус изгиба: 15/20 x ∅.
• Максимальная сдавливающая нагрузка: 3000 Н / 100 мм.
• Затухание кабеля:
  SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,40 дБ/км, @1550 нм ≤ 0,30 дБ/км
  MM 50/125 (OM3/OM4): @850 нм ≤3,0 дБ/км, @1300 нм ≤1,0 дБ/км.
• Пропускная способность:
  OM4: @850 нм ≥3500 МГц•км, @1300 нм ≥500 МГц•км
• Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-E6, стойкость к кручению IEC 60794-1-E7, оболочка IEC 60332-1.
