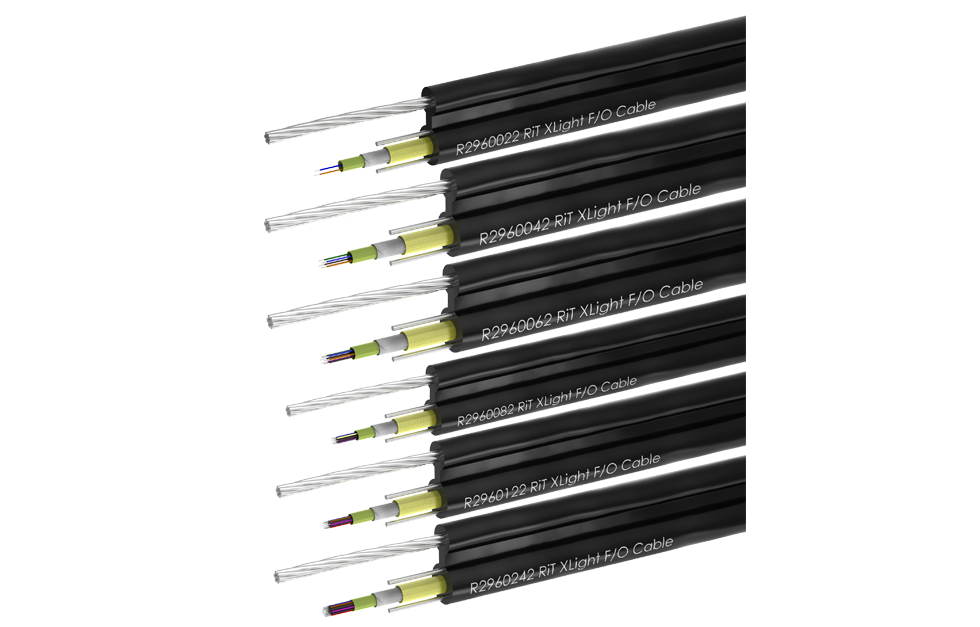

Подвесные оптические кабели с выносным силовым элементом, свободным буфером (SLT) и оболочкой HDPE
Конструкция внешних подвесных оптоволоконных кабелей состоит из основного кабельного модуля и модуля с вынесенным силовым тросом. Она позволяет выдерживать большие нагрузки на растяжение при подвешивании кабелей на опорах и обеспечивает удобную фиксацию с минимальным воздействием на кабельный модуль. Трубочка из высокомодульного пластика с 2-24 волокнами в свободном буфере (Single Loose Tube), заполненная гидрофобными гелем, размещена по центру основного модуля кабеля и окружена плотным слоем водоотталкивающих нитей, препятствующих проникновению воды, и слоем арамидных нитей, распределяющих растягивающую нагрузку.
Сверху кабели покрыты оболочкой из устойчивого к ультрафиолету полиэтилена высокой плотности (HDPE), в который встроены два стальных провода для дополнительного распределения растягивающей нагрузки. Оболочка HDPE защищает кабели от перепадов температур, солнечного света и влаги в течение 25 лет без ущерба для эксплуатационных характеристик. Кабели выпускаются с волокнами OS2.
Особенности:
- Оптический кабель с двумя модулями: кабельного с одномодульной конструкцией и волокнами в свободном буфере и выносного с тросом.
- Трубочка с волокнами в гидрофобном геле.
- Подвесной кабель для внешних магистралей между зданиями по воздуху.
- Усилен двумя стальными тросами и арамидными нитями.
- Количество волокон: от 2 до 24.
- Исполнение: OS2.
- Оболочка: полиэтилен высокой плотности HDPE.
- Максимальная нагрузка на растяжение: 2700 Н.
- Минимальный радиус изгиба: 10/20 x ∅.
- Максимальная сдавливающая нагрузка: 2000 Н.
- Затухание кабеля:
SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,34 дБ/км / ≤ 0,36 дБ/км, @1550 нм ≤0,20 дБ/км / ≤ 0,22 дБ/км. - Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-2-E11A, стойкость к кручению IEC 60794-1-E7, проникновение воды IEC 60794-1-2-F5B, температурные циклы IEC 60794-1-2-F1.
Гидрофобный гель внутри модулей предотвращает попадание и скапливание влаги в кабеле, не допуская её замерзание при низких температурах. При проектировании, монтаже и хранении кабеля с гидрофобным гелем важно помнить о текучести геля. Два конца кабеля должны находиться на одном уровне, иначе гидрофобный гель вытечет и не обеспечит требуемую защиту.
Для кабеля с выносным силовым модулем разработано достаточно много арматуры для крепления кабеля к опорам, траверсам, крюкам, избегая лишних изгибов и сдавливания.
| Артикул | Описание | Диаметр, мм |
|---|---|---|
| R2960022 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 2 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
| R2960042 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 4 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
| R2960062 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 6 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
| R2960082 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 8 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
| R2960122 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 12 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
| R2960242 | Кабель оптический Aerial F/O Cable, Loose Tube, SM, G652D, 24 Fibers, Aramid Yarns, Parallel Steel Wires, Stranded Steel Messenger Wire, HDPE | 7,0 + 14,0 |
