Универсальные внутренние/внешние оптические кабели со свободным буфером Single и Multi Loose Tube и стекловолоконными нитями

Универсальный оптический кабель Single Loose Tube, Glass Yarn, для внешней прокладки и внутри помещений
Универсальный оптический кабель Single Loose Tube, Glass Yarn, для внешней прокладки и внутри помещений

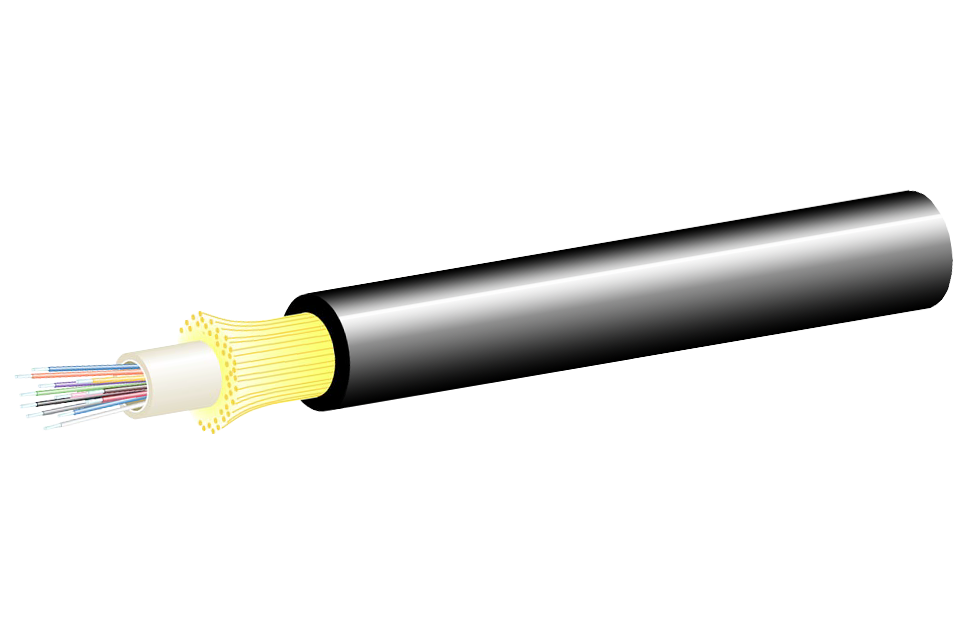

Универсальные оптоволоконные кабели для внутренней и внешней прокладки с волокнами в свободном буфере, армированными плотным слоем стекловолоконных нитей, снимающих растягивающие нагрузки, блокирующих попадание влаги и защищающих от грызунов. Кабели доступны в одномодульной Single Loose Tube и многомодульной Multi Loose Tube конструкции. В одномодульной конструкции используется одна трубочка с волокнами, размещенная по центру кабеля и окруженная плотным слоем стекловолоконных нитей. В трубочке размещаются 4, 8, 12, 24 одномодовых или многомодовых волокна в свободном буфере в гидрофобном геле. Такая конструкция обеспечивает небольшой размер, вес и стоимость кабеля.

В многомодульной конструкции кабеля от 1 до 12 трубочек с оптическими волокнами, расположены вокруг центрального элемента жесткости, контролирующего минимальный радиус изгиба и равномерное распределение механических усилий. Трубочки с волокнами заполнены гидрофобным гелем для предотвращения попадания и скапливания влаги внутри. Всю конструкцию кабеля защищают от попадания воды внутрь сухие водоблокирующие элементы (DWB) в виде плотного слоя стекловолоконных нитей и абсорбирующих воду сухих лент. Дополнительно, стекловолоконные нити обеспечивают улучшенную защиту от грызунов.

Кабели выпускаются в оболочке LSZH, стойкой к воздействию ультрафиолета и воды с волокнами OS2, OM3 и OM4.

Особенности:

  • Оптический кабель со свободным буфером одномодульной и многомодульной конструкцией.
  • Для прокладки внутри и снаружи зданий.
  • Трубочки с волокнами в гидрофобном геле.
  • Усилен стекловолоконными нитями.
  • Количество волокон: от 4 до 48.
  • Исполнение: OS2, OM3 и OM4.
  • Оболочка: LSZH, стойкая к воздействию ультрафиолета и воды.
  • Затухание кабеля:
    SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,4 дБ/км, @1550 нм ≤ 0,3 дБ/км
    MM 50/125 (OM2/OM2+/OM3/OM4): @850 нм ≤3,0 дБ/км, @1300 нм ≤1,0 дБ/км.
  • Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-E6, стойкость к кручению IEC 60794-1-E7.

Одномодульная конструкция (Single Loose Tube)

  • Максимальная нагрузка на растяжение: 1500 Н.
  • Минимальный радиус изгиба: 20/10 x ∅.
  • Максимальная сдавливающая нагрузка: 3000 Н.

Многомодульная конструкция (Multi Loose Tube)

  • Максимальная нагрузка на растяжение: 2700 Н.
  • Минимальный радиус изгиба: 20/10 x ∅.
  • Максимальная сдавливающая нагрузка: 5000 Н.

Кабели с оболочкой LSZH обладают свойствами с низким выделением дыма и коррозийно-активных газообразных продуктов при тлении. Таким образом эти кабели полностью соответствуют российским пожарным нормам для групповой прокладки в местах с массовым пребыванием людей, а значит могут использоваться в административных помещениях, торговых центрах, вокзалах и аэропортах.

Гидрофобный гель внутри модулей предотвращает попадание и скапливание влаги в кабеле, не допуская её замерзание при низких температурах. При проектировании, монтаже и хранении кабеля с гидрофобным гелем важно помнить о текучести геля. Два конца кабеля должны находиться на одном уровне, иначе гидрофобный гель вытечет и не обеспечит требуемую защиту.

Кабели имеют полностью диэлектрическую конструкцию без токопроводящих элементов и не подвержены воздействию электромагнитных полей.

Single Loose Tube

АртикулОписание
R2601040Кабель оптический Indoor/Outdoor, Single Loose Tube, SM, 4 Fibers, DWB, Glass Yarn, LSZH
R2601080Кабель оптический Indoor/Outdoor, Single Loose Tube, SM, 8 Fibers, DWB, Glass Yarn, LSZH
R2601120Кабель оптический Indoor/Outdoor, Single Loose Tube, SM, 12 Fibers, DWB, Glass Yarn, LSZH
R2601240Кабель оптический Indoor/Outdoor, Single Loose Tube, SM, 24 Fibers, DWB, Glass Yarn, LSZH
R2602080Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, 8 Fibers, DWB, Glass Yarn, LSZH
R2602120Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, 12 Fibers, DWB, Glass Yarn, LSZH
R2603040Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, OM3, 4 Fibers, DWB, Glass Yarn, LSZH
R2603080Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, OM3, 8 Fibers, DWB, Glass Yarn, LSZH
R2603120Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, OM3, 12 Fibers, DWB, Glass Yarn, LSZH
R2603240Кабель оптический Indoor/Outdoor, Single Loose Tube, MM 50, OM3, 24 Fibers, DWB, Glass Yarn, LSZH
R2604040Кабель оптический Indoor/Outdoor, Single Loose Tube, OM4, 4 Fibers, DWB, Glass Yarn, LSZH
R2604080Кабель оптический Indoor/Outdoor, Single Loose Tube, OM4, 8 Fibers, DWB, Glass Yarn, LSZH
R2604120Кабель оптический Indoor/Outdoor, Single Loose Tube, OM4, 12 Fibers, DWB, Glass Yarn, LSZH
R2604240Кабель оптический Indoor/Outdoor, Single Loose Tube, OM4, 24 Fibers, DWB, Glass Yarn, LSZH

Multi Loose Tube

АртикулОписание
R2611040Кабель оптический Indoor/Outdoor, Multi Loose Tube, SM, 4 Fibers, DWB, Glass Yarn, LSZH
R2611080Кабель оптический Indoor/Outdoor, Multi Loose Tube, SM, 8 Fibers, DWB, Glass Yarn, LSZH
R2611120Кабель оптический Indoor/Outdoor, Multi Loose Tube, SM, 12 Fibers, DWB, Glass Yarn, LSZH
R2611240Кабель оптический Indoor/Outdoor, Multi Loose Tube, SM, 24 Fibers, DWB, Glass Yarn, LSZH
R2611480Кабель оптический Indoor/Outdoor, Multi Loose Tube, SM, 48 Fibers, DWB, Glass Yarn, LSZH
R2613040Кабель оптический Indoor/Outdoor, Multi Loose Tube, MM 50, OM3, 4 Fibers, DWB, Glass Yarn, LSZH
R2613080Кабель оптический Indoor/Outdoor, Multi Loose Tube, MM 50, OM3, 8 Fibers, DWB, Glass Yarn, LSZH
R2613120Кабель оптический Indoor/Outdoor, Multi Loose Tube, MM 50, OM3, 12 Fibers, DWB, Glass Yarn, LSZH
R2613240Кабель оптический Indoor/Outdoor, Multi Loose Tube, MM 50, OM3, 24 Fibers, DWB, Glass Yarn, LSZH
R2613480Кабель оптический Indoor/Outdoor, Multi Loose Tube, MM 50, OM3, 48 Fibers, DWB, Glass Yarn, LSZH
R2614040Кабель оптический Indoor/Outdoor, Multi Loose Tube, OM4, 4 Fibers, DWB, Glass Yarn, LSZH
R2614080Кабель оптический Indoor/Outdoor, Multi Loose Tube, OM4, 8 Fibers, DWB, Glass Yarn, LSZH
R2614120Кабель оптический Indoor/Outdoor, Multi Loose Tube, OM4, 12 Fibers, DWB, Glass Yarn, LSZH
R2614240Кабель оптический Indoor/Outdoor, Multi Loose Tube, OM4, 24 Fibers, DWB, Glass Yarn, LSZH
R2614480Кабель оптический Indoor/Outdoor, Multi Loose Tube, OM4, 48 Fibers, DWB, Glass Yarn, LSZH
