Внешние оптические кабели для непосредственной прокладки в грунте с двойной оболочкой, армированные стальной броней

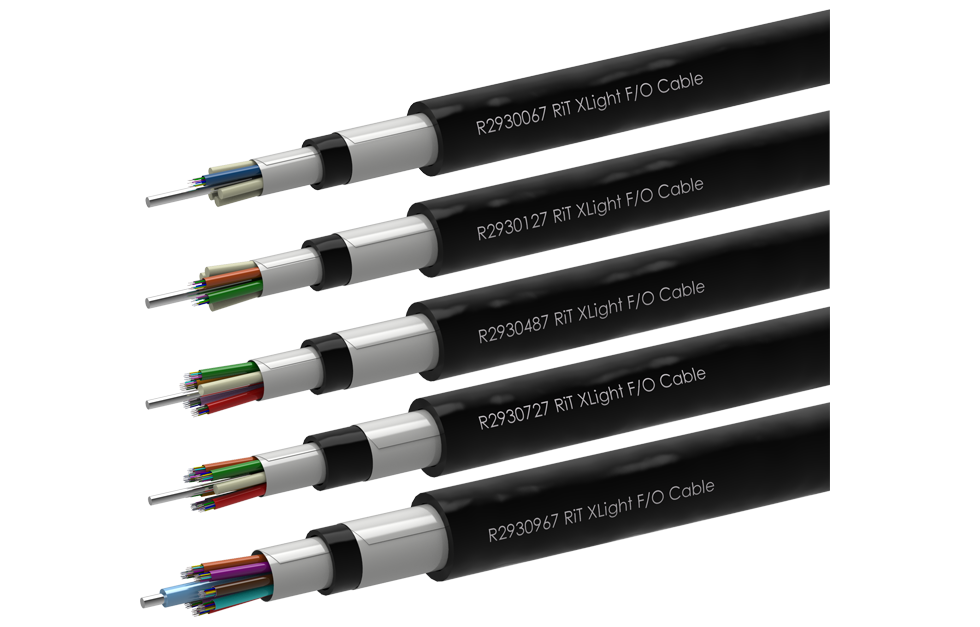

Оптические кабели с двойной оболочкой и стальной броней, для прокладки в грунте
Оптические кабели с двойной оболочкой и стальной броней, для прокладки в грунте

Два защитных слоя стальной брони и двойная внутренняя и внешняя оболочка из пропилена высокой плотности (HDPE) делают конструкцию этого универсального оптоволоконного кабеля максимально надежной к внешним высоким механическим воздействиям и защищают его от перепадов температур, солнечного света, влаги и грызунов. От 1 до 8 трубочек с 6 или 12 волокнами завиты вокруг центрального силового элемента со стальным тросом для равномерного распределения механических нагрузок при растяжении и изгибах. Трубочки заполнены гидрофобным гелем и скручены методом SZ попеременного изменения направления скрутки, позволяющим равномерно распределять нагрузки на элементы жесткости и минимизировать влияние температурных колебаний.

Сверху трубочки защищены двумя слоями стальной ленты для обеспечения улучшенной защиты от механических воздействий, грызунов и проникновения воды внутрь. Каждый слой стальной ленты имеет оболочку из полиэтилена высокого давления HDPE. Даже если верхний слой оболочки будет поврежден грызунами, стальная броня и внутренняя оболочка будут препятствовать воздействию негативных факторов. Кабели выпускаются с волокнами OS2.

Особенности:

  • Оптический кабель с многомодульной конструкцией и волокнами в свободном буфере.
  • Для прокладки снаружи зданий.
  • Трубочки с волокнами в гидрофобном геле.
  • Усилен двумя слоями стальных листов.
  • Количество волокон: от 6 до 96.
  • Исполнение: OS2.
  • Оболочка: полиэтилен высокой плотности HDPE.
  • Максимальная нагрузка на растяжение: 2670 Н.
  • Минимальный радиус изгиба: 10/20 x ∅.
  • Максимальная сдавливающая нагрузка: 4000 Н.
  • Затухание кабеля:
    SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,36 дБ/км, @1550 нм ≤ 0,22 дБ/км.
  • Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-2-E11A, стойкость к кручению IEC 60794-1-E7, проникновение воды IEC 60794-1-2-F5B, температурные циклы IEC 60794-1-2-F1.

Гидрофобный гель внутри модулей предотвращает попадание и скапливание влаги в кабеле, не допуская её замерзание при низких температурах. При проектировании, монтаже и хранении кабеля с гидрофобным гелем важно помнить о текучести геля. Два конца кабеля должны находиться на одном уровне, иначе гидрофобный гель вытечет и не обеспечит требуемую защиту.

АртикулОписаниеДиаметр, мм
R2930067Direct Burial F/O Cable, SM, 6 (1x6) Fibers, Central Steel Wire, Anti Rodent, Double-Jacketed Steel Tape + HDPE14,4
R2930127Direct Burial F/O Cable, SM, 12 (2x6) Fibers, Central Steel Wire, Anti Rodent, Double-Jacketed Steel Tape + HDPE14,4
R2930727Direct Burial F/O Cable, SM, 72 (12x6) Fibers, Central Steel Wire, Anti Rodent, Double-Jacketed Steel Tape + HDPE15,2
R2930487Direct Burial F/O Cable, SM, 48 (4x12) Fibers, Central Steel Wire, Anti Rodent, Double-Jacketed Steel Tape + HDPE14,4
R2930967Direct Burial F/O Cable, SM, 96 (8x12) Fibers, Central Steel Wire, Anti Rodent, Double-Jacketed Steel Tape + HDPE17,1
