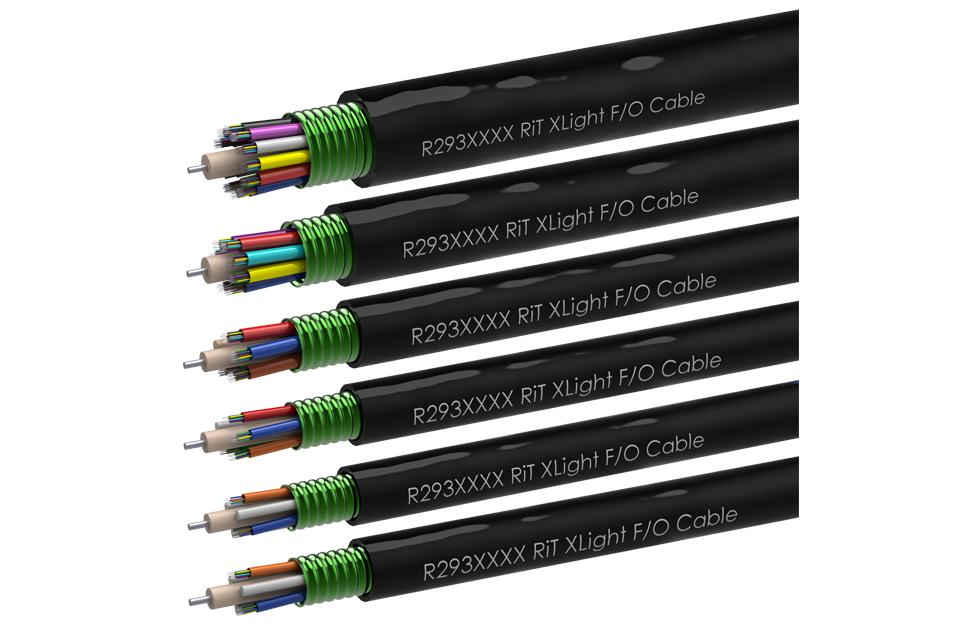

Внешние кабели Multi Loose Tube, армированные стальной броней и центральным тросом

Оптический кабель с многомодульной конструкцией и волокнами в свободном буфере (Multi Loose Tube) разработан для организации магистралей между зданиями или кампусами и служит для прокладки в кабельной канализации, трубах или кабельных трассах любого типа. От 2 до 12 трубочек с 4, 6 или 12 волокнами располагаются вокруг центрального силового элемента со стальным тросом в полиэтиленовой оболочке. Трубочки с волокнами завиты вокруг центрального силового элемента для равномерного распределения механических нагрузок при изгибах. Полипропиленовые заполнители исключают пустые пространства и не дают смещаться трубочкам с волокнами от их оптимального месторасположения вокруг элементов жесткости.

Трубочки в полипропиленовом заполнителе защищены армированной стальной броней. Поверх брони находится верхняя оболочка кабеля, выполненная из светостабилизированного полиэтиленового компаунда, которая защищает всю конструкцию кабеля от солнечного света и внешних климатических условий. Кабели выпускаются с волокнами OS2, OM3 и OM4.

Особенности:

• Оптический кабель с многомодульной конструкцией и волокнами в свободном буфере.
• Для прокладки снаружи зданий.
• Трубочки с волокнами в гидрофобном геле.
• Усилен армированной стальной броней и стальным тросом в центре кабеля.
• Количество волокон: от 8 до 144.
• Исполнение: OS2, OM3 и OM4.
• Оболочка: PE.
• Максимальная нагрузка на растяжение: 1500 Н (48 ОВ) 3000 Н (144 ОВ) кратковременно, 600 Н (48 ОВ) 1000 Н (144 ОВ) долговременно.
• Минимальный радиус изгиба: 10/20 x ∅.
• Максимальная сдавливающая нагрузка: 2200 Н / 100 мм кратковременно, 2200 Н / 100 мм долговременно.
• Затухание кабеля:
  SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,40 дБ/км, @1550 нм ≤ 0,30 дБ/км
  MM 50/125 (OM3/OM4): @850 нм ≤3,0 дБ/км, @1300 нм ≤1,0 дБ/км.
• Пропускная способность:
  OM4: @850 нм ≥3500 МГц•км, @1300 нм ≥500 МГц•км.
• Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-E6, стойкость к кручению IEC 60794-1-E7, оболочка IEC 60332-1, защита от проникновения воды IEC 60794-1-2 F5.
