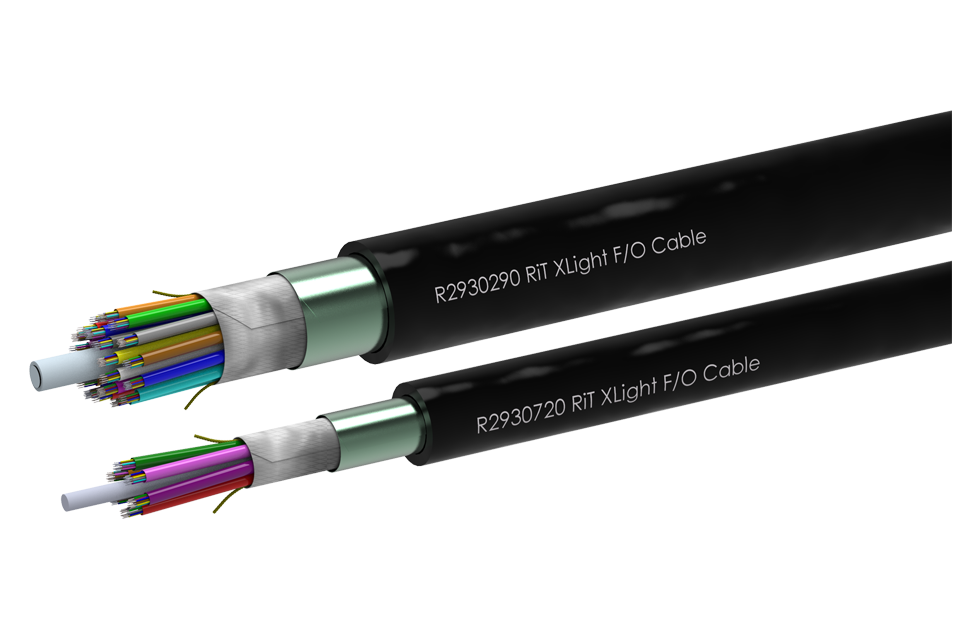

Внешние кабели с водоблокирующими элементами, армированные стальной лентой и оболочкой PE

Оптические кабели для внешней прокладки с использованием сухих водоблокирующих лент и нитей существенно упрощают процесс монтажа при организации магистралей между зданиями в условиях, когда концы кабелей находятся на разной высоте. Такая конструкция кабеля позволяет беречь окружающую среду, уменьшить его диаметр и, как следствие, увеличить длину установки. От 1 до 24 трубочек из высокомодульного пластика с 12 волокнами сплетены вокруг центрального силового элемента методом SZ попеременного изменения направления скрутки, контролирующего минимальный радиус изгиба и равномерное распределение механических усилий. Уникальная технология покрытия и скручивания, обеспечивающая достаточное пространство для волокон и устойчивость к изгибу, что обеспечивает хорошие оптические свойства волокон в кабеле.

Слой водоблокирующей ленты защищает пространство под стальной броней, где расположены трубочки с волокнами. Внутри трубочек используются водоблокирующие нити для защиты оптических волокон. Таким образом обеспечивается полностью сухая конструкция кабеля. Кабель армирован стальной лентой для защиты от сдавливающих нагрузок и грызунов. Под оболочкой из полиэтилена высокой плотности (HDPE) размещены два разрывных шнура, помогающие аккуратно снять оболочку. Кабели выпускаются с волокнами OS2.

Особенности:

• Оптический кабель многомодульной конструкции и волокнами в свободном буфере с сухими водоблокирующими элементами.
• Для прокладки снаружи зданий.
• Усилен стальной лентой.
• Количество волокон: от 12 до 288.
• Исполнение: OS2.
• Оболочка: полиэтилен высокой плотности (HDPE).
• Максимальная нагрузка на растяжение: 2700 Н кратковременно, 900 Н долговременно.
• Минимальный радиус изгиба: 10/20 x ∅.
• Максимальная сдавливающая нагрузка: 3000 Н кратковременно, 300 Н долговременно.
• Затухание кабеля:
  SM 9/125 (G652D/G657A1/G657A2/G657B3): @1310 нм ≤ 0,34 дБ/км / ≤ 0,36 дБ/км, @1550 нм ≤ 0,21 дБ/км / ≤ 0,22 дБ/км.
• Соответствие стандартам: прочность на растяжение IEC 60794-1-2-E1, сопротивление раздавливанию IEC 60794-1-E3, ударопрочность IEC 60794-1-E4, стойкость к изгибам IEC 60794-1-2-E11A, стойкость к кручению IEC 60794-1-E7, проникновение воды IEC 60794-1-2-F5B, температурные циклы IEC 60794-1-2-F1.
